运达公司风电机组参数

运达公司风电机组参数_第1页
1/6
运达公司风电机组参数_第2页
2/6
运达公司风电机组参数_第3页
3/6

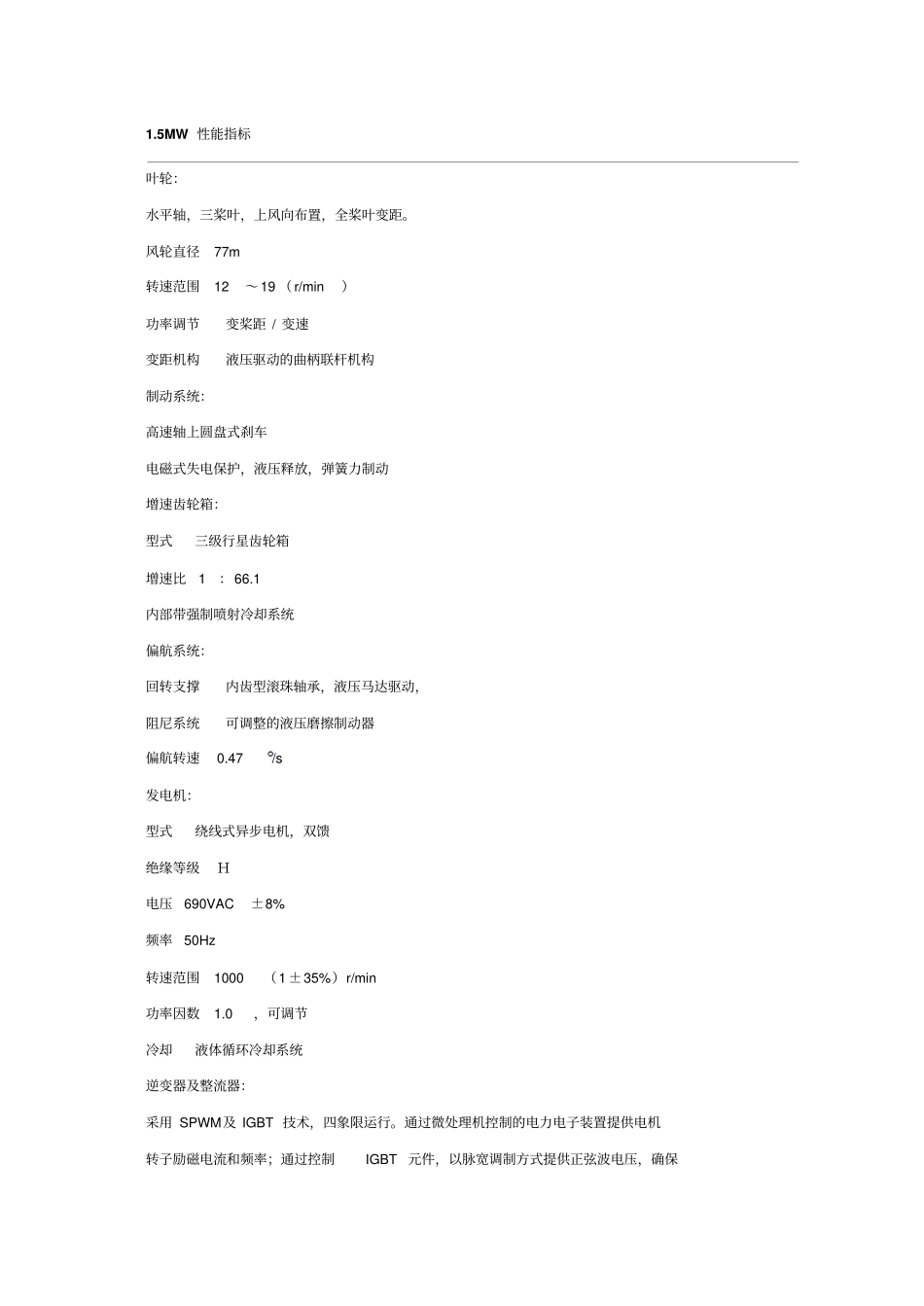

1.5MW 性能指标叶轮:水平轴,三桨叶,上风向布置,全桨叶变距。风轮直径 77m 转速范围 12~19 (r/min)功率调节变桨距 / 变速变距机构液压驱动的曲柄联杆机构制动系统:高速轴上圆盘式刹车电磁式失电保护,液压释放,弹簧力制动增速齿轮箱:型式三级行星齿轮箱增速比 1:66.1 内部带强制喷射冷却系统偏航系统:回转支撑内齿型滚珠轴承,液压马达驱动,阻尼系统可调整的液压磨擦制动器偏航转速 0.47/s发电机:型式绕线式异步电机,双馈绝缘等级H电压 690VAC±8% 频率 50Hz 转速范围 1000(1 ±35%)r/min 功率因数 1.0,可调节冷却液体循环冷却系统逆变器及整流器:采用 SPWM及 IGBT 技术,四象限运行。通过微处理机控制的电力电子装置提供电机转子励磁电流和频率;通过控制IGBT元件,以脉宽调制方式提供正弦波电压,确保电机输出恒定的电压和频率。控制系统:基于现场总线控制技术的计算机实时监控系统(当地控制与远程监控(数据传输)系统)。主要功能 : 低于额定风速时,跟踪最佳功率曲线;高于额定风速时,保持功率输出恒定。记录运行数据,产生功率曲线等各种图表。序号描述单位规格1、机组1.1 制造商浙江运达风力发电工程有限公司1.2 型号WD49-750kW 1.3 额定功率kW 750 1.4 风轮直径m 49 1.5 切入风速m/s 3.5 1.6 额定风速m/s 15 1.7 切出风速m/s 25 1.8 抗最大风速( 3 秒均值)m/s 60 1.9 设计使用寿命年20 1.10 设备可利用率≥ 95%2 叶片2.1 叶片材料玻璃纤维增强树酯2.2 叶片数量个3 2.3 风轮转速rpm 22.55 3 齿轮箱3.1 齿轮箱传动比67.4 3.2 效率≥ 96%3.4 润滑油型号Mobil SHC XMP 320 3.5 润滑形式压力强制润滑4 发电机4.1 类型单绕组异步发电机4.2 额定功率kW 750 4.3 额定电压V 690 4.4 额定频率Hz 50 4.5 额定转速rpm 1520 4.6 额定滑差1.3% 4.7 功率因数( cosφ)0.99(额定功率时)4.8 绝缘等级F 4.9 润滑方式和润滑脂型号定期加注润滑脂Mobilith SHC 100 5 刹车系统5.1 主刹车系统3 个叶尖气动刹车5.2 第二刹车系统高速轴 2 个机械刹车闸5.3 刹车保护形式液压释放 /失压刹车5.4 液压油型号Shell 得力士 46 6 偏航系统6.1 类型 /设计电机驱动 /四级行星减速6.2 控制主动对风 /计算机控制6.3 偏航轴承形式内齿圈四点接触球轴承(零游隙)6.4 润滑方式和润滑脂型号定期加注润滑脂Mobilith SHC 460 6.5...
