这34种细部施工工法,做工程的一定要精读

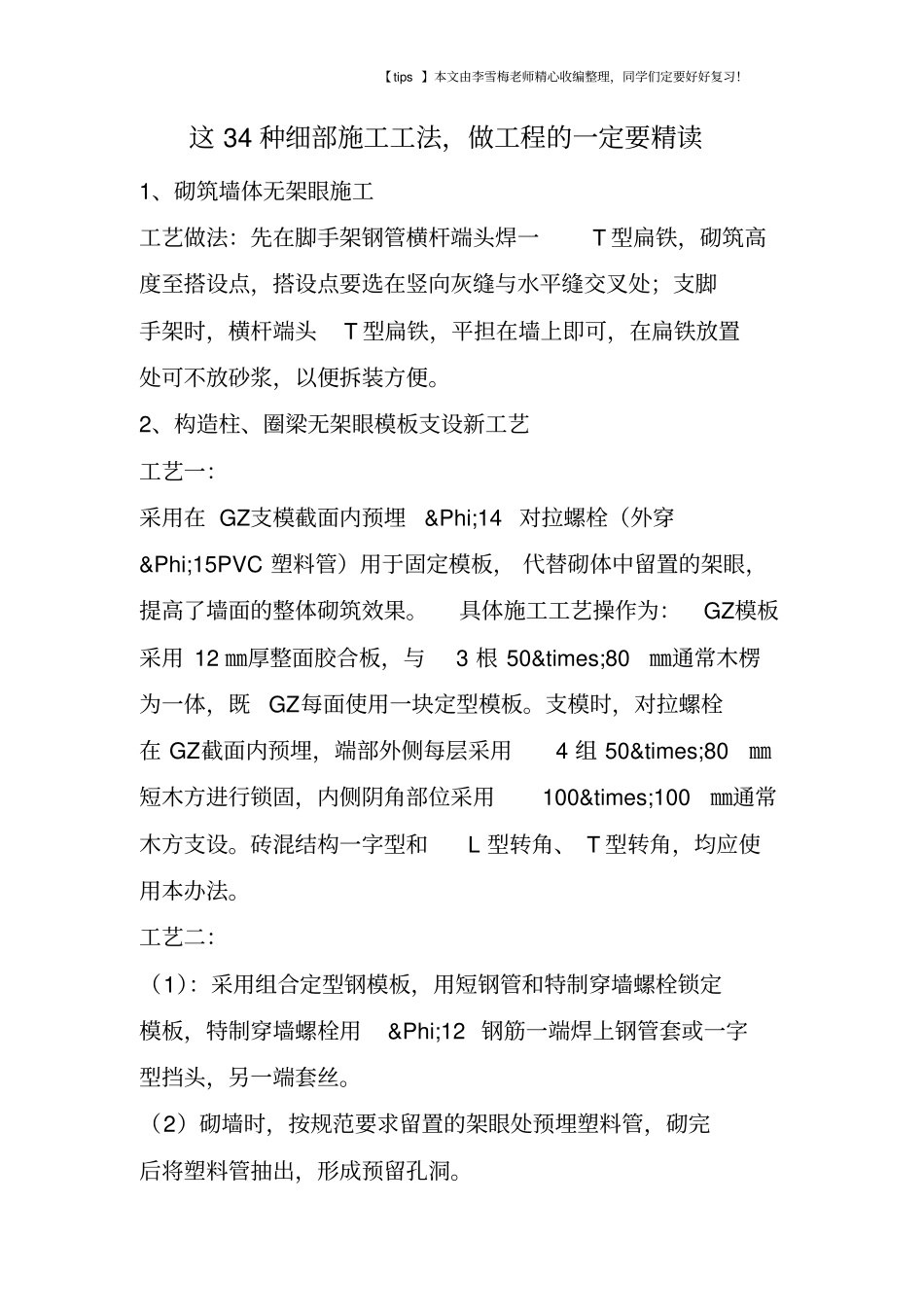

这34种细部施工工法,做工程的一定要精读_第1页
1/13

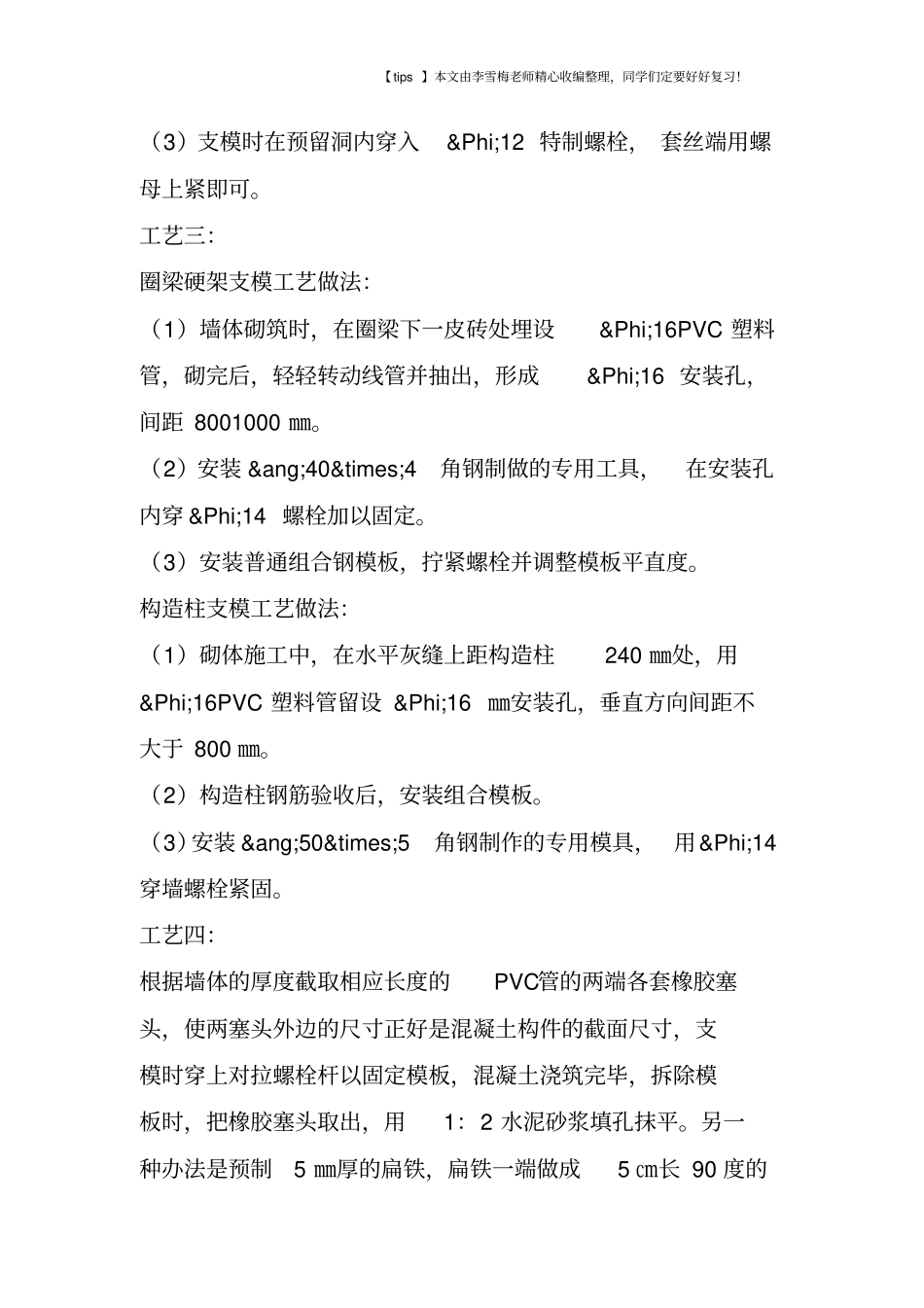

这34种细部施工工法,做工程的一定要精读_第2页
2/13

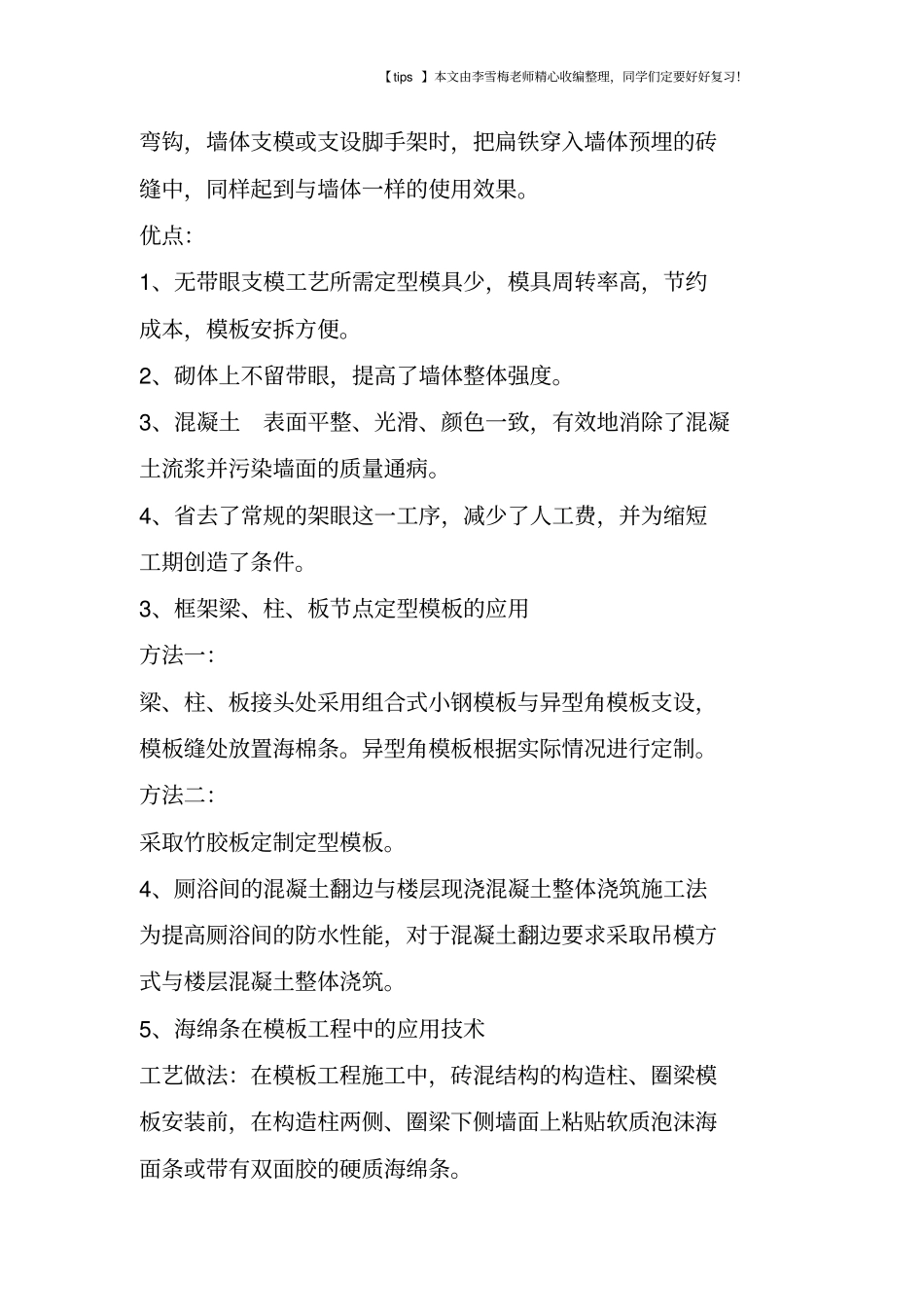

这34种细部施工工法,做工程的一定要精读_第3页
3/13
【 tips 】本文由李雪梅老师精心收编整理,同学们定要好好复习!这 34 种细部施工工法,做工程的一定要精读1、砌筑墙体无架眼施工工艺做法:先在脚手架钢管横杆端头焊一T 型扁铁,砌筑高度至搭设点,搭设点要选在竖向灰缝与水平缝交叉处;支脚手架时,横杆端头T 型扁铁,平担在墙上即可,在扁铁放置处可不放砂浆,以便拆装方便。2、构造柱、圈梁无架眼模板支设新工艺工艺一:采用在 GZ支模截面内预埋Φ14 对拉螺栓(外穿Φ15PVC 塑料管)用于固定模板, 代替砌体中留置的架眼,提高了墙面的整体砌筑效果。具体施工工艺操作为:GZ模板采用 12 ㎜厚整面胶合板,与3 根 50×80㎜通常木楞为一体,既GZ每面使用一块定型模板。支模时,对拉螺栓在 GZ截面内预埋,端部外侧每层采用4 组 50×80㎜短木方进行锁固,内侧阴角部位采用100×100㎜通常木方支设。砖混结构一字型和L 型转角、 T 型转角,均应使用本办法。工艺二:(1):采用组合定型钢模板,用短钢管和特制穿墙螺栓锁定模板,特制穿墙螺栓用Φ12 钢筋一端焊上钢管套或一字型挡头,另一端套丝。(2)砌墙时,按规范要求留置的架眼处预埋塑料管,砌完后将塑料管抽出,形成预留孔洞。【 tips 】本文由李雪梅老师精心收编整理,同学们定要好好复习!(3)支模时在预留洞内穿入Φ12 特制螺栓, 套丝端用螺母上紧即可。工艺三:圈梁硬架支模工艺做法:(1)墙体砌筑时,在圈梁下一皮砖处埋设Φ16PVC 塑料管,砌完后,轻轻转动线管并抽出,形成Φ16 安装孔,间距 8001000 ㎜。(2)安装 ∠40×4角钢制做的专用工具,在安装孔内穿 Φ14 螺栓加以固定。(3)安装普通组合钢模板,拧紧螺栓并调整模板平直度。构造柱支模工艺做法:(1)砌体施工中,在水平灰缝上距构造柱240 ㎜处,用Φ16PVC 塑料管留设 Φ16 ㎜安装孔,垂直方向间距不大于 800 ㎜。(2)构造柱钢筋验收后,安装组合模板。(3)安装 ∠50×5角钢制作的专用模具, 用Φ14穿墙螺栓紧固。工艺四:根据墙体的厚度截取相应长度的PVC管的两端各套橡胶塞头,使两塞头外边的尺寸正好是混凝土构件的截面尺寸,支模时穿上对拉螺栓杆以固定模板,混凝土浇筑完毕,拆除模板时,把橡胶塞头取出,用1:2 水泥砂浆填孔抹平。另一种办法是预制5 ㎜厚的扁铁,扁铁一端做成5 ㎝长 90 度的【 tips 】本文由李雪梅老师精心收编整理,同学们定要好好...
