远传直读式水表技术规范VIP专享

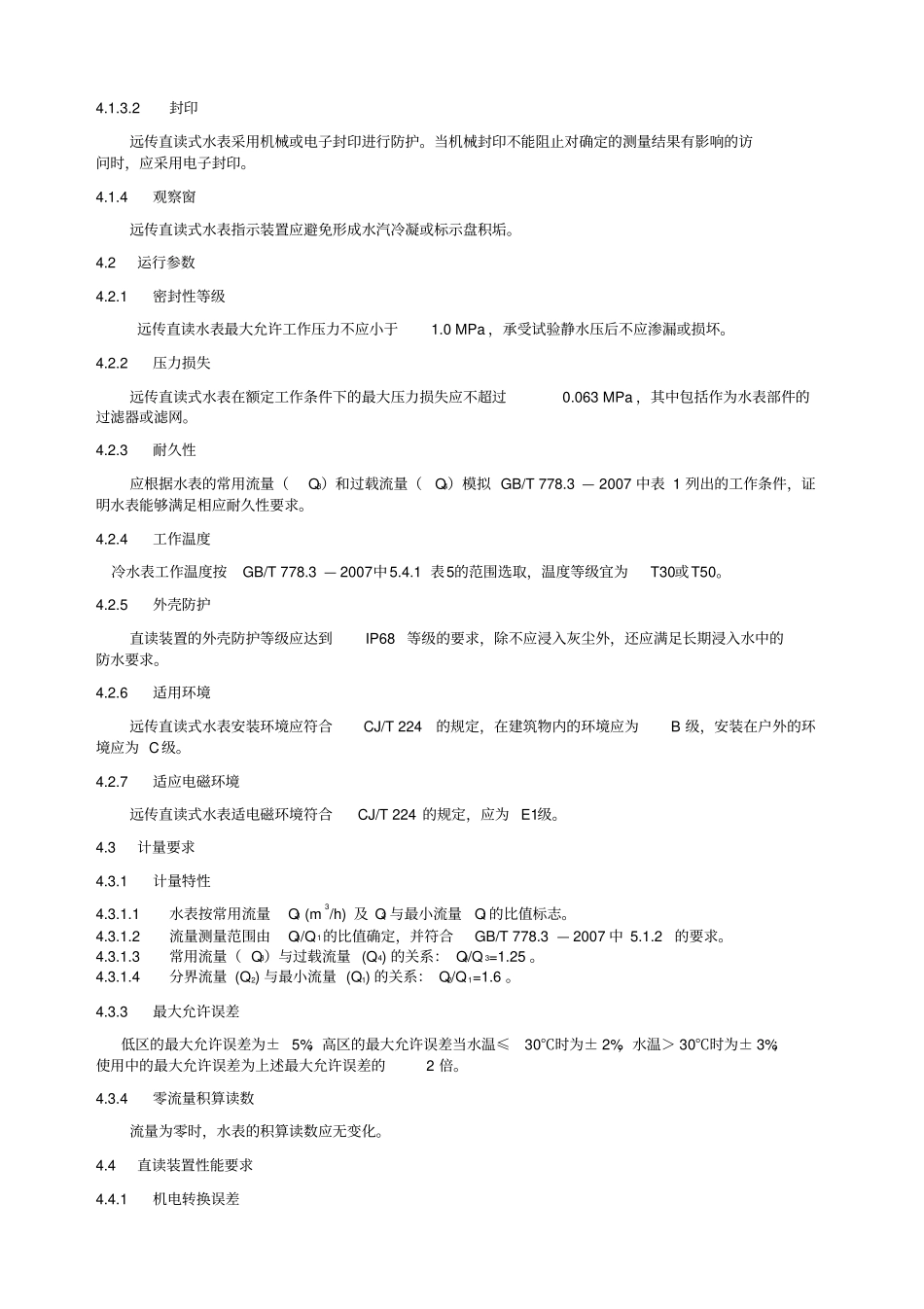

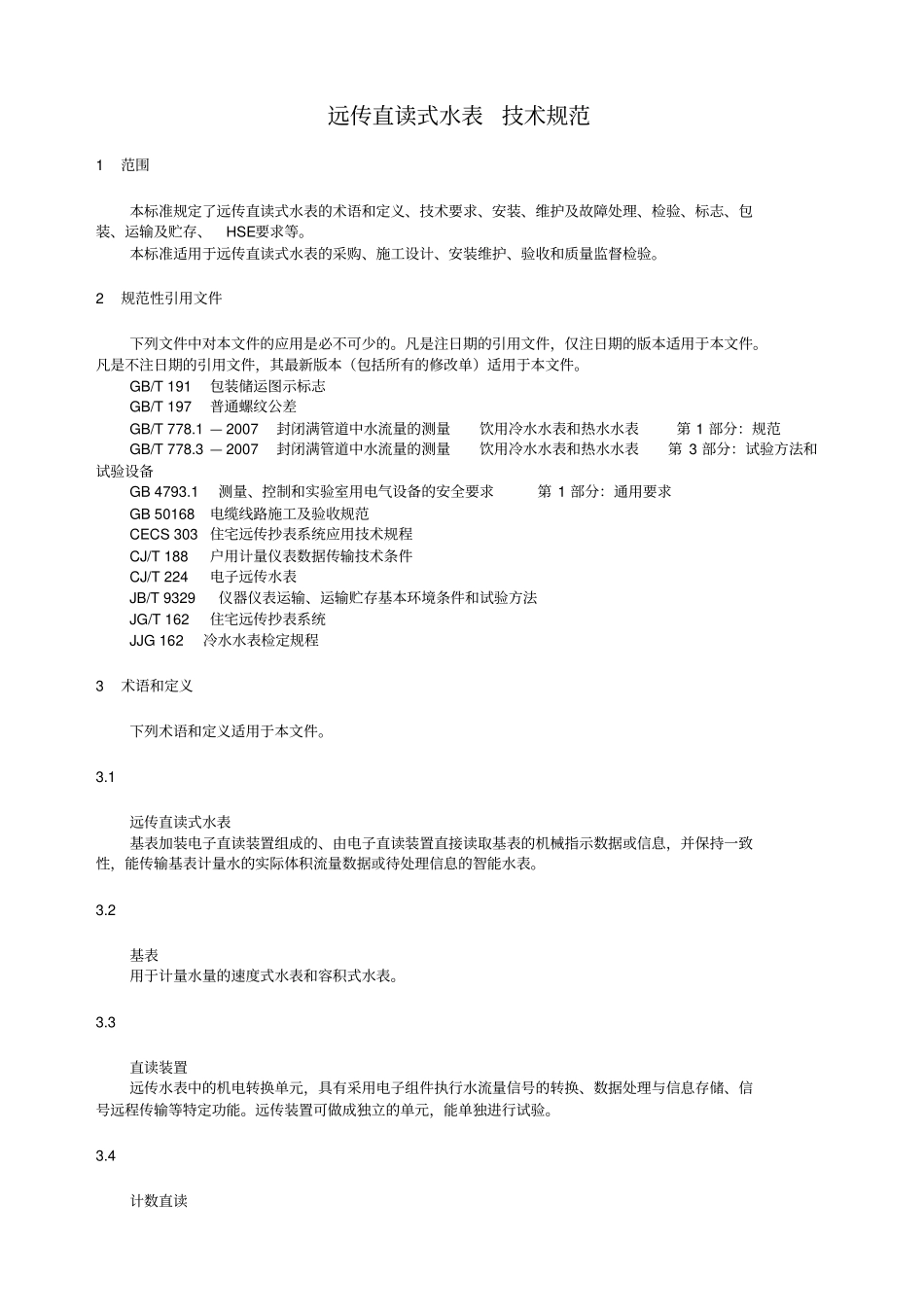

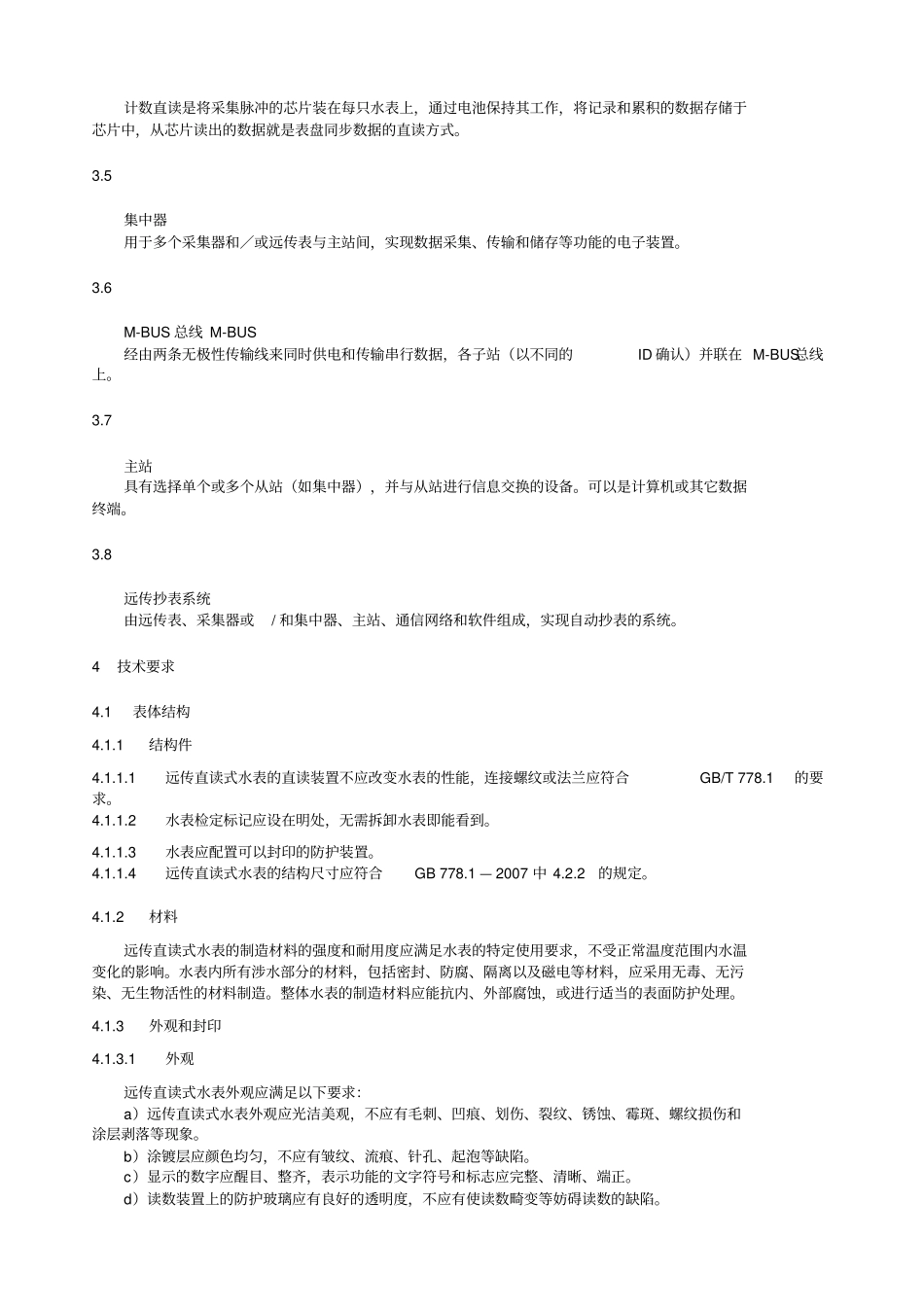

远传直读式水表技术规范1 范围本标准规定了远传直读式水表的术语和定义、技术要求、安装、维护及故障处理、检验、标志、包装、运输及贮存、HSE要求等。本标准适用于远传直读式水表的采购、施工设计、安装维护、验收和质量监督检验。2 规范性引用文件下列文件中对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 191 包装储运图示标志GB/T 197 普通螺纹公差GB/T 778.1 — 2007 封闭满管道中水流量的测量饮用冷水水表和热水水表第 1 部分：规范GB/T 778.3 — 2007 封闭满管道中水流量的测量饮用冷水水表和热水水表第 3 部分：试验方法和试验设备GB 4793.1 测量、控制和实验室用电气设备的安全要求第 1 部分：通用要求GB 50168 电缆线路施工及验收规范CECS 303 住宅远传抄表系统应用技术规程CJ/T 188 户用计量仪表数据传输技术条件CJ/T 224 电子远传水表JB/T 9329 仪器仪表运输、运输贮存基本环境条件和试验方法JG/T 162 住宅远传抄表系统JJG 162 冷水水表检定规程3 术语和定义下列术语和定义适用于本文件。3.1远传直读式水表基表加装电子直读装置组成的、由电子直读装置直接读取基表的机械指示数据或信息，并保持一致性，能传输基表计量水的实际体积流量数据或待处理信息的智能水表。3.2基表用于计量水量的速度式水表和容积式水表。3.3直读装置远传水表中的机电转换单元，具有采用电子组件执行水流量信号的转换、数据处理与信息存储、信号远程传输等特定功能。远传装置可做成独立的单元，能单独进行试验。3.4计数直读计数直读是将采集脉冲的芯片装在每只水表上，通过电池保持其工作，将记录和累积的数据存储于芯片中，从芯片读出的数据就是表盘同步数据的直读方式。3.5集中器用于多个采集器和／或远传表与主站间，实现数据采集、传输和储存等功能的电子装置。3.6 M-BUS 总线 M-BUS经由两条无极性传输线来同时供电和传输串行数据，各子站（以不同的ID 确认）并联在 M-BUS总线上。3.7 主站具有选择单个或多个从站（如集中器），并与从站进行信息交换的设备。可以是计算机或其它数据终端。3.8远传抄表系统由远传表、采集器或/ 和集中器、主站、通信网络和软件组成，实现自动抄表的系统。4 技术要求4.1 表体结构4.1.1 结构件4.1.1.1 远传直读式水表的直读装置不应改变水表的性能，连接螺纹或...
