连杆强度的校核

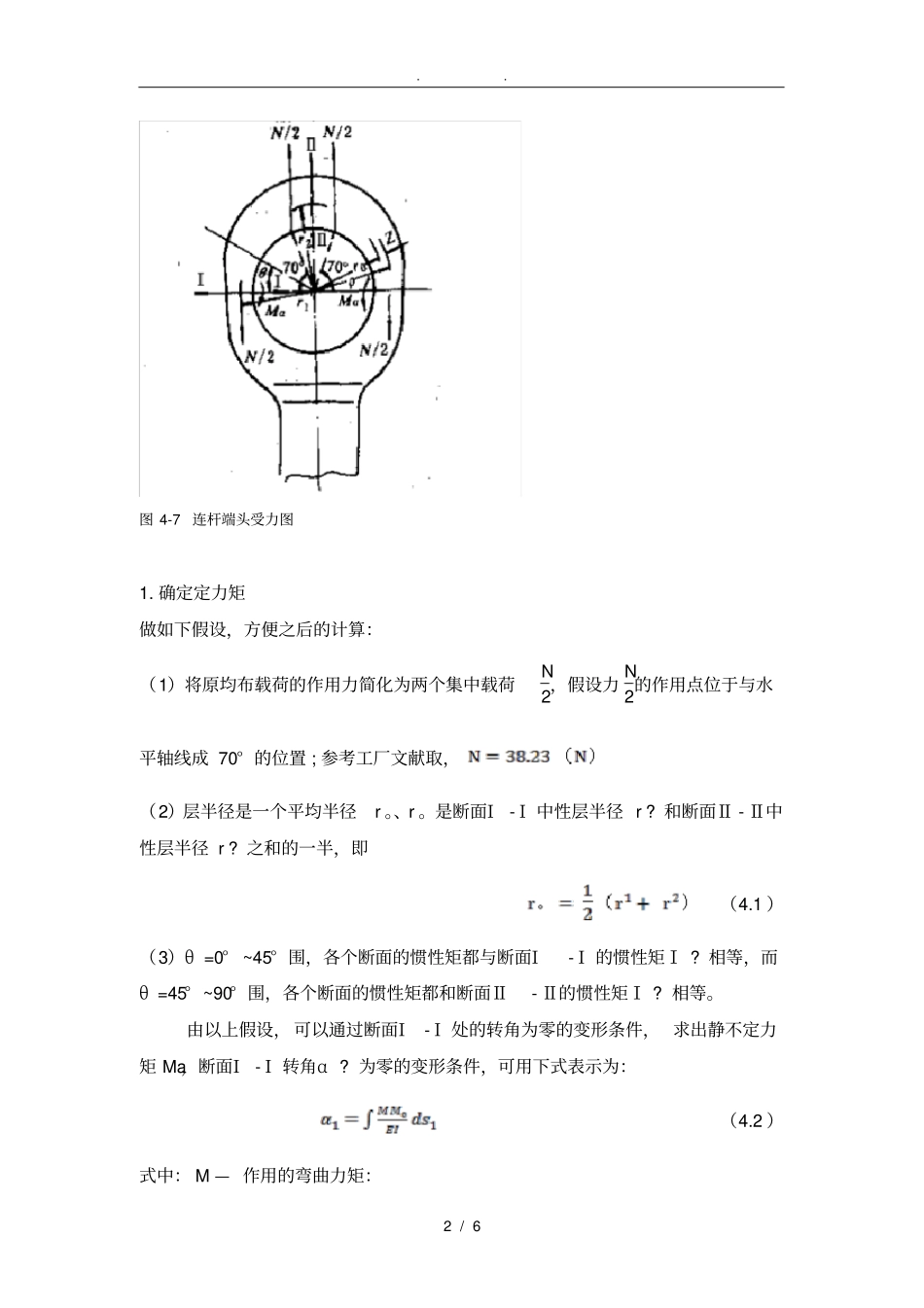

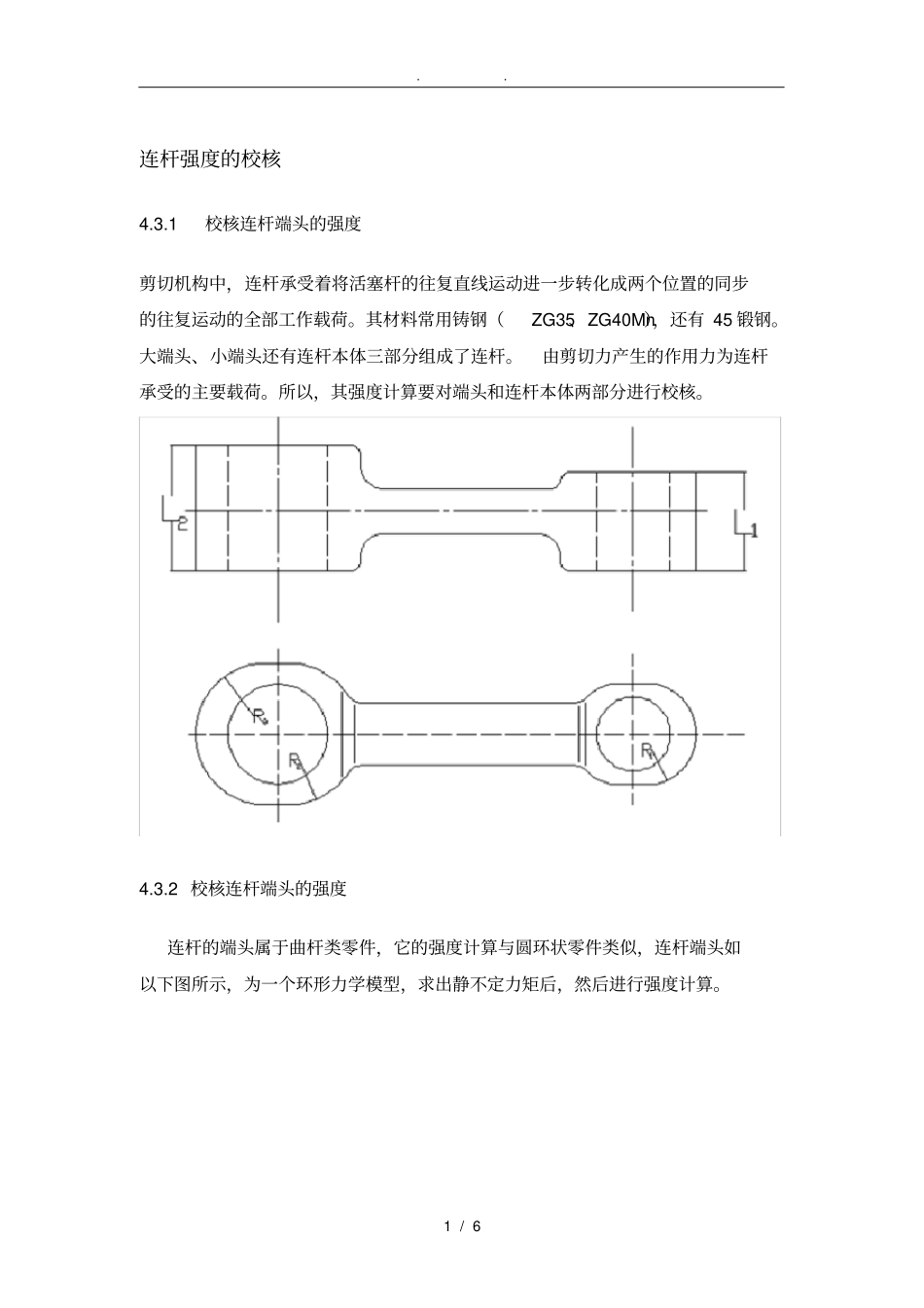

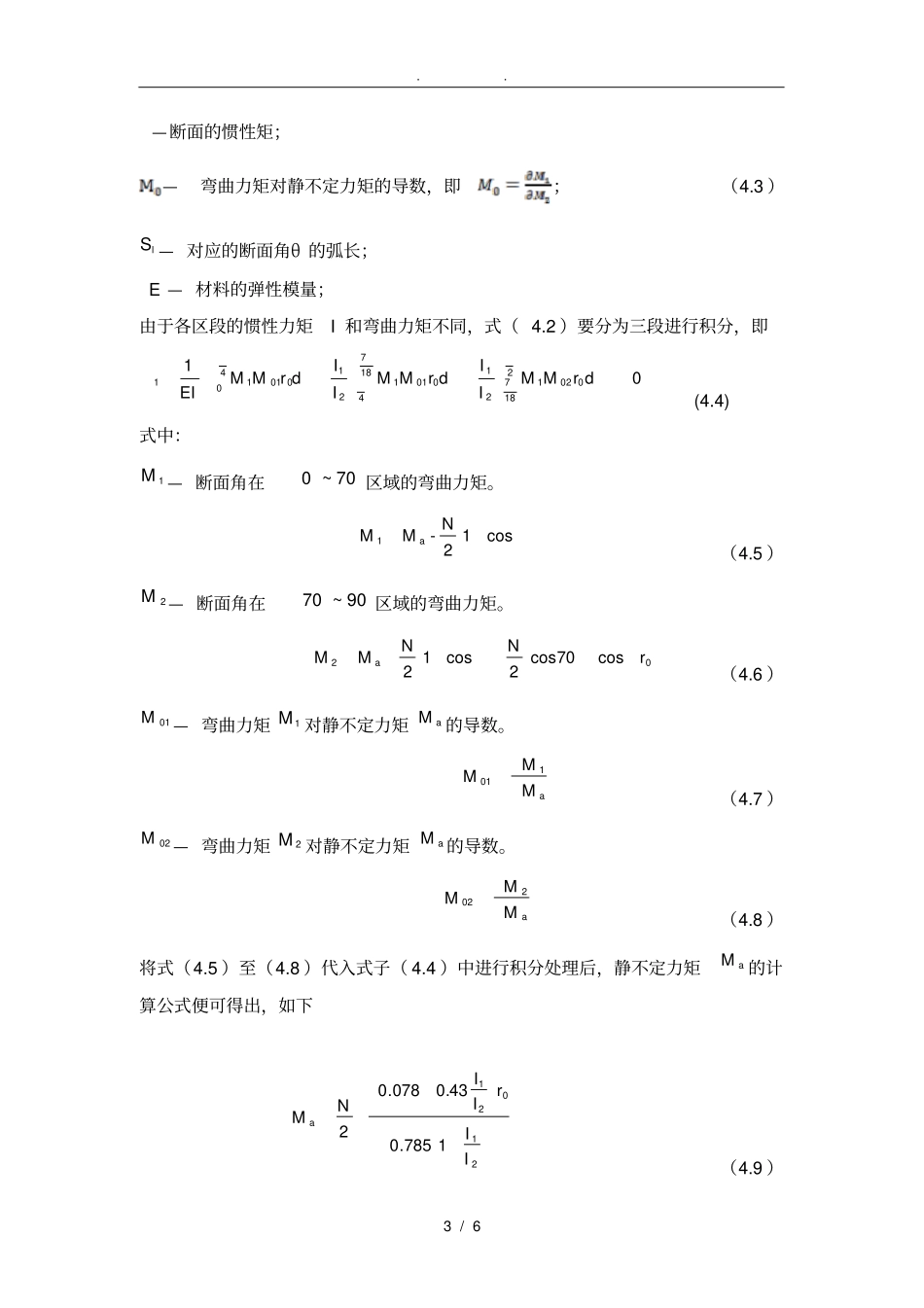

. . 1 / 6 连杆强度的校核4.3.1 校核连杆端头的强度剪切机构中，连杆承受着将活塞杆的往复直线运动进一步转化成两个位置的同步的往复运动的全部工作载荷。其材料常用铸钢（ZG35、ZG40Mn），还有 45 锻钢。大端头、小端头还有连杆本体三部分组成了连杆。由剪切力产生的作用力为连杆承受的主要载荷。所以，其强度计算要对端头和连杆本体两部分进行校核。4.3.2 校核连杆端头的强度连杆的端头属于曲杆类零件，它的强度计算与圆环状零件类似，连杆端头如以下图所示，为一个环形力学模型，求出静不定力矩后，然后进行强度计算。. . 2 / 6 图 4-7 连杆端头受力图1. 确定定力矩做如下假设，方便之后的计算：（1）将原均布载荷的作用力简化为两个集中载荷N2，假设力 N2的作用点位于与水平轴线成 70° 的位置 ; 参考工厂文献取，（2）层半径是一个平均半径r 。、r 。是断面Ι- Ι 中性层半径 r ? 和断面Ⅱ - Ⅱ中性层半径 r ? 之和的一半，即（4.1 ）（3）θ =0°~45° 围，各个断面的惯性矩都与断面Ι- Ι 的惯性矩Ⅰ ? 相等，而θ =45° ~90° 围，各个断面的惯性矩都和断面Ⅱ- Ⅱ的惯性矩Ⅰ ? 相等。由以上假设， 可以通过断面Ι- Ι 处的转角为零的变形条件， 求出静不定力矩 Ma，断面Ι- Ι 转角α ? 为零的变形条件，可用下式表示为：（4.2 ）式中： M — 作用的弯曲力矩：. . 3 / 6 —断面的惯性矩；—弯曲力矩对静不定力矩的导数，即；（4.3 ）lS — 对应的断面角θ 的弧长； E — 材料的弹性模量；由于各区段的惯性力矩I 和弯曲力矩不同，式（ 4.2 ）要分为三段进行积分，即0drMMIIdrMMIIdrMMEI1401874218700212100112100111 (4.4) 式中：1M — 断面角在70~0区域的弯曲力矩。cos12N-MMa1（4.5 ）2M — 断面角在90~70区域的弯曲力矩。0a2rcos70cos2Ncos12NMM（4.6 ）01M— 弯曲力矩1M 对静不定力矩aM 的导数。a101MMM（4.7 ）02M— 弯曲力矩2M 对静不定力矩aM 的导数。a202MMM（4.8 ）将式（4.5 ）至（4.8 ）代入式子（ 4.4 ）中进行积分处理后，静不定力矩aM 的计算公式便可得出，如下21021aII1785.0rII43.0078.02NM（4.9 ）. . 4 / 6 2. 计算连杆的应力求出静不定力矩aM 后，再计算各断面的应力。考虑曲率修正系数和，用直梁公式计算，如下：llWMFN（4.10 ）yWMFNy（4.11 ）式中：N＇ — 断面上垂直作用力；lW —抗拉伸截面系数；...
