透水砖技术交底

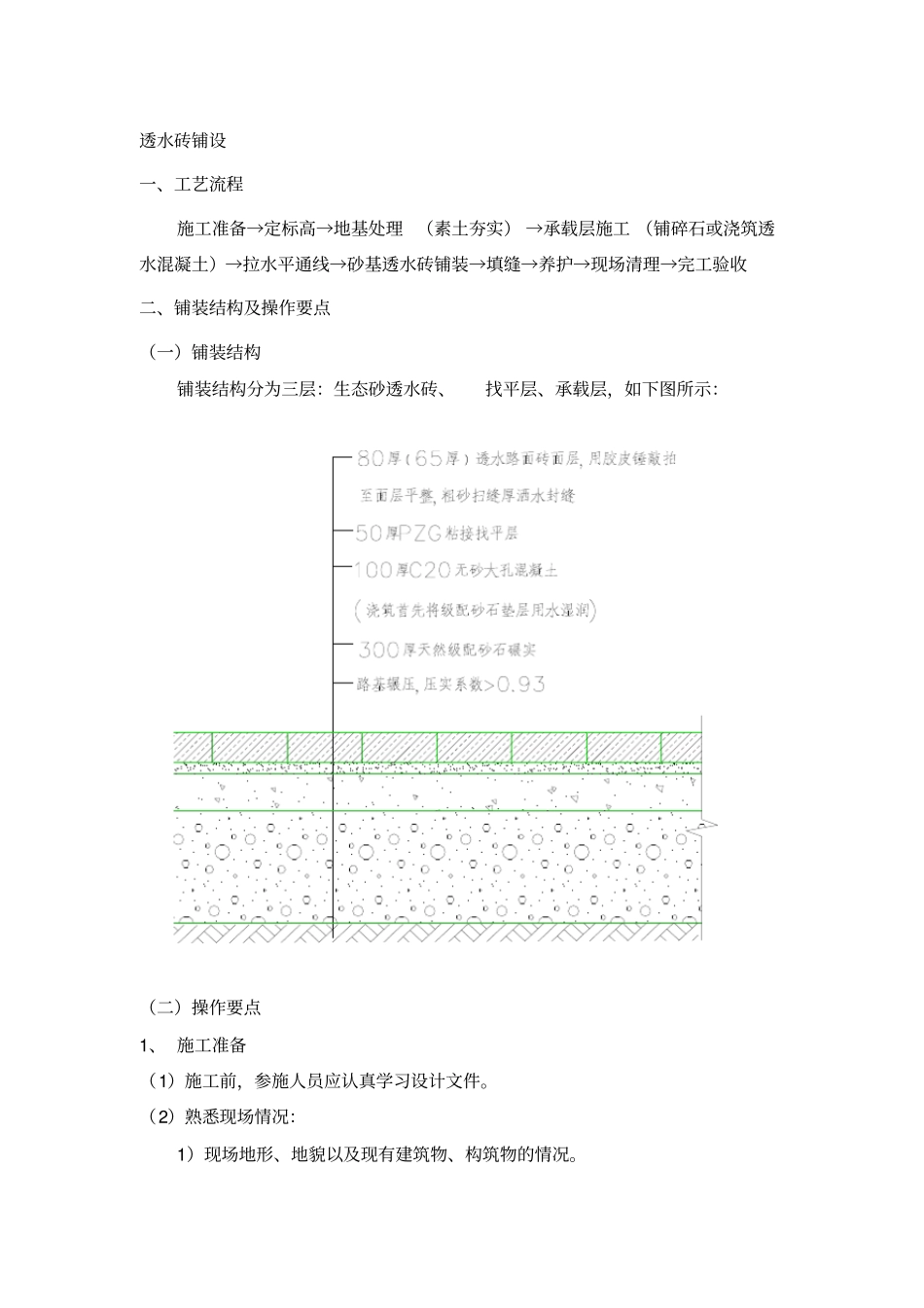

透水砖铺设一、工艺流程施工准备→定标高→地基处理 （素土夯实） →承载层施工 （铺碎石或浇筑透水混凝土）→拉水平通线→砂基透水砖铺装→填缝→养护→现场清理→完工验收二、铺装结构及操作要点（一）铺装结构铺装结构分为三层：生态砂透水砖、找平层、承载层，如下图所示：（二）操作要点1、 施工准备（1）施工前，参施人员应认真学习设计文件。（2）熟悉现场情况：1）现场地形、地貌以及现有建筑物、构筑物的情况。2）工程地质条件。3）工程用地、交通运输，施工供水、供电、排水以及环境条件。4）地上构筑物、树木，以及地下管线等情况。（3）制定施工方案，向监理工程师报批。2、定标高对给定的控制点进行复测验线， 并根据施工要求， 定出施工标高控制线及设计高程标志。3、地基处理（1）排水施工场地范围内若有积水，应将其排除。（2）挖方与填方1）挖土方不宜凿洞取土，同时注意开挖深度。施工过程中，应预留找平压实的厚度，如果在冬季施工，预留厚度应适当增加。2）填土方前应将原场地杂物、淤泥质土等清走，并按不同种类的土壤分层填筑，每层虚铺厚度宜符合以下要求：序号施工方式虚铺厚度1 羊足碾（ 6t~8t ）≤0.5m 2 振动压路机（ 10t~12t ）≤0.4m 3 8t~12t压路机≤0.2m~0.25m 4 12t~15t压路机≤0.25m~0.3m 5 动力打夯机≤0.2m~0.25m 6 人工打夯≤0.2m 3）大于 10cm 的土块应打碎，当管道沟槽位于基础范围内，管顶以上50cm范围内不得用压路机压实。填方压实密度符合如下表：填挖类型深度范围（ cm）最低压实密度车行道停车场人行道填方0 ～80 93/95 90/92 87/90 80～15090/92 87/90 87/90 ＞15087/90 87/90 87/90 挖方0～3093/95 90/92 87/90 4）碾压应自地基边缘向中央进行， 压路机每次宜重叠15～20cm，约碾压 5～8 遍，至表面无显著轮迹，轮迹深度不得大于5mm，且达密实度为止。如果基础翻浆，在非雨期施工时，宜采取晾晒土壤方法处理。如果不宜晾干，宜换干土、砂土、矿渣等回填。注：如果施工现场原土质为软粘土，采用换填法将不良地基土挖除，然后回填有较好压密特性的土进行压实或夯实，形成良好的持力层。 从而改变地基的承载力特性，提高抗变形和稳定能力。将要转换的土层挖尽、注意坑边稳定；保证填料的质量；填料应分层夯实。（3）路缘石的铺筑承重路面路缘石铺装断面图对基层表面进行复查，发现不符合项，应及时修正。路缘石垫层采用 20 厚 1:3 水泥砂浆。根据平面设...
