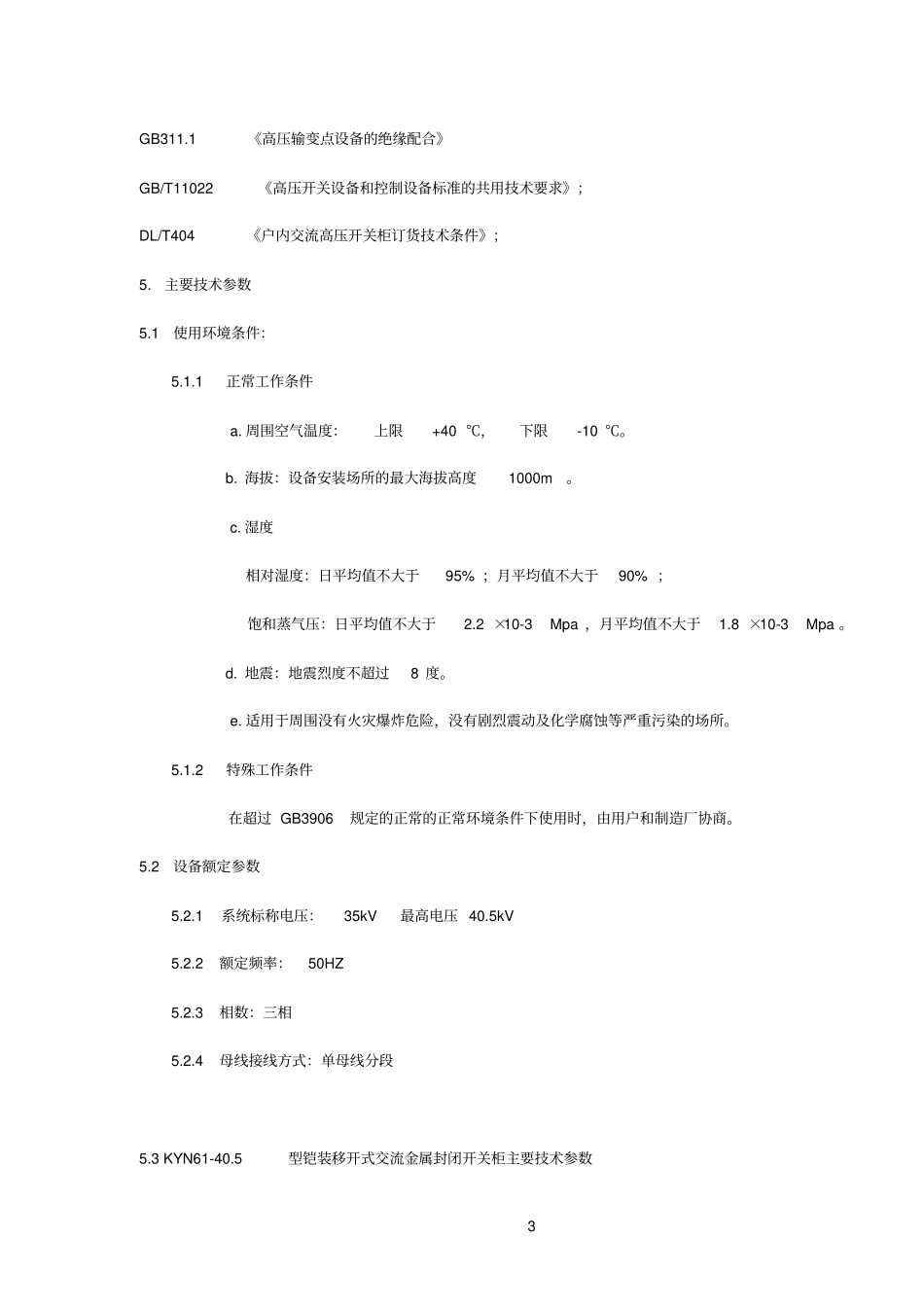

1 1.概述KYN61-40.5型铠装移开式交流金属封闭开关柜系三相交流50Hz 、额定电压 40.5kV 的户内成套配电装置。作为发电厂、变电站及工矿企业接受和分配50Hz 、35kV 电网的三相电能之用,对电路起到控制、保护和检测等功能,还可以用于频繁操作的场所,具备完善的 “五防 ”功能。 本产品符合我国国家标准GB3906─2006 《 3.6kV -40.5kV 交流金属封闭开关设备》和国际电工委员会标准IEC298(1990 )《 1kV 以上 52kV 及以下交流金属封闭开关设备和控制设备》及电力行业标准DL/T 404-2007 《3.6kV ~40.5kV 交流金属封闭开关设备和控制设备》的有关规定。2.型号的组成及含义3. 产品特点3.1 柜体采用优质冷轧钢板组装而成,精度高,易于批量生产;2 3.2 配用全新型复合绝缘真空断路器,断路器采用手车落地式结构,并具有互换性好,更换简单的特点;3.3 手车架中装有丝杆螺母推进机构可轻松移动手车,并能防止误操作而损坏推进机构;3.4 所有的操作均在柜门关闭状态下进行;3.5 主开关、手车、柜体之间的联锁均采用强制性机械闭锁方式,满足"五防 " 功能;3.6 断路器室、母线室和电缆室上方均设有泄压盖板;3.7 主回路采用绝缘母线,相间及连接头配用阻燃材料注塑而成的绝缘套,主母线为分段母线,相邻柜间; 用母线套管隔开,能有效防止事故蔓延;3.8 电缆室空间充裕、可连接多根电缆;3.9 外壳防护等级为IP4X ,手车室门打开防护等级 IP2X 。4. 产品设计、制造、检验所遵循的主要标准IEC62271 《额定电压1kV 以上 52kV及以下交流金属封闭开关设备和控制设备》IEC60694 《高压开关设备和控制设备标准的共用条款》GB3906 《3.6kV-40.5 kV 交流金属封闭开关设备和控制设备》3 GB311.1 《高压输变点设备的绝缘配合》GB/T11022 《高压开关设备和控制设备标准的共用技术要求》;DL/T404 《户内交流高压开关柜订货技术条件》;5. 主要技术参数5.1使用环境条件:5.1.1 正常工作条件a. 周围空气温度:上限+40 ℃,下限-10 ℃。 b. 海拔:设备安装场所的最大海拔高度1000m。c. 湿度相对湿度:日平均值不大于95% ;月平均值不大于90% ;饱和蒸气压:日平均值不大于2.2 ×10-3 Mpa ,月平均值不大于1.8 ×10-3 Mpa 。 d. 地震:地震烈度不超过8 度。e. 适用于周围没有火灾爆炸危险,没有剧烈震动及化学腐蚀等严重污染的场所。5.1.2 特殊工作条件在超过 GB3906规定的正常的正常环境条件下...
