钻井基础知识1

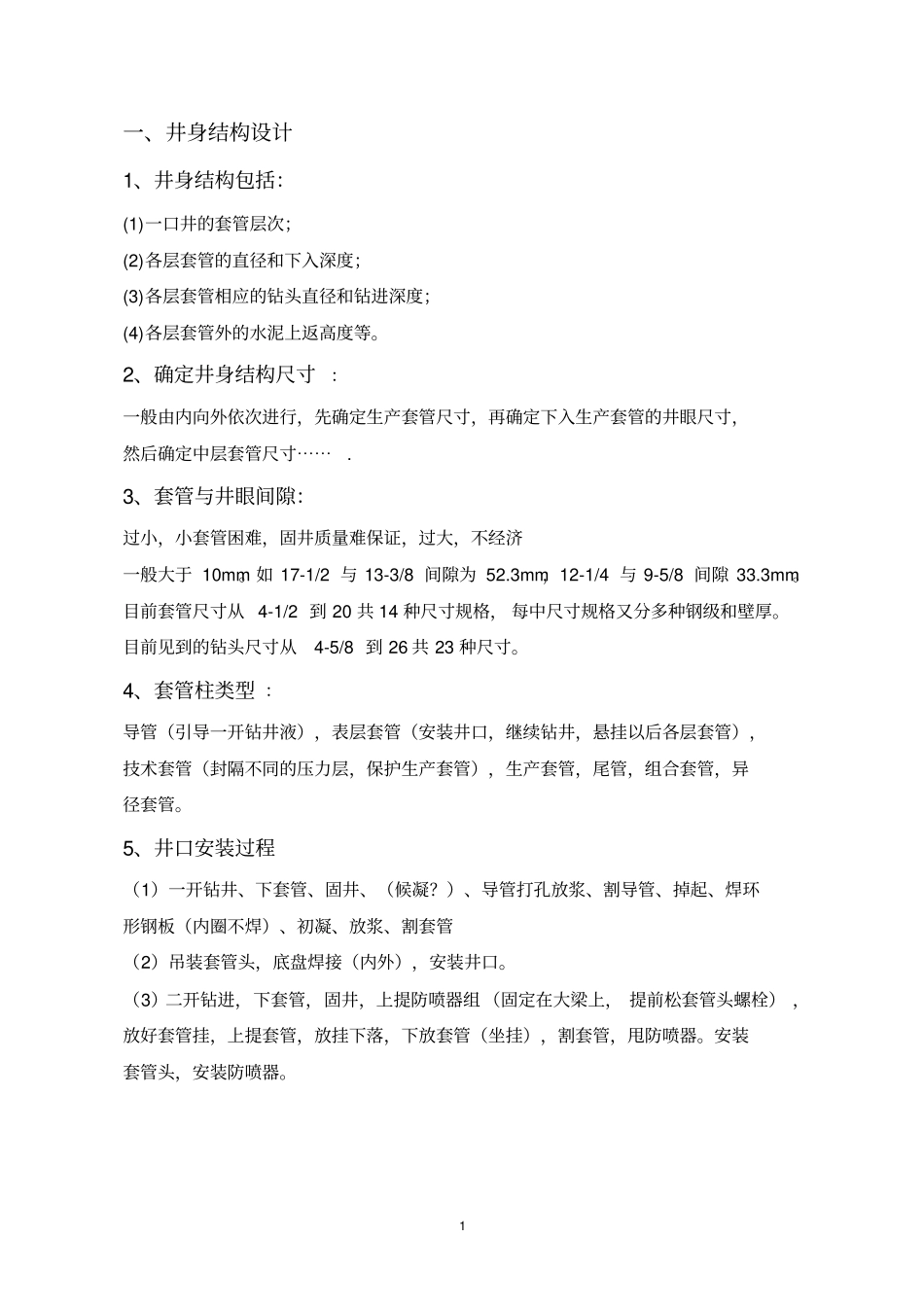

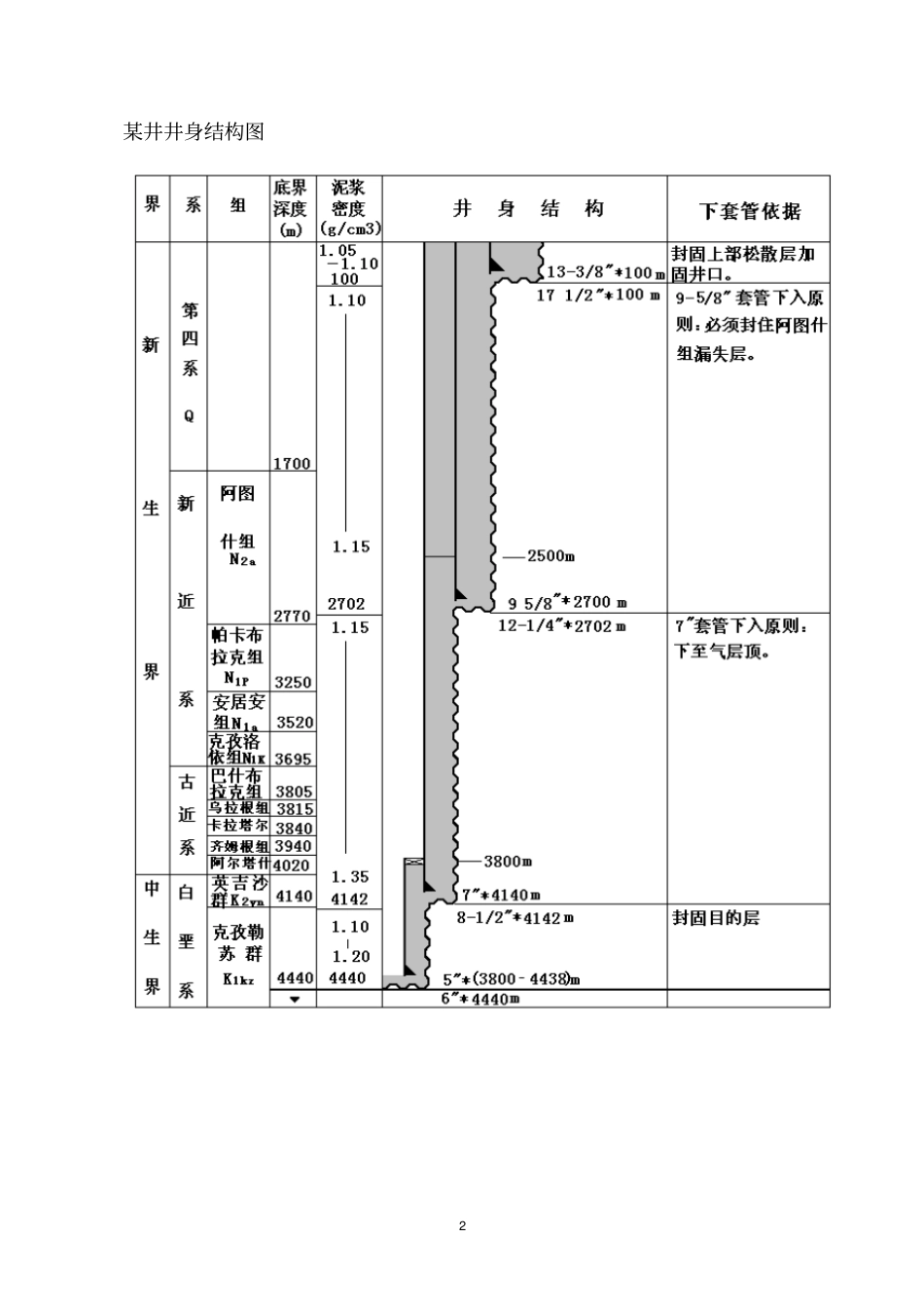

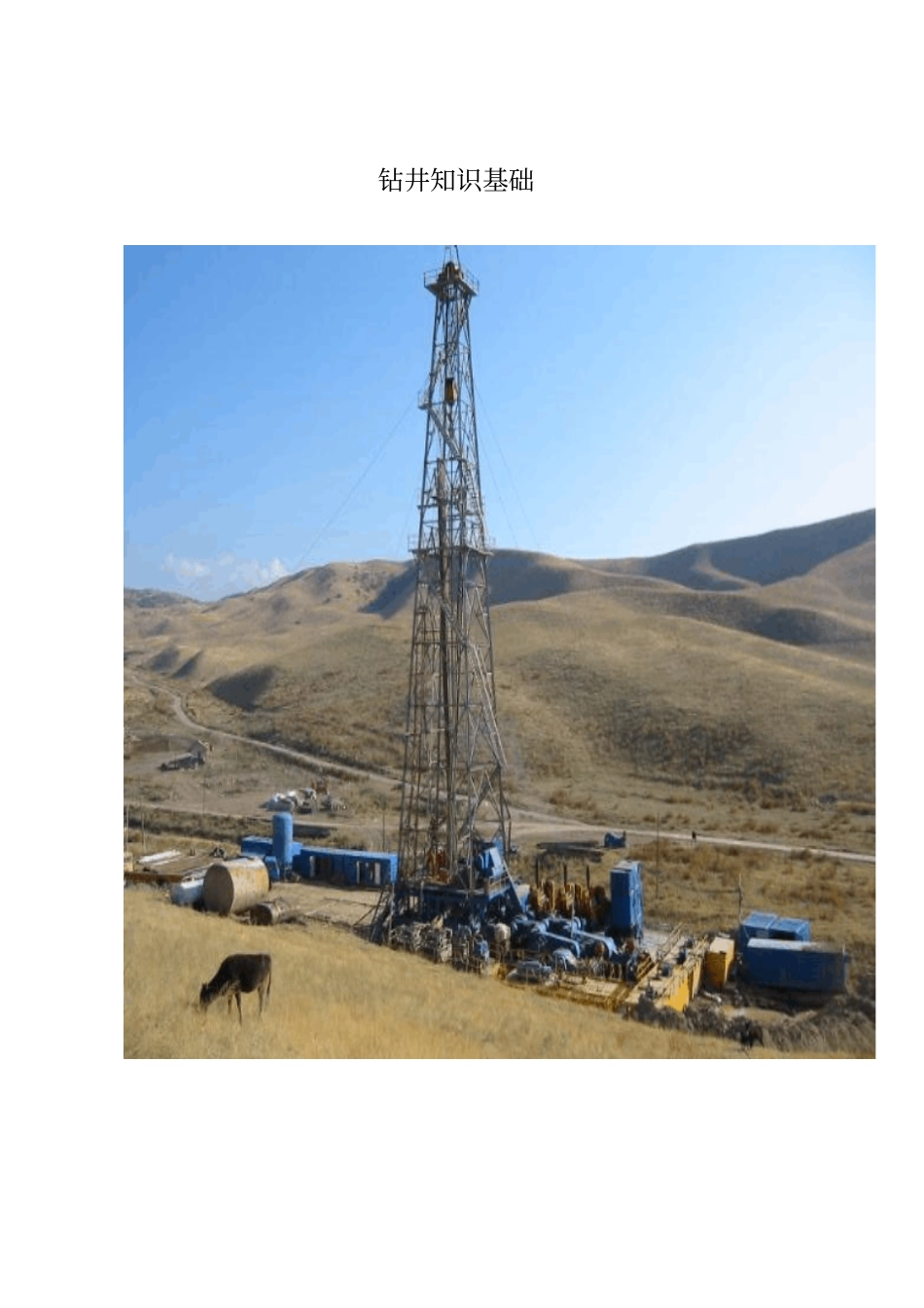

钻井知识基础1 一、井身结构设计1、井身结构包括：(1)一口井的套管层次；(2)各层套管的直径和下入深度；(3)各层套管相应的钻头直径和钻进深度；(4)各层套管外的水泥上返高度等。2、确定井身结构尺寸：一般由内向外依次进行，先确定生产套管尺寸，再确定下入生产套管的井眼尺寸，然后确定中层套管尺寸⋯⋯. 3、套管与井眼间隙：过小，小套管困难，固井质量难保证，过大，不经济一般大于 10mm。如 17-1/2 与 13-3/8 间隙为 52.3mm，12-1/4 与 9-5/8 间隙 33.3mm。目前套管尺寸从 4-1/2 到 20 共 14 种尺寸规格， 每中尺寸规格又分多种钢级和壁厚。目前见到的钻头尺寸从4-5/8 到 26 共 23 种尺寸。4、套管柱类型 ：导管（引导一开钻井液），表层套管（安装井口，继续钻井，悬挂以后各层套管），技术套管（封隔不同的压力层，保护生产套管），生产套管，尾管，组合套管，异径套管。5、井口安装过程（1）一开钻井、下套管、固井、（候凝？）、导管打孔放浆、割导管、掉起、焊环形钢板（内圈不焊）、初凝、放浆、割套管（2）吊装套管头，底盘焊接（内外），安装井口。（3）二开钻进，下套管，固井，上提防喷器组 （固定在大梁上， 提前松套管头螺栓） ，放好套管挂，上提套管，放挂下落，下放套管（坐挂），割套管，甩防喷器。安装套管头，安装防喷器。2 某井井身结构图3 二、各次开钻井口第 1 次开钻4 第 2 次开钻5 套管头结构卡瓦式。6 第 3 次开钻7 三、钻柱组合1、通常的组成部分有：方钻杆：在钻柱的最上端，用于传递扭矩，有四方钻杆，六方钻杆（四方比六方允许有更大的间隙，六方传递的平稳性更好，欠平衡，且原管更小（172，150）。钻杆：钢级： D55、E75、X95，G105，S135，V，最小屈服强度 psi=6890pa ≈0.007Mpa，尺寸： 2-3/8 ，2-7/8 ，3-1/2 ，4，4-1/2 ，5，5-1/2 ，（ 6-5/8 ）加重钻杆：用在钻杆与钻铤间，缓和刚度变化，代替钻铤（小井眼，水平井，减少扭矩，卡钻）。尺寸： 3-1/2 ，4，4-1/2 ，5 钻铤：提供钻压（ 80%，中和点，浮力系数），稳定钻头，克服井斜，螺旋。稳定器：提高钻头稳定性，防斜，控制轨迹，专用接头、螺杆、其它工具。2、钻柱的基本作用是：(1)起下钻头；(3)传递动力；(2)施加钻压； (4)输送钻井液；(5)进行特殊作业：挤水泥、测试、处理井下事故等。3、钻柱组合类型（1）满眼组合钻头稳定性好，井眼曲率小，允许更大的钻井参数，不能降斜。（2）钟摆...
