钢格板、格栅板施工方案

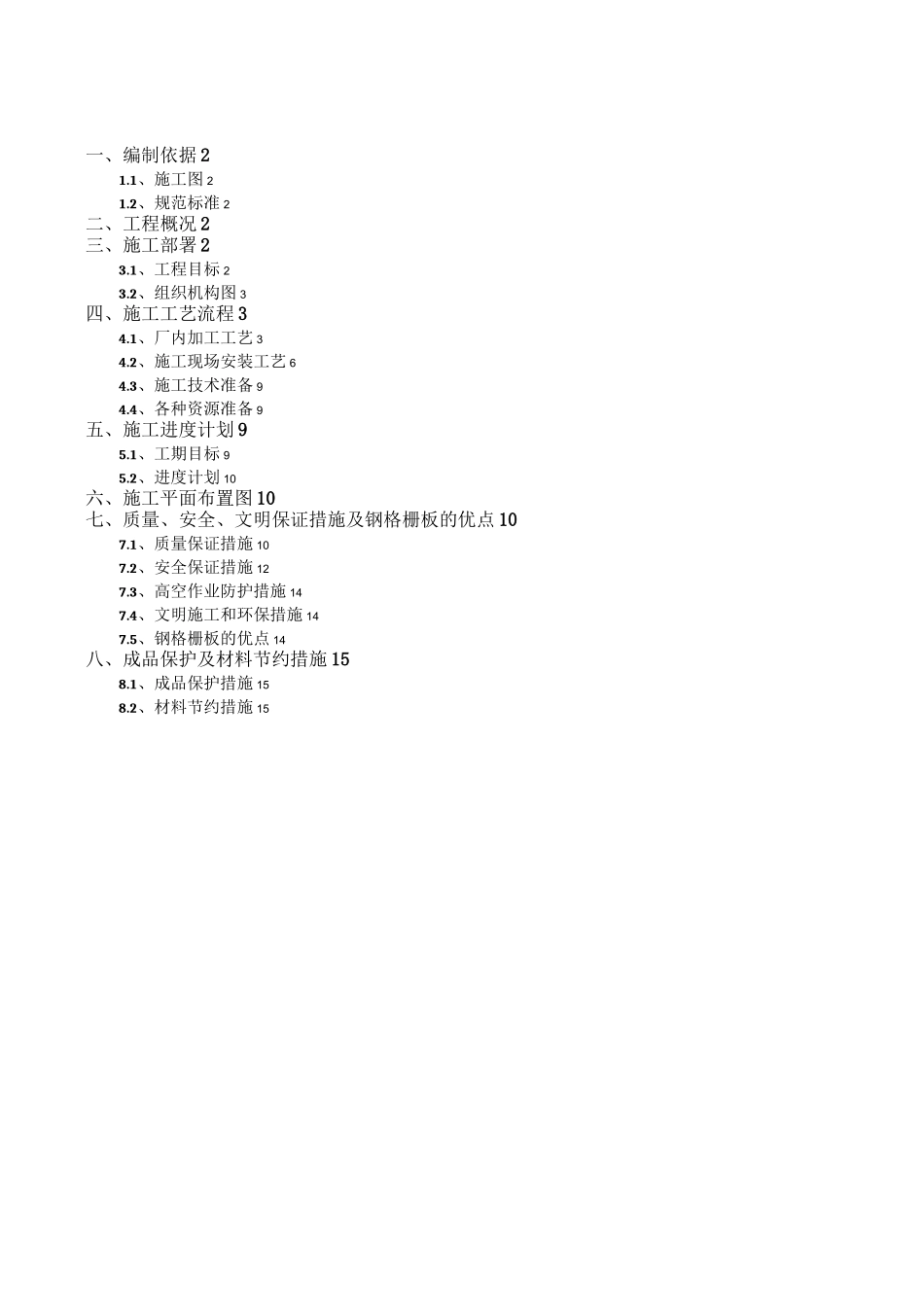

钢格板、格栅板施工方案_第1页
1/15

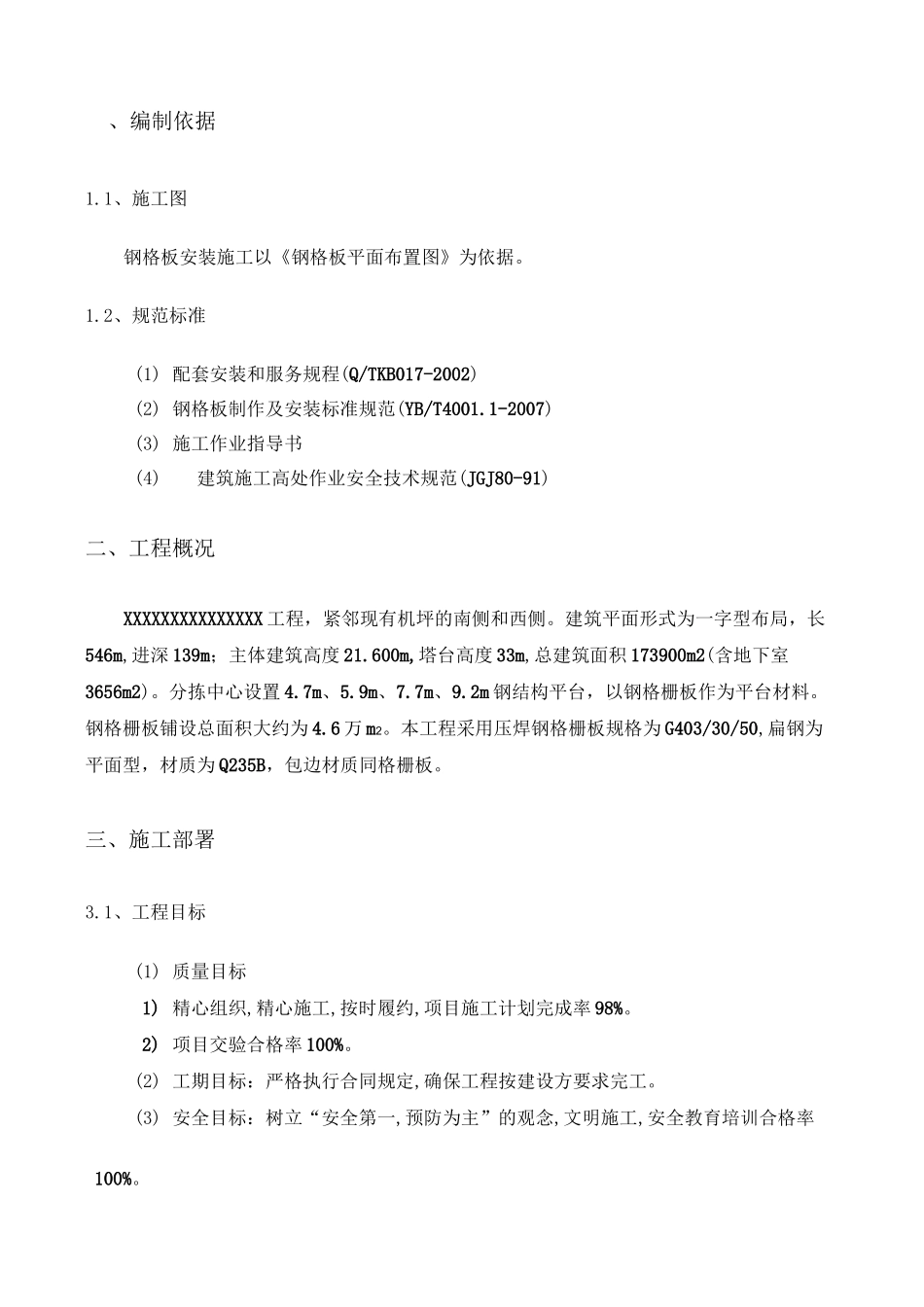

钢格板、格栅板施工方案_第2页
2/15

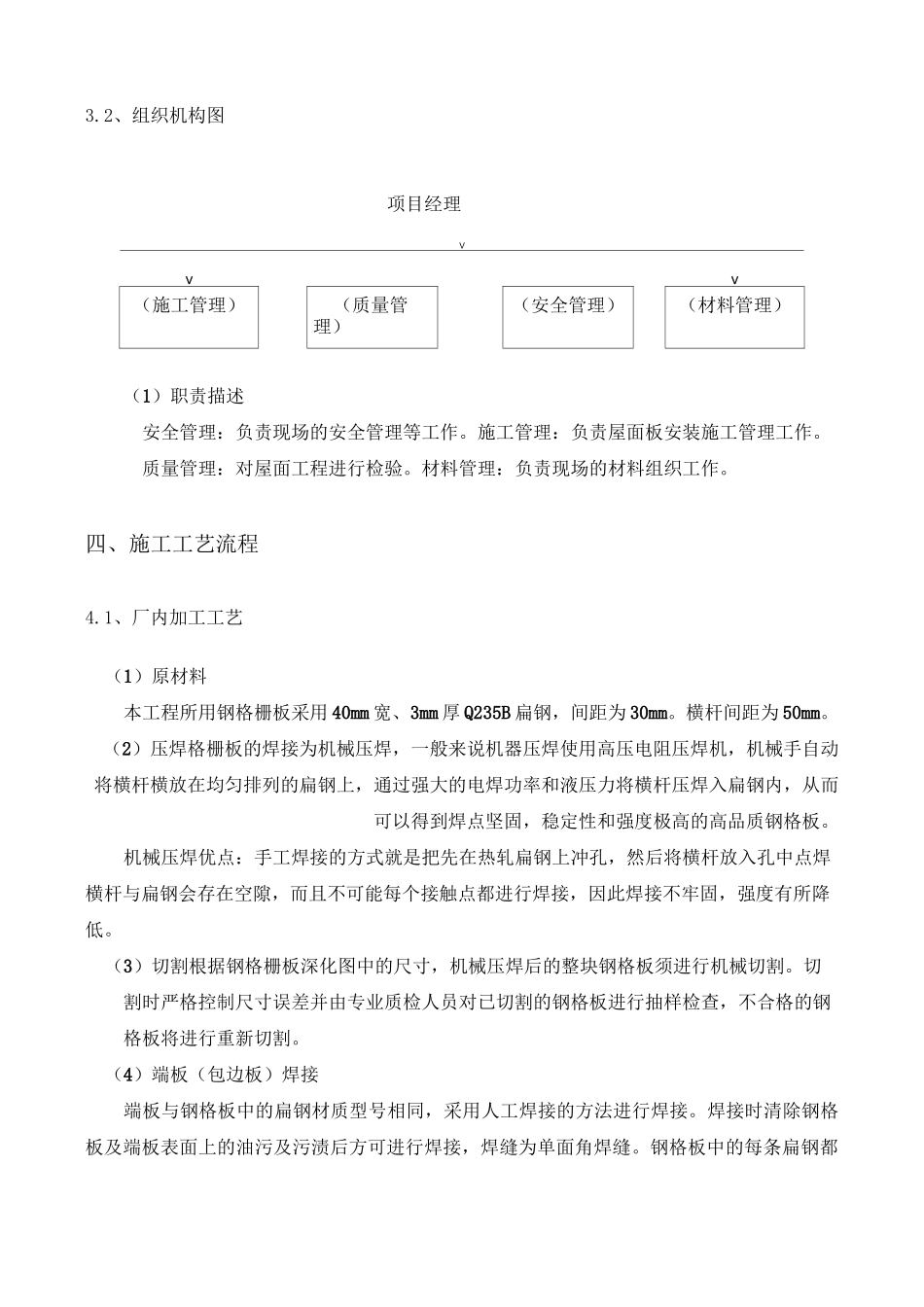

钢格板、格栅板施工方案_第3页
3/15
一、编制依据 21.1、施工图 21.2、规范标准 2二、工程概况 2三、施工部署 23.1、工程目标 23.2、组织机构图 3四、施工工艺流程 34.1、厂内加工工艺 34.2、施工现场安装工艺 64.3、施工技术准备 94.4、各种资源准备 9五、施工进度计划 95.1、工期目标 95.2、进度计划 10六、施工平面布置图 10七、质量、安全、文明保证措施及钢格栅板的优点 107.1、质量保证措施 107.2、安全保证措施 127.3、高空作业防护措施 147.4、文明施工和环保措施 147.5、钢格栅板的优点 14八、成品保护及材料节约措施 158.1、成品保护措施 158.2、材料节约措施 15100%。、编制依据1.1、施工图钢格板安装施工以《钢格板平面布置图》为依据。1.2、规范标准(1) 配套安装和服务规程(Q/TKB017-2002)(2) 钢格板制作及安装标准规范(YB/T4001.1-2007)(3) 施工作业指导书(4)建筑施工高处作业安全技术规范(JGJ80-91)二、工程概况XXXXXXXXXXXXXXX 工程,紧邻现有机坪的南侧和西侧。建筑平面形式为一字型布局,长546m,进深 139m;主体建筑高度 21.600m,塔台高度 33m,总建筑面积 173900m2(含地下室3656m2)。分拣中心设置 4.7m、5.9m、7.7m、9.2m 钢结构平台,以钢格栅板作为平台材料。钢格栅板铺设总面积大约为 4.6 万 m2。本工程采用压焊钢格栅板规格为 G403/30/50,扁钢为平面型,材质为 Q235B,包边材质同格栅板。三、施工部署3.1、工程目标(1) 质量目标1) 精心组织,精心施工,按时履约,项目施工计划完成率 98%。2) 项目交验合格率 100%。(2) 工期目标:严格执行合同规定,确保工程按建设方要求完工。(3) 安全目标:树立“安全第一,预防为主”的观念,文明施工,安全教育培训合格率3.2、组织机构图项目经理VVV(施工管理)(质量管理)(安全管理)(材料管理)(1)职责描述安全管理:负责现场的安全管理等工作。施工管理:负责屋面板安装施工管理工作。质量管理:对屋面工程进行检验。材料管理:负责现场的材料组织工作。四、施工工艺流程4.1、厂内加工工艺(1)原材料本工程所用钢格栅板采用 40mm 宽、3mm 厚 Q235B 扁钢,间距为 30mm。横杆间距为 50mm。(2)压焊格栅板的焊接为机械压焊,一般来说机器压焊使用高压电阻压焊机,机械手自动将横杆横放在均匀排列的扁钢上,通过强大的电焊功率和液压力将横杆压焊入扁钢内,从而可以得到焊点坚固,稳定性和强度极高的高品质钢格板。机械压焊优点:手工焊接的方式就是把先在热轧扁钢...
