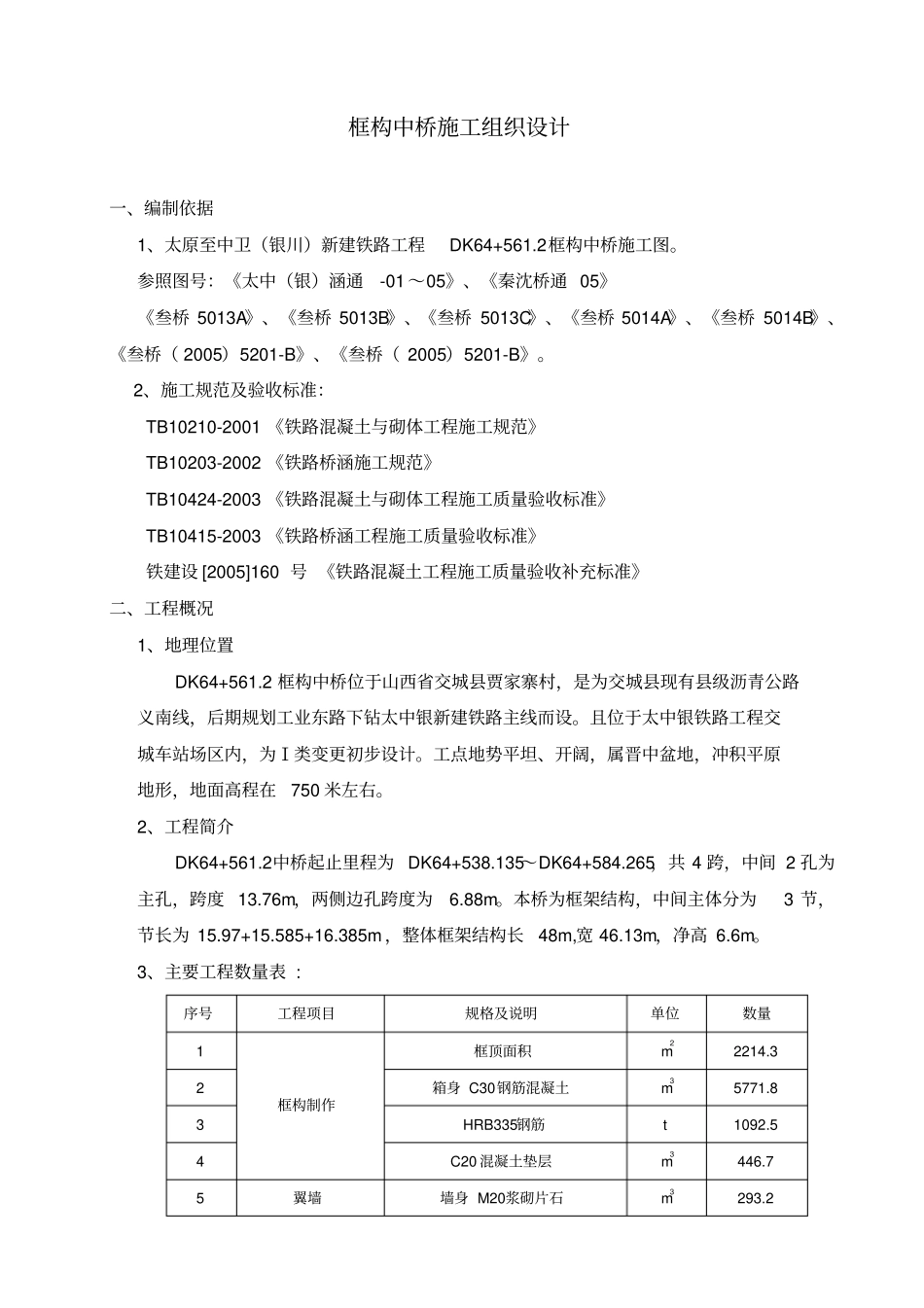

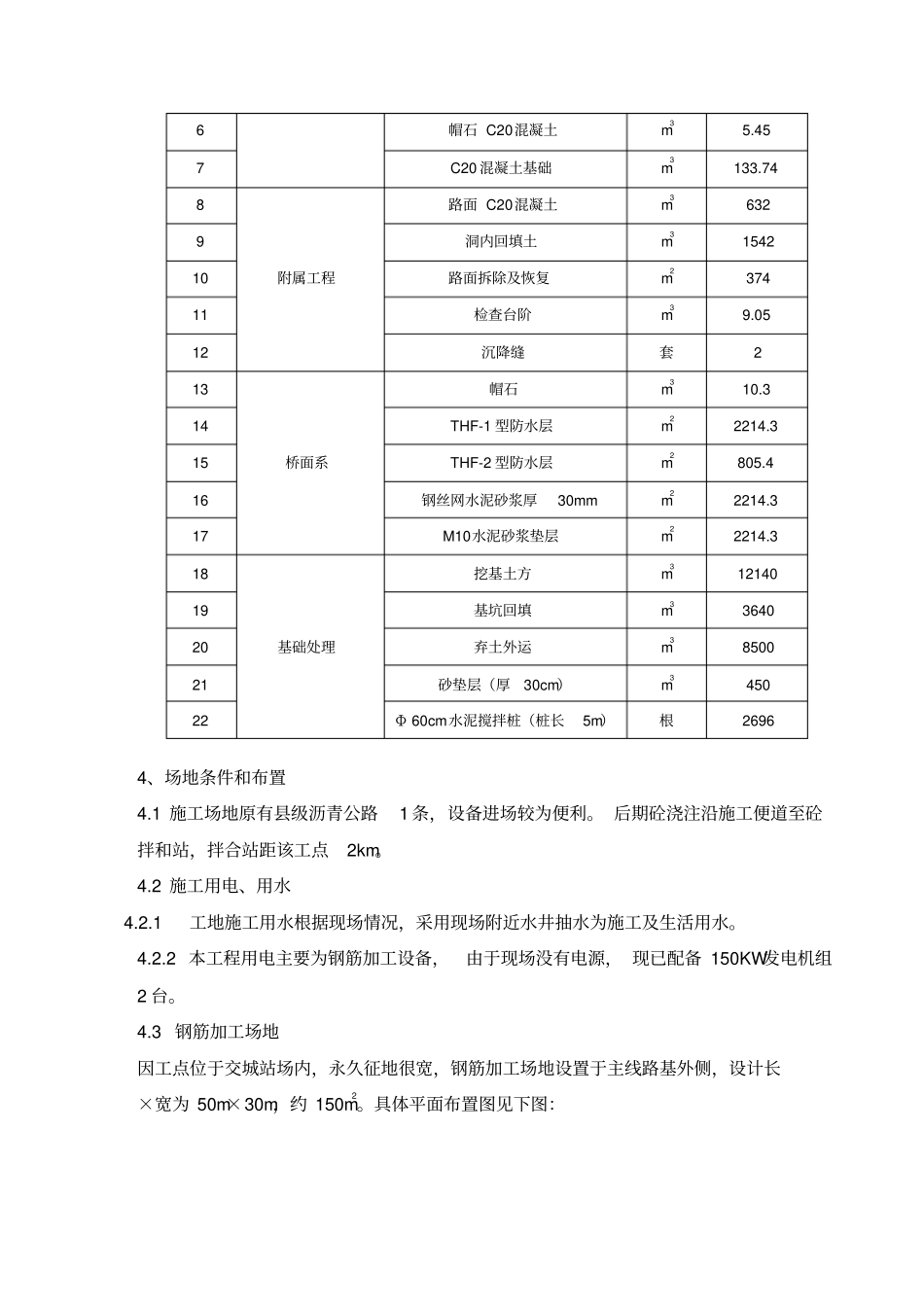

框构中桥施工组织设计一、编制依据1、太原至中卫(银川)新建铁路工程DK64+561.2框构中桥施工图。参照图号:《太中(银)涵通-01 ~05》、《秦沈桥通 05》《叁桥 5013A》、《叁桥 5013B》、《叁桥 5013C》、《叁桥 5014A》、《叁桥 5014B》、《叁桥( 2005)5201-B》、《叁桥( 2005)5201-B》。2、施工规范及验收标准:TB10210-2001 《铁路混凝土与砌体工程施工规范》TB10203-2002 《铁路桥涵施工规范》TB10424-2003 《铁路混凝土与砌体工程施工质量验收标准》TB10415-2003 《铁路桥涵工程施工质量验收标准》铁建设 [2005]160 号 《铁路混凝土工程施工质量验收补充标准》二、工程概况1、地理位置DK64+561.2 框构中桥位于山西省交城县贾家寨村,是为交城县现有县级沥青公路义南线,后期规划工业东路下钻太中银新建铁路主线而设。且位于太中银铁路工程交城车站场区内,为Ⅰ类变更初步设计。工点地势平坦、开阔,属晋中盆地,冲积平原地形,地面高程在750 米左右。2、工程简介DK64+561.2中桥起止里程为 DK64+538.135~DK64+584.265,共 4 跨,中间 2 孔为主孔,跨度 13.76m,两侧边孔跨度为6.88m。本桥为框架结构,中间主体分为3 节,节长为 15.97+15.585+16.385m ,整体框架结构长48m,宽 46.13m,净高 6.6m。3、主要工程数量表 : 序号工程项目规格及说明单位数量1 框构制作框顶面积m22214.3 2 箱身 C30钢筋混凝土m35771.8 3 HRB335钢筋t 1092.5 4 C20 混凝土垫层m3446.7 5 翼墙墙身 M20浆砌片石m3293.2 6 帽石 C20混凝土m35.45 7 C20 混凝土基础m3133.74 8 附属工程路面 C20混凝土m3632 9 洞内回填土m31542 10 路面拆除及恢复m2374 11 检查台阶m39.05 12 沉降缝套2 13 桥面系帽石m310.3 14 THF-1 型防水层m22214.3 15 THF-2 型防水层m2805.4 16 钢丝网水泥砂浆厚30mm m22214.3 17 M10水泥砂浆垫层m22214.3 18 基础处理挖基土方m312140 19 基坑回填m33640 20 弃土外运m38500 21 砂垫层(厚30cm)m3450 22 Φ 60cm水泥搅拌桩(桩长5m)根2696 4、场地条件和布置4.1 施工场地原有县级沥青公路1 条,设备进场较为便利。 后期砼浇注沿施工便道至砼拌和站,拌合站距该工点2km。4.2 施工用电、用水 4.2.1工地施工用水根据现场情况,采用现场附近水井抽水为施工及生活用水。4.2.2 本工程用电主要为钢筋加工设备,由于现场没有电源, 现已配备 150KW发电机组...
