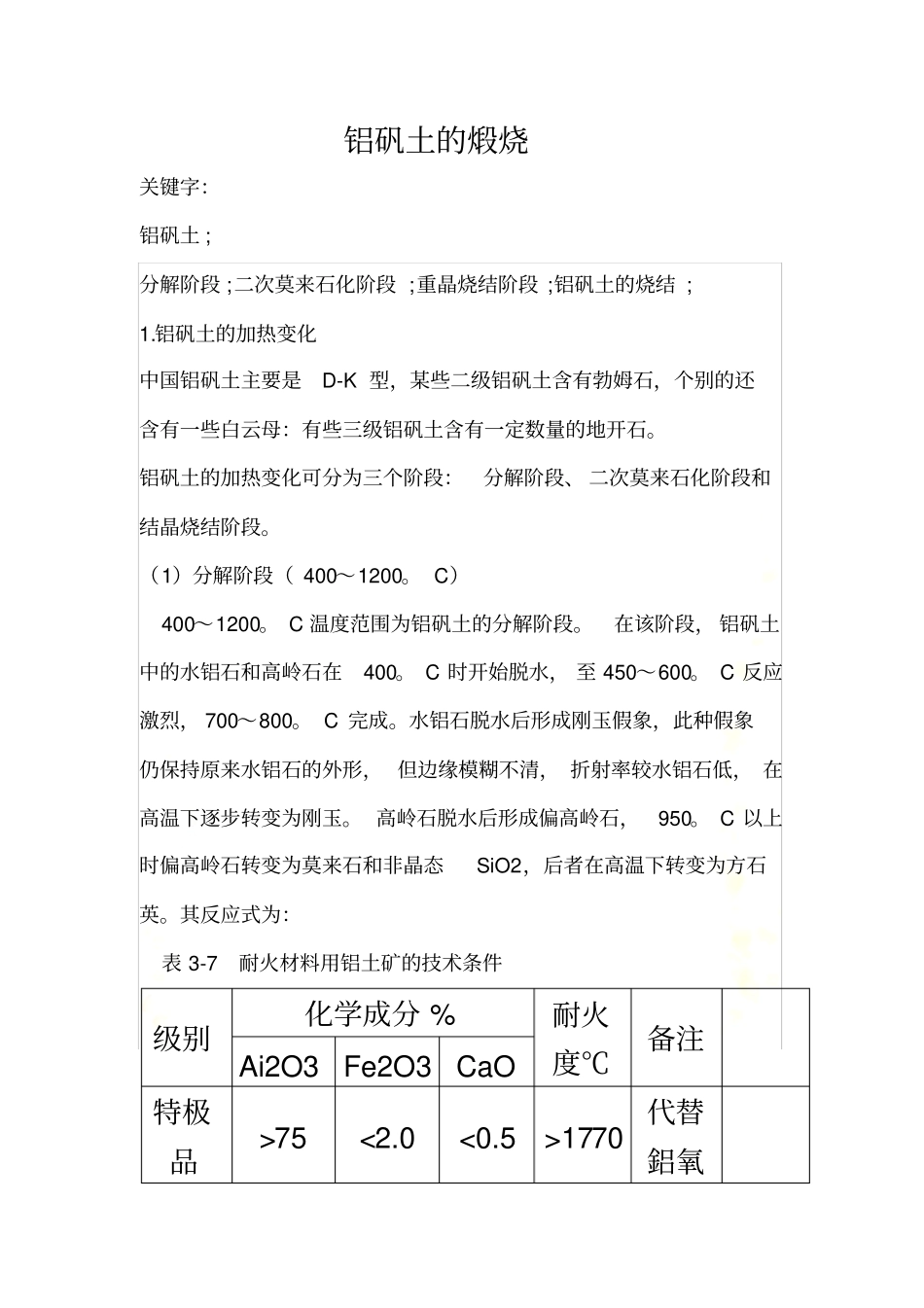

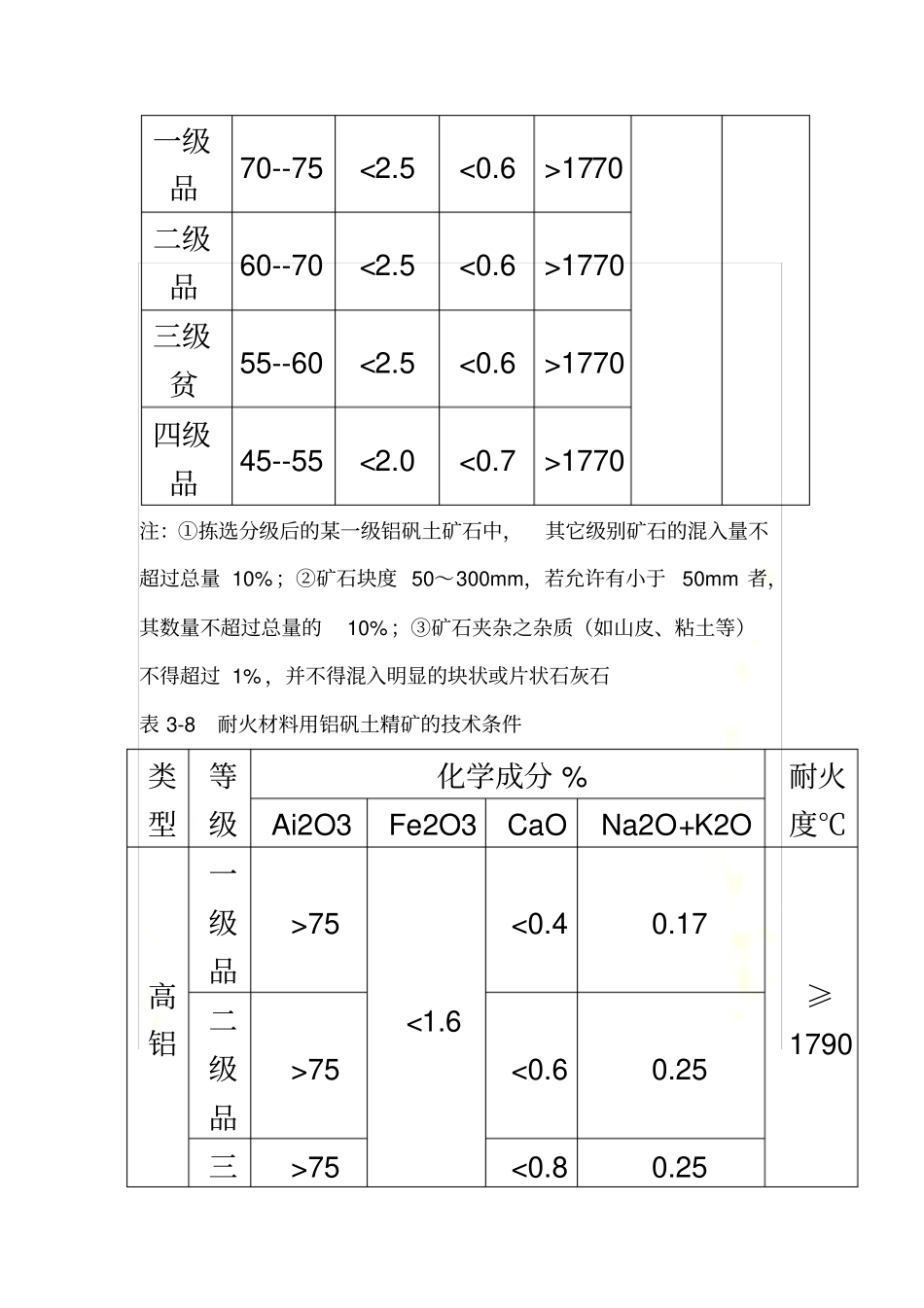

铝矾土的煅烧铝矾土的煅烧关键字:铝矾土 ; 分解阶段 ;二次莫来石化阶段 ;重晶烧结阶段 ;铝矾土的烧结 ; 1.铝矾土的加热变化中国铝矾土主要是D-K 型,某些二级铝矾土含有勃姆石,个别的还含有一些白云母:有些三级铝矾土含有一定数量的地开石。铝矾土的加热变化可分为三个阶段:分解阶段、 二次莫来石化阶段和结晶烧结阶段。(1)分解阶段( 400~1200。 C)400~1200。 C 温度范围为铝矾土的分解阶段。在该阶段, 铝矾土中的水铝石和高岭石在400。 C 时开始脱水, 至 450~600。 C 反应激烈, 700~800。 C 完成。水铝石脱水后形成刚玉假象,此种假象仍保持原来水铝石的外形, 但边缘模糊不清, 折射率较水铝石低, 在高温下逐步转变为刚玉。 高岭石脱水后形成偏高岭石,950。 C 以上时偏高岭石转变为莫来石和非晶态SiO2,后者在高温下转变为方石英。其反应式为:表 3-7 耐火材料用铝土矿的技术条件级别化学成分 % 耐火度℃备注Ai2O3 Fe2O3 CaO 特极品>75 <2.0 <0.5 >1770 代替鋁氧一级品70--75 <2.5 <0.6 >1770 二级品60--70 <2.5 <0.6 >1770 三级贫55--60 <2.5 <0.6 >1770 四级品45--55 <2.0 <0.7 >1770 注:①拣选分级后的某一级铝矾土矿石中,其它级别矿石的混入量不超过总量 10%;②矿石块度 50~300mm,若允许有小于50mm 者,其数量不超过总量的10%;③矿石夹杂之杂质(如山皮、粘土等)不得超过 1% ,并不得混入明显的块状或片状石灰石表 3-8 耐火材料用铝矾土精矿的技术条件类型等级化学成分 % 耐火度℃Ai2O3 Fe2O3 CaO Na2O+K2O 高铝一级品>75<1.6 <0.4 0.17 ≥1790二级品>75<0.6 0.25 三>75<0.8 0.25 极品中铝一级品65--75 <1.6 <0.4 0.17 ≥1790二级品65--75 <0.6 0.25 三极品65--75 <0.8 0.25 低铝一级品45--65 <1.7 <0.4 0.17 ≥1790二级品45--65 <0.6 0.25 ≥1750三极品45--65 <0.8 0.25 ≥1700α -Al2O3 ·H2O( 水铝石 )→ (400~ 600。C) →α -Al2O3( 刚玉假象)+H2O ↑Al2O3 · 2SiO2· 2H2O( 高岭石 )→(400~600。 C)→Al2O3 · 2SiO2(偏高岭石 )+H2O ↑3(Al2O3 ·2SiO2)( 偏 高 岭 石 ) → (400 ~ 600 。C) →3Al2O3·2SiO2(莫来石 )+4SiO2(非晶态 SiO2) (2)二次莫来石化阶段( 1200~1400。C 或 1500。 C)在 1200。 C 以上,从水铝石脱水形成的刚玉与高岭石分解出来的游离Si...
