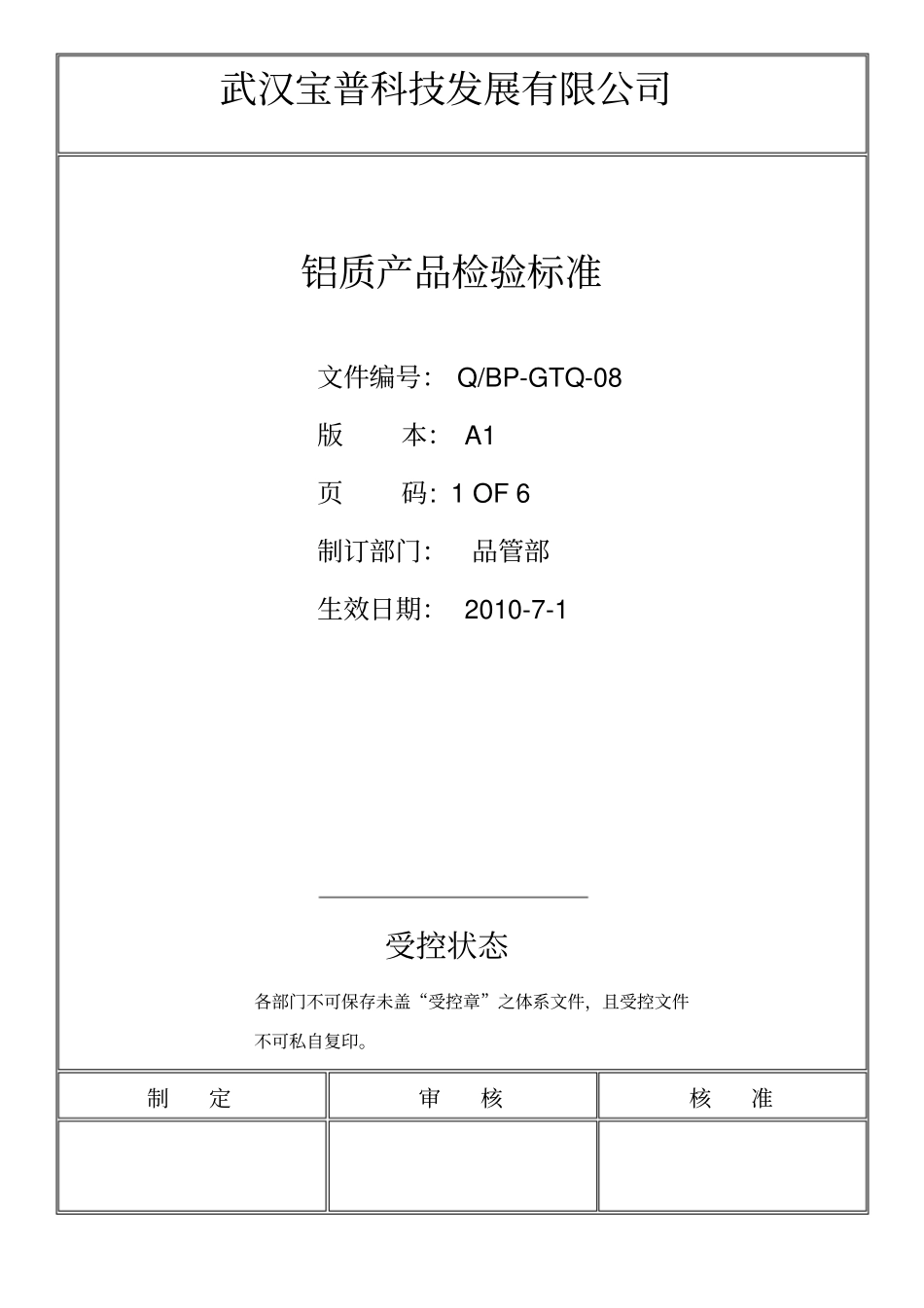

武汉宝普科技发展有限公司铝质产品检验标准文件编号： Q/BP-GTQ-08 版本： A1 页码: 1 OF 6 制订部门：品管部生效日期： 2010-7-1 受控状态各部门不可保存未盖“受控章”之体系文件，且受控文件不可私自复印。制定审核核准武汉宝普科技发展有限公司制定日期铝质产品检验标准文件编号Q/BP-GTQ-08 生效日期受控状态版次A1 页码2 OF 6文件修订记录No 日期版本修订内容记录变更人批准武汉宝普科技发展有限公司武汉宝普科技发展有限公司制定日期2009-05-8 铝质产品检验标准文件编号Q/BP-GTQ-08 生效日期受控状态版次A1 页码3 OF 6武汉宝普科技发展有限公司1 范围本文规定了产品中铝制结构件的表面等级划分及其外观质量要求。本文适用于武汉宝普科技发展有限公司所有不需要表面处理的铝制产品或结构件验收 . 2 术语和定义2.1产品：是指武汉宝普科技发展有限公司确定的、处于向武汉宝普科技发展有限公司客户发货状态下的物品，如整天线反射板、支撑板、支架等不需表面处理的铝制件。2.2 外部表面：在产品正常工作状态下、或产品开启前门后，能直接正视到的表面。2.3 内部表面：在产品正常工作状态下、或产品开启前门后，不能直接正视到的表面。2.4 正视：指检查者站立于被检查表面的正面、视线与被检表面呈45-90 0 而进行的观察（如图1）。2.5 金属表面：产品材料有金属质感的表面。2.6 凹坑：由于基体材料缺陷、或在加工过程中操作不当等原因而在材料表面留下的小坑状痕迹。2.7 凹凸痕：因基材受撞击或校形不良等而呈现出的明显变形、凹凸不平整的现象，手摸时有不平感觉。2.8 水印：材料脏污清除后因清洗水未及时干燥或干燥不彻底所形成的斑纹、印痕。2.9 保护膜：指附着在铝材表面放置基材划伤等起保护基材作用的一层薄膜。2.10 异物、杂质：由材料、模具、环境或机器设备中的灰尘、夹杂物、污物等影响而形成的压杂在产品表面不同色的斑点。2.11 颗粒：因材料杂质或外来物（如焊渣等）的影响而在表面形成的、颜色与正常表面一致的凸起现象。2.12 图文损伤：印刷图文因局部脱落或擦伤、附着不良、污染等所造成的图形、字迹变形、模糊、断字、毛边、缺损、漏印等不完整不清晰现象。2.13 浅划痕：基材金属表面有伤痕，且伤及很浅手摸无明显手感的划痕。2.14 深划痕：基材金属表面有伤痕，且伤及很深手摸有明显的手感的划痕光源45 被 检 查 表 面光源45-90 被 检 查 表 面图 1：“正视”位置示意图武汉...
