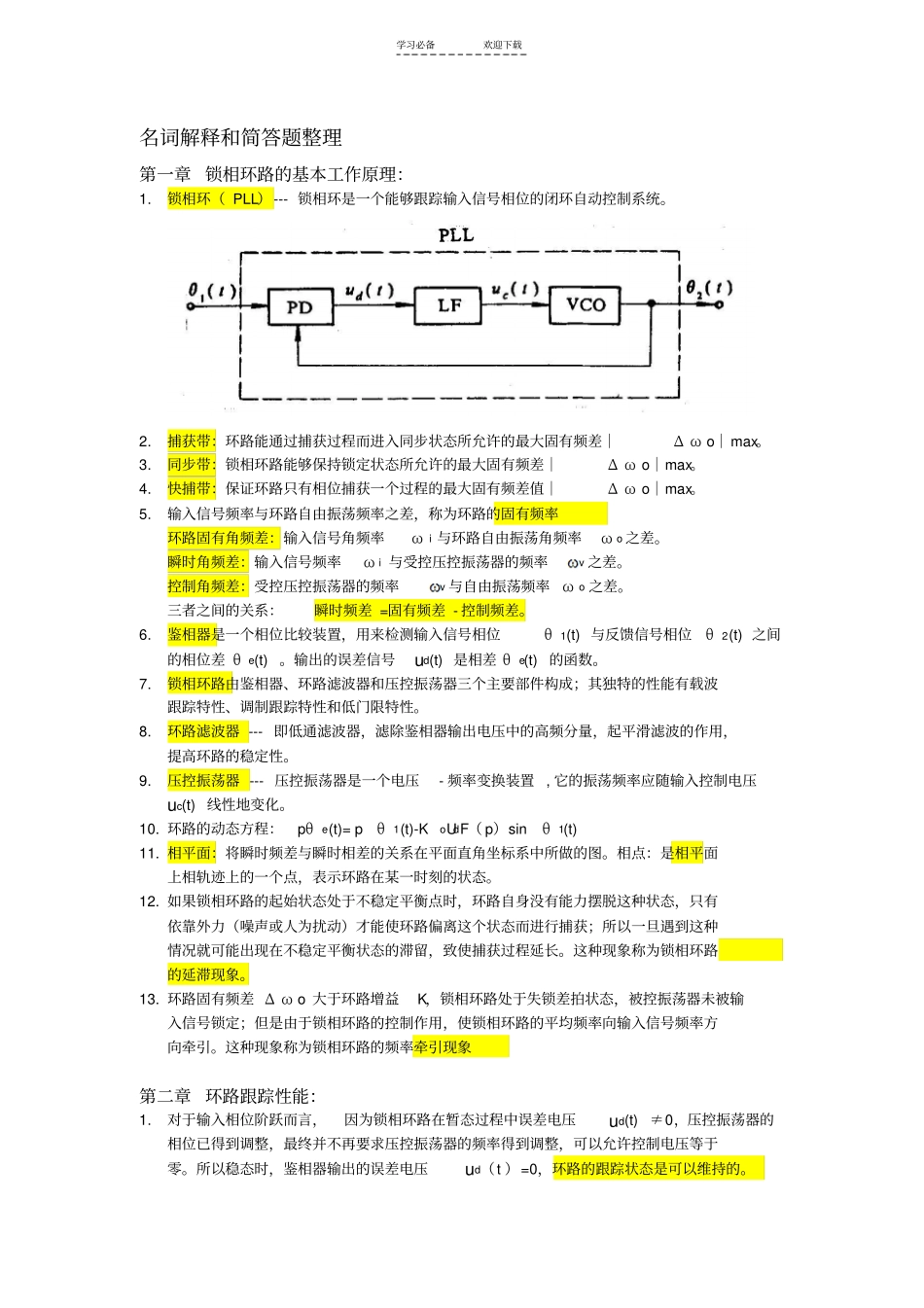

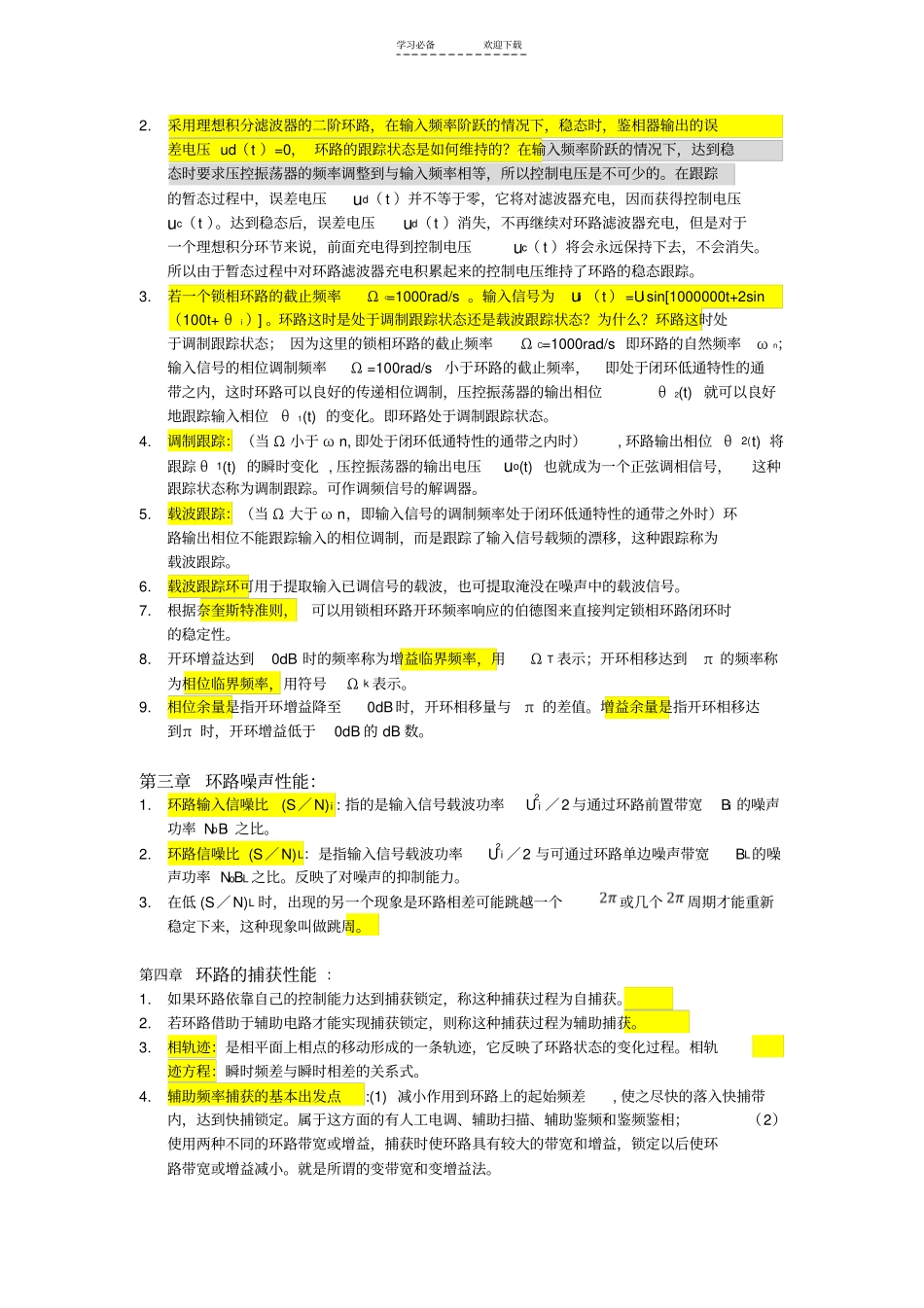

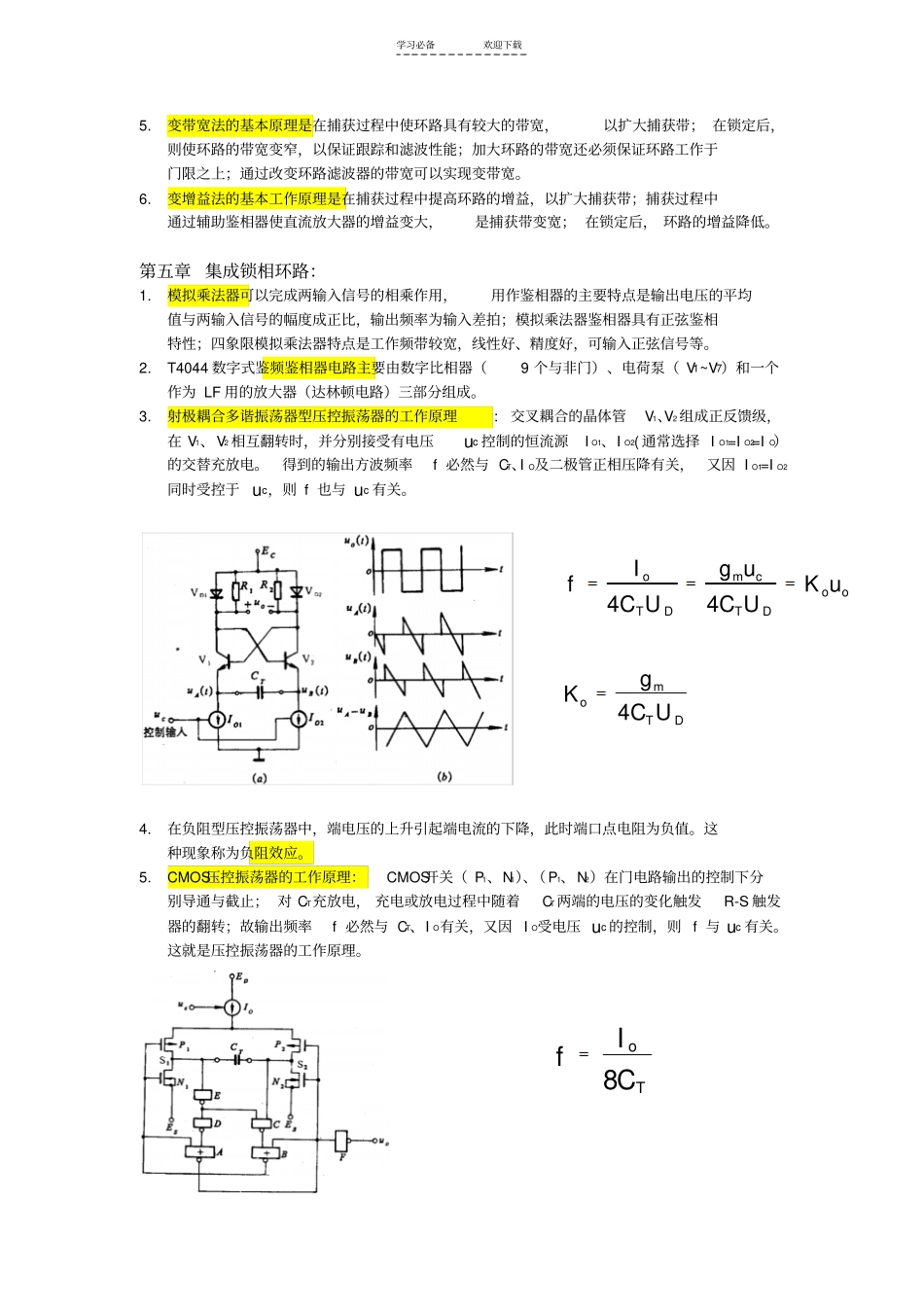

学习必备欢迎下载名词解释和简答题整理第一章 锁相环路的基本工作原理：1.锁相环（ PLL）--- 锁相环是一个能够跟踪输入信号相位的闭环自动控制系统。2.捕获带：环路能通过捕获过程而进入同步状态所允许的最大固有频差｜Δ ω o｜max。3.同步带：锁相环路能够保持锁定状态所允许的最大固有频差｜Δ ω o｜max。4.快捕带：保证环路只有相位捕获一个过程的最大固有频差值｜Δ ω o｜max。5.输入信号频率与环路自由振荡频率之差，称为环路的固有频率环路固有角频差：输入信号角频率ω i 与环路自由振荡角频率ω o 之差。瞬时角频差：输入信号频率ω i 与受控压控振荡器的频率v 之差。控制角频差：受控压控振荡器的频率v 与自由振荡频率ω o 之差。三者之间的关系：瞬时频差 =固有频差 - 控制频差。6.鉴相器是一个相位比较装置，用来检测输入信号相位θ 1(t) 与反馈信号相位θ 2(t) 之间的相位差 θ e(t) 。输出的误差信号ud(t) 是相差 θ e(t) 的函数。7.锁相环路由鉴相器、环路滤波器和压控振荡器三个主要部件构成；其独特的性能有载波跟踪特性、调制跟踪特性和低门限特性。8.环路滤波器 --- 即低通滤波器，滤除鉴相器输出电压中的高频分量，起平滑滤波的作用，提高环路的稳定性。9.压控振荡器 --- 压控振荡器是一个电压- 频率变换装置 , 它的振荡频率应随输入控制电压uc(t) 线性地变化。10. 环路的动态方程：pθ e(t)= pθ 1(t)-KoUdF（ p）sin θ 1(t) 11. 相平面：将瞬时频差与瞬时相差的关系在平面直角坐标系中所做的图。相点：是相平面上相轨迹上的一个点，表示环路在某一时刻的状态。12. 如果锁相环路的起始状态处于不稳定平衡点时，环路自身没有能力摆脱这种状态，只有依靠外力（噪声或人为扰动）才能使环路偏离这个状态而进行捕获；所以一旦遇到这种情况就可能出现在不稳定平衡状态的滞留，致使捕获过程延长。这种现象称为锁相环路的延滞现象。13. 环路固有频差 Δ ω o 大于环路增益K，锁相环路处于失锁差拍状态，被控振荡器未被输入信号锁定；但是由于锁相环路的控制作用，使锁相环路的平均频率向输入信号频率方向牵引。这种现象称为锁相环路的频率牵引现象第二章 环路跟踪性能：1.对于输入相位阶跃而言，因为锁相环路在暂态过程中误差电压ud(t) ≠0，压控振荡器的相位已得到调整，最终并不再要求压控振荡器的频率得到调整，可以允许控制电压等于零。所以稳态时，鉴相器输出的误...
