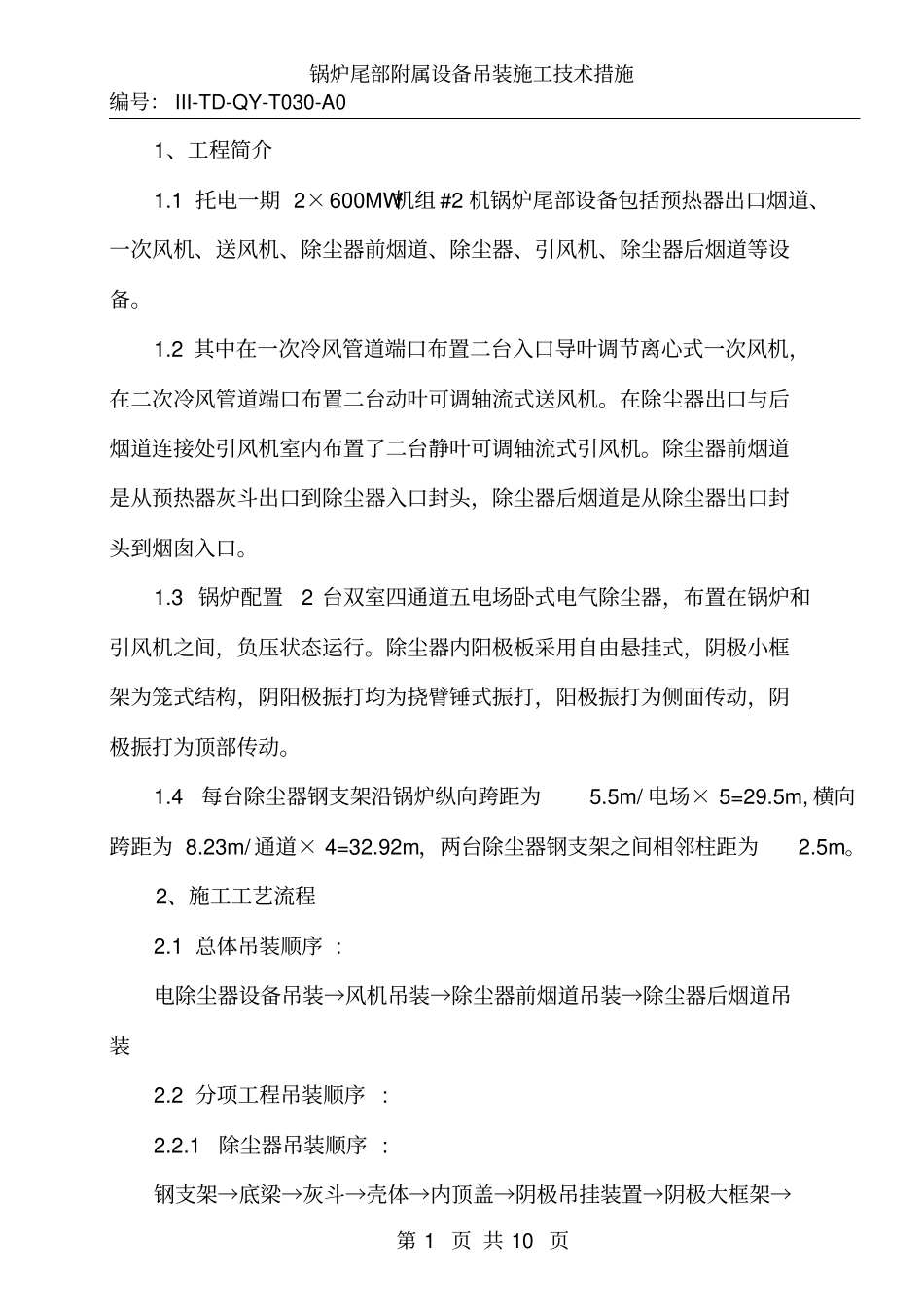

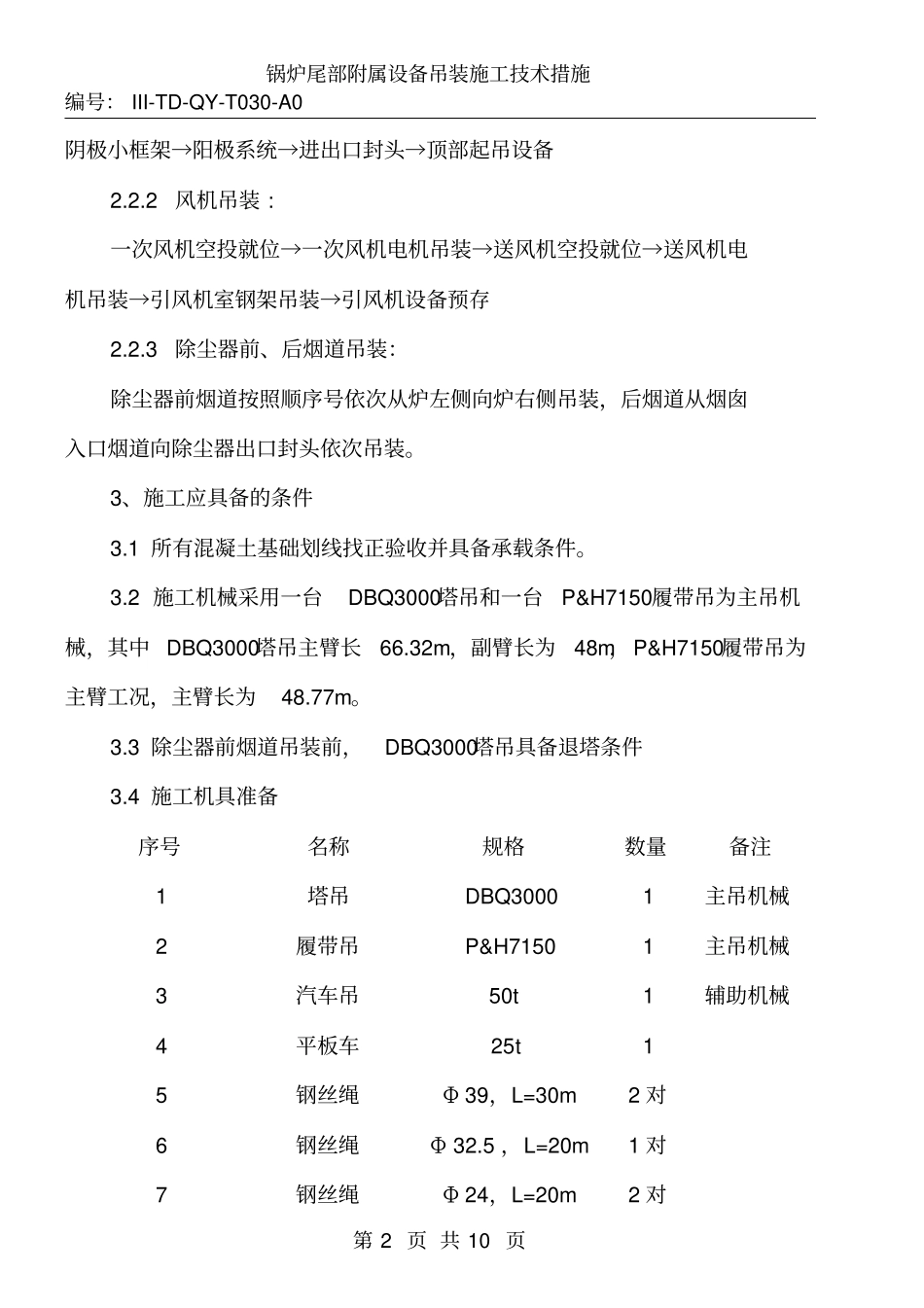

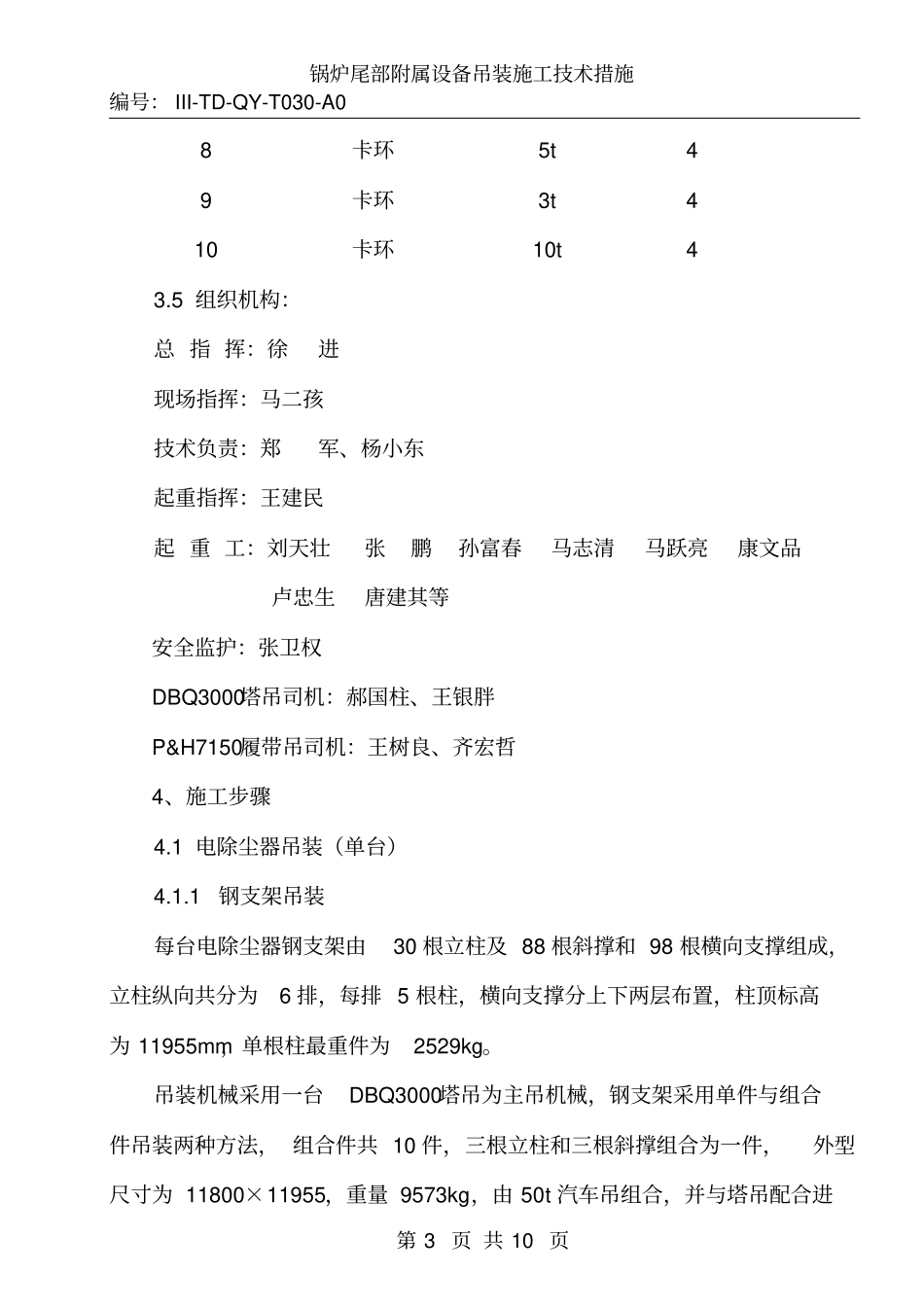

锅炉尾部附属设备吊装施工技术措施编号： III-TD-QY-T030-A0 第 1 页 共 10 页1、工程简介1.1 托电一期 2×600MW机组 #2 机锅炉尾部设备包括预热器出口烟道、一次风机、送风机、除尘器前烟道、除尘器、引风机、除尘器后烟道等设备。1.2 其中在一次冷风管道端口布置二台入口导叶调节离心式一次风机，在二次冷风管道端口布置二台动叶可调轴流式送风机。在除尘器出口与后烟道连接处引风机室内布置了二台静叶可调轴流式引风机。除尘器前烟道是从预热器灰斗出口到除尘器入口封头，除尘器后烟道是从除尘器出口封头到烟囱入口。1.3 锅炉配置2 台双室四通道五电场卧式电气除尘器，布置在锅炉和引风机之间，负压状态运行。除尘器内阳极板采用自由悬挂式，阴极小框架为笼式结构，阴阳极振打均为挠臂锤式振打，阳极振打为侧面传动，阴极振打为顶部传动。1.4每台除尘器钢支架沿锅炉纵向跨距为5.5m/ 电场× 5=29.5m, 横向跨距为 8.23m/ 通道× 4=32.92m，两台除尘器钢支架之间相邻柱距为2.5m。2、施工工艺流程2.1 总体吊装顺序 : 电除尘器设备吊装→风机吊装→除尘器前烟道吊装→除尘器后烟道吊装2.2 分项工程吊装顺序 : 2.2.1除尘器吊装顺序 : 钢支架→底梁→灰斗→壳体→内顶盖→阴极吊挂装置→阴极大框架→锅炉尾部附属设备吊装施工技术措施编号： III-TD-QY-T030-A0 第 2 页 共 10 页阴极小框架→阳极系统→进出口封头→顶部起吊设备2.2.2风机吊装 : 一次风机空投就位→一次风机电机吊装→送风机空投就位→送风机电机吊装→引风机室钢架吊装→引风机设备预存2.2.3除尘器前、后烟道吊装：除尘器前烟道按照顺序号依次从炉左侧向炉右侧吊装，后烟道从烟囱入口烟道向除尘器出口封头依次吊装。3、施工应具备的条件3.1 所有混凝土基础划线找正验收并具备承载条件。3.2 施工机械采用一台DBQ3000塔吊和一台P&H7150履带吊为主吊机械，其中 DBQ3000塔吊主臂长66.32m，副臂长为48m，P&H7150履带吊为主臂工况，主臂长为48.77m。3.3 除尘器前烟道吊装前，DBQ3000塔吊具备退塔条件3.4 施工机具准备序号名称规格数量备注1 塔吊DBQ3000 1 主吊机械2 履带吊P&H7150 1 主吊机械3 汽车吊50t 1 辅助机械4 平板车25t 1 5 钢丝绳Φ 39，L=30m 2 对6 钢丝绳Φ 32.5 ，L=20m 1 对7 钢丝绳Φ 24，L=20m 2 对锅炉尾部附属设备吊装施工技术措施编号： III-TD-QY-T030-A0 第 3 页 共 10 页8 卡环5t 4 9 ...
