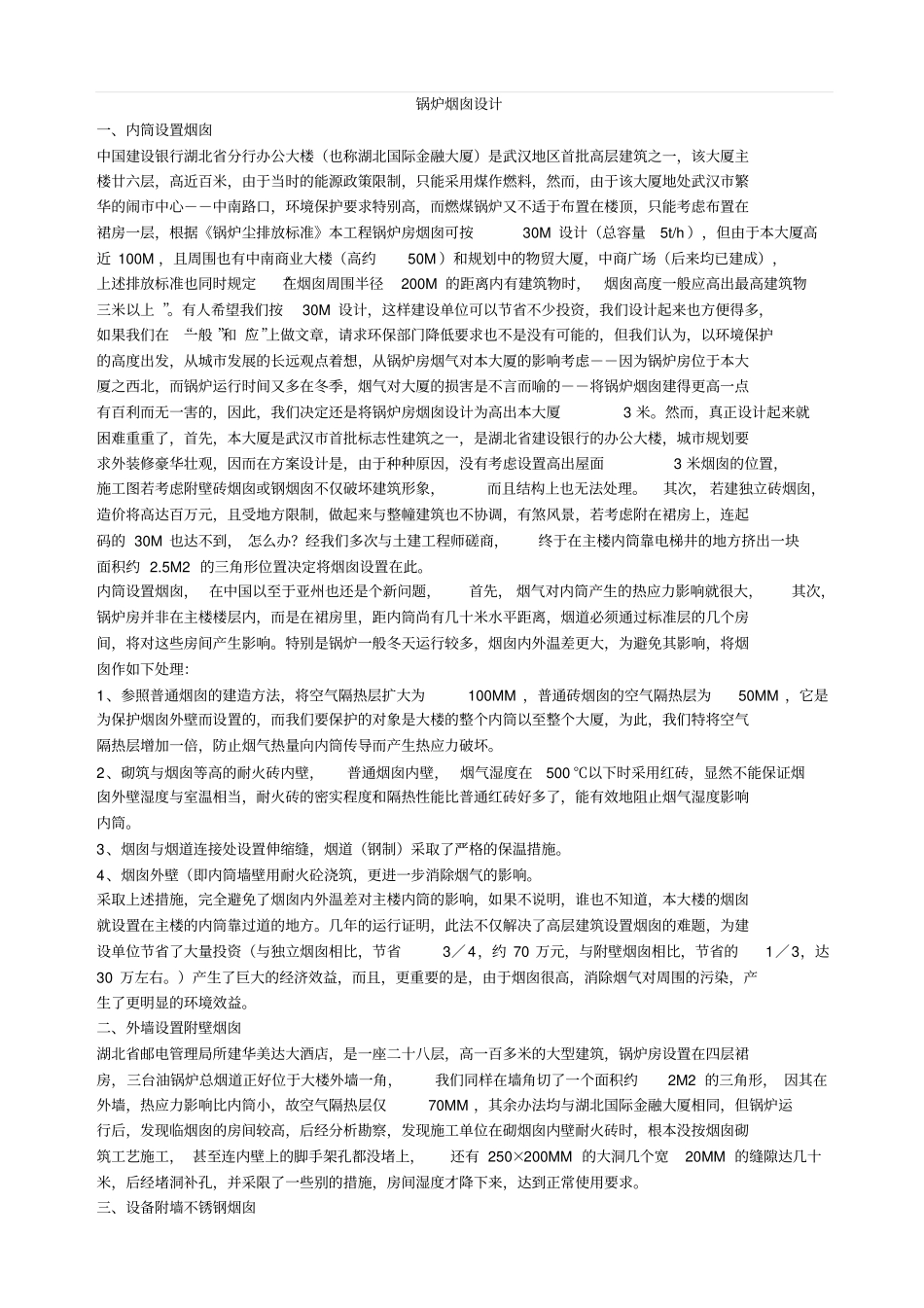

锅炉烟囱设计一、内筒设置烟囱中国建设银行湖北省分行办公大楼（也称湖北国际金融大厦）是武汉地区首批高层建筑之一，该大厦主楼廿六层，高近百米，由于当时的能源政策限制，只能采用煤作燃料，然而，由于该大厦地处武汉市繁华的闹市中心－－中南路口，环境保护要求特别高，而燃煤锅炉又不适于布置在楼顶，只能考虑布置在裙房一层，根据《锅炉尘排放标准》本工程锅炉房烟囱可按30M 设计（总容量5t/h ），但由于本大厦高近 100M ，且周围也有中南商业大楼（高约50M ）和规划中的物贸大厦，中商广场（后来均已建成），上述排放标准也同时规定“在烟囱周围半径200M 的距离内有建筑物时，烟囱高度一般应高出最高建筑物三米以上 ”。有人希望我们按30M 设计，这样建设单位可以节省不少投资，我们设计起来也方便得多，如果我们在 “一般 ”和“应”上做文章，请求环保部门降低要求也不是没有可能的，但我们认为，以环境保护的高度出发，从城市发展的长远观点着想，从锅炉房烟气对本大厦的影响考虑－－因为锅炉房位于本大厦之西北，而锅炉运行时间又多在冬季，烟气对大厦的损害是不言而喻的－－将锅炉烟囱建得更高一点有百利而无一害的，因此，我们决定还是将锅炉房烟囱设计为高出本大厦3 米。然而，真正设计起来就困难重重了，首先，本大厦是武汉市首批标志性建筑之一，是湖北省建设银行的办公大楼，城市规划要求外装修豪华壮观，因而在方案设计是，由于种种原因，没有考虑设置高出屋面3 米烟囱的位置，施工图若考虑附壁砖烟囱或钢烟囱不仅破坏建筑形象，而且结构上也无法处理。其次， 若建独立砖烟囱，造价将高达百万元，且受地方限制，做起来与整幢建筑也不协调，有煞风景，若考虑附在裙房上，连起码的 30M 也达不到， 怎么办？经我们多次与土建工程师磋商，终于在主楼内筒靠电梯井的地方挤出一块面积约 2.5M2 的三角形位置决定将烟囱设置在此。内筒设置烟囱， 在中国以至于亚州也还是个新问题，首先， 烟气对内筒产生的热应力影响就很大，其次，锅炉房并非在主楼楼层内，而是在裙房里，距内筒尚有几十米水平距离，烟道必须通过标准层的几个房间，将对这些房间产生影响。特别是锅炉一般冬天运行较多，烟囱内外温差更大，为避免其影响，将烟囱作如下处理：1、参照普通烟囱的建造方法，将空气隔热层扩大为100MM ，普通砖烟囱的空气隔热层为50MM ，它是为保护烟囱外壁而设置的，而我们要保护的对象是大楼的整个内筒以至整个大厦，为...
