锚杆技术交底

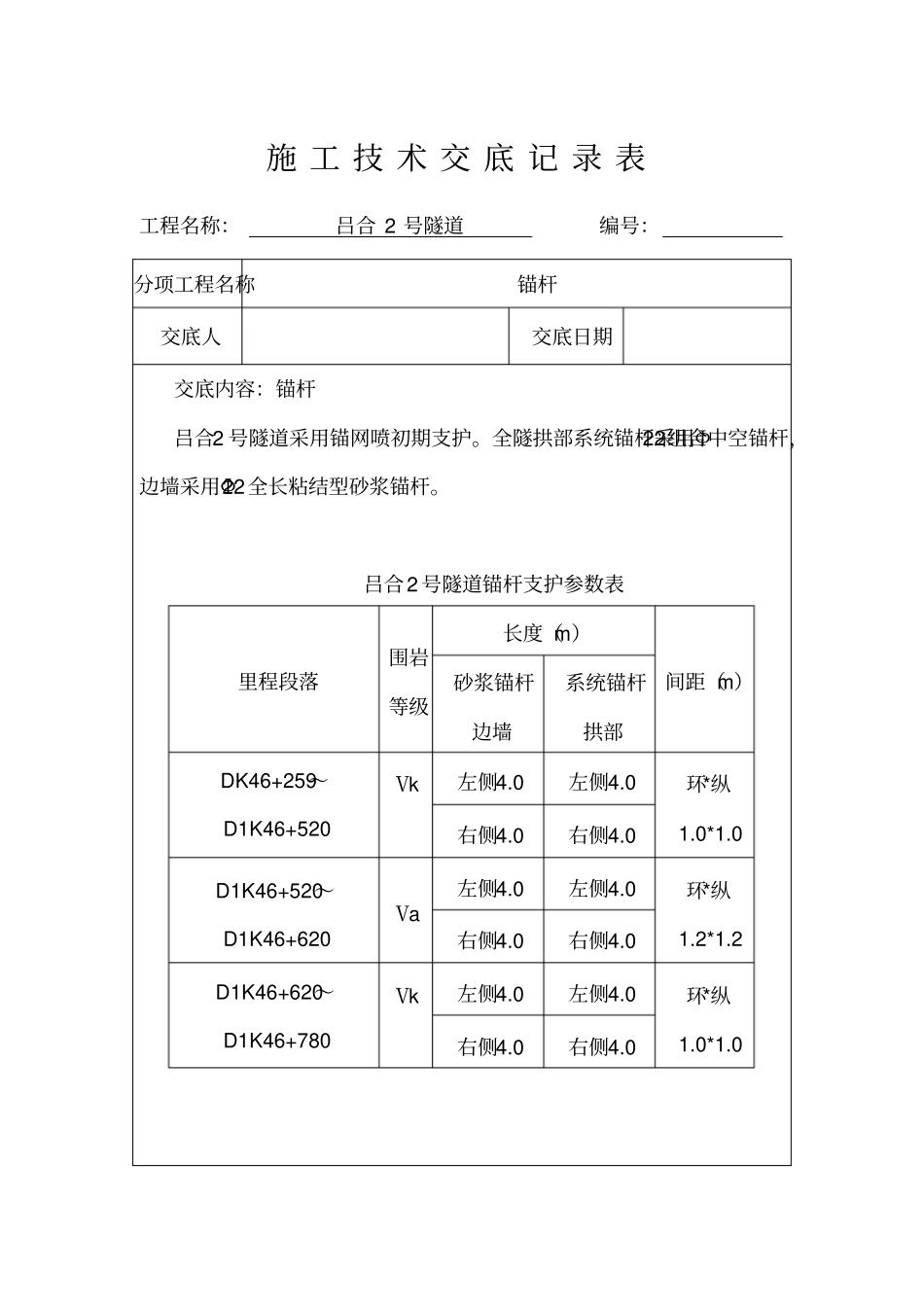

锚杆技术交底_第1页
1/6

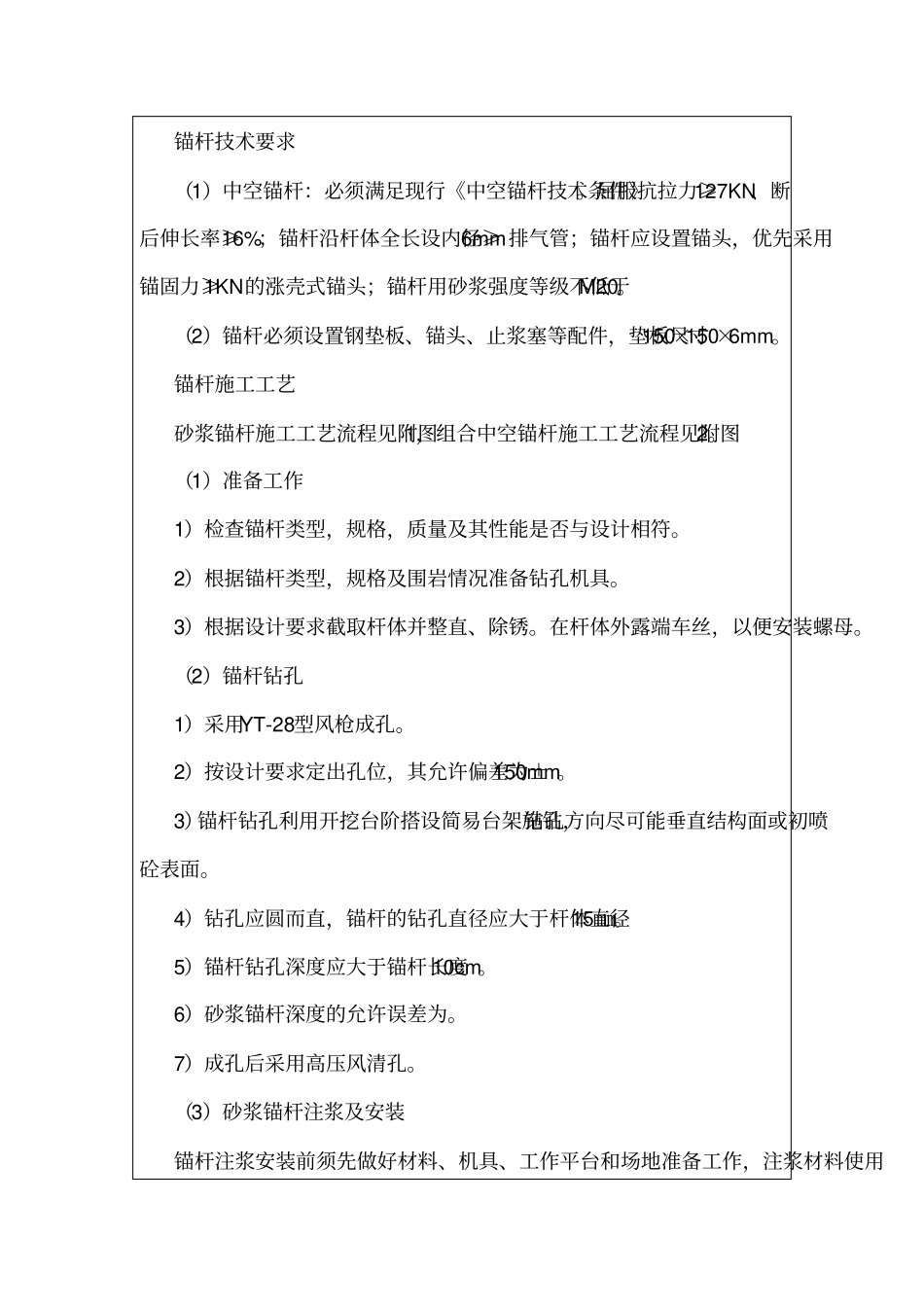

锚杆技术交底_第2页
2/6

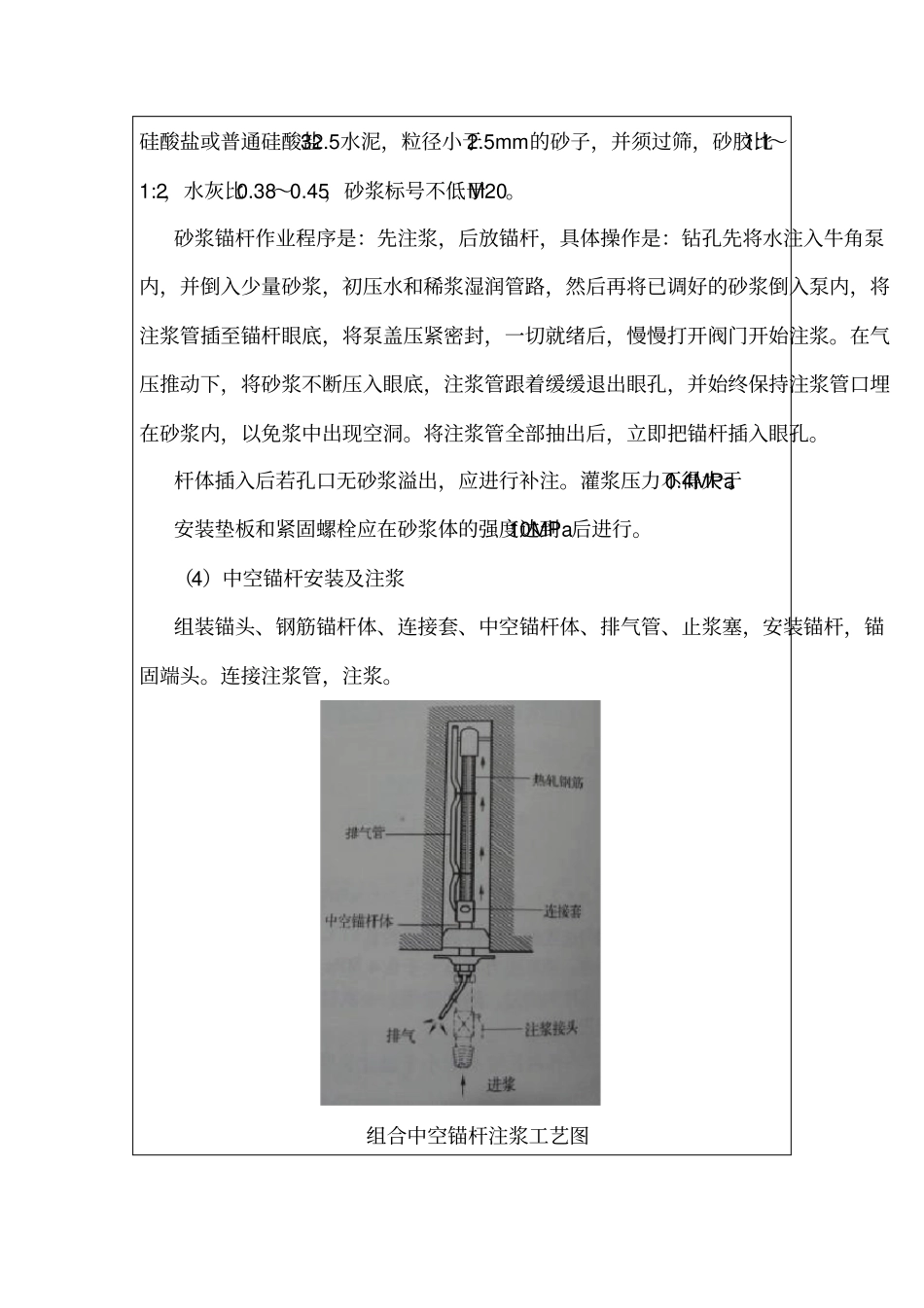

锚杆技术交底_第3页
3/6
施 工 技 术 交 底 记 录 表工程名称:吕合 2 号隧道编号:分项工程名称锚杆交底人交底日期交底内容:锚杆吕合2 号隧道采用锚网喷初期支护。全隧拱部系统锚杆采用Φ22组合中空锚杆,边墙采用Φ22全长粘结型砂浆锚杆。吕合2 号隧道锚杆支护参数表里程段落围岩等级长度(m)间距(m)砂浆锚杆边墙系统锚杆拱部DK46+259~D1K46+520 Ⅴk 左侧4.0 左侧4.0 环*纵1.0*1.0 右侧4.0 右侧4.0 D1K46+520~D1K46+620 Ⅴa 左侧4.0 左侧4.0 环*纵1.2*1.2 右侧4.0 右侧4.0 D1K46+620~D1K46+780 Ⅴk 左侧4.0 左侧4.0 环*纵1.0*1.0 右侧4.0 右侧4.0 锚杆技术要求(1)中空锚杆:必须满足现行《中空锚杆技术条件》。屈服抗拉力≥127KN、断后伸长率≥16%;锚杆沿杆体全长设内径≥6mm排气管;锚杆应设置锚头,优先采用锚固力≥1KN的涨壳式锚头;锚杆用砂浆强度等级不低于M20。(2)锚杆必须设置钢垫板、锚头、止浆塞等配件,垫板尺寸150×150×6mm。锚杆施工工艺砂浆锚杆施工工艺流程见附图1,组合中空锚杆施工工艺流程见附图2。(1)准备工作1)检查锚杆类型,规格,质量及其性能是否与设计相符。2)根据锚杆类型,规格及围岩情况准备钻孔机具。3)根据设计要求截取杆体并整直、除锈。在杆体外露端车丝,以便安装螺母。(2)锚杆钻孔1)采用YT-28型风枪成孔。2)按设计要求定出孔位,其允许偏差为±150mm。3)锚杆钻孔利用开挖台阶搭设简易台架施钻,钻孔方向尽可能垂直结构面或初喷砼表面。4)钻孔应圆而直,锚杆的钻孔直径应大于杆体直径15㎜。5)锚杆钻孔深度应大于锚杆长度10cm。6)砂浆锚杆深度的允许误差为。7)成孔后采用高压风清孔。(3)砂浆锚杆注浆及安装锚杆注浆安装前须先做好材料、机具、工作平台和场地准备工作,注浆材料使用硅酸盐或普通硅酸盐32.5水泥,粒径小于2.5mm的砂子,并须过筛,砂胶比1:1~1:2,水灰比0.38~0.45,砂浆标号不低于M20。砂浆锚杆作业程序是:先注浆,后放锚杆,具体操作是:钻孔先将水注入牛角泵内,并倒入少量砂浆,初压水和稀浆湿润管路,然后再将已调好的砂浆倒入泵内,将注浆管插至锚杆眼底,将泵盖压紧密封,一切就绪后,慢慢打开阀门开始注浆。在气压推动下,将砂浆不断压入眼底,注浆管跟着缓缓退出眼孔,并始终保持注浆管口埋在砂浆内,以免浆中出现空洞。将注浆管全部抽出后,立即把锚杆插入眼孔。杆体插入后若孔口无砂浆溢出,应进行补注。灌浆压力不得大于0.4MPa。安装垫板和紧...
