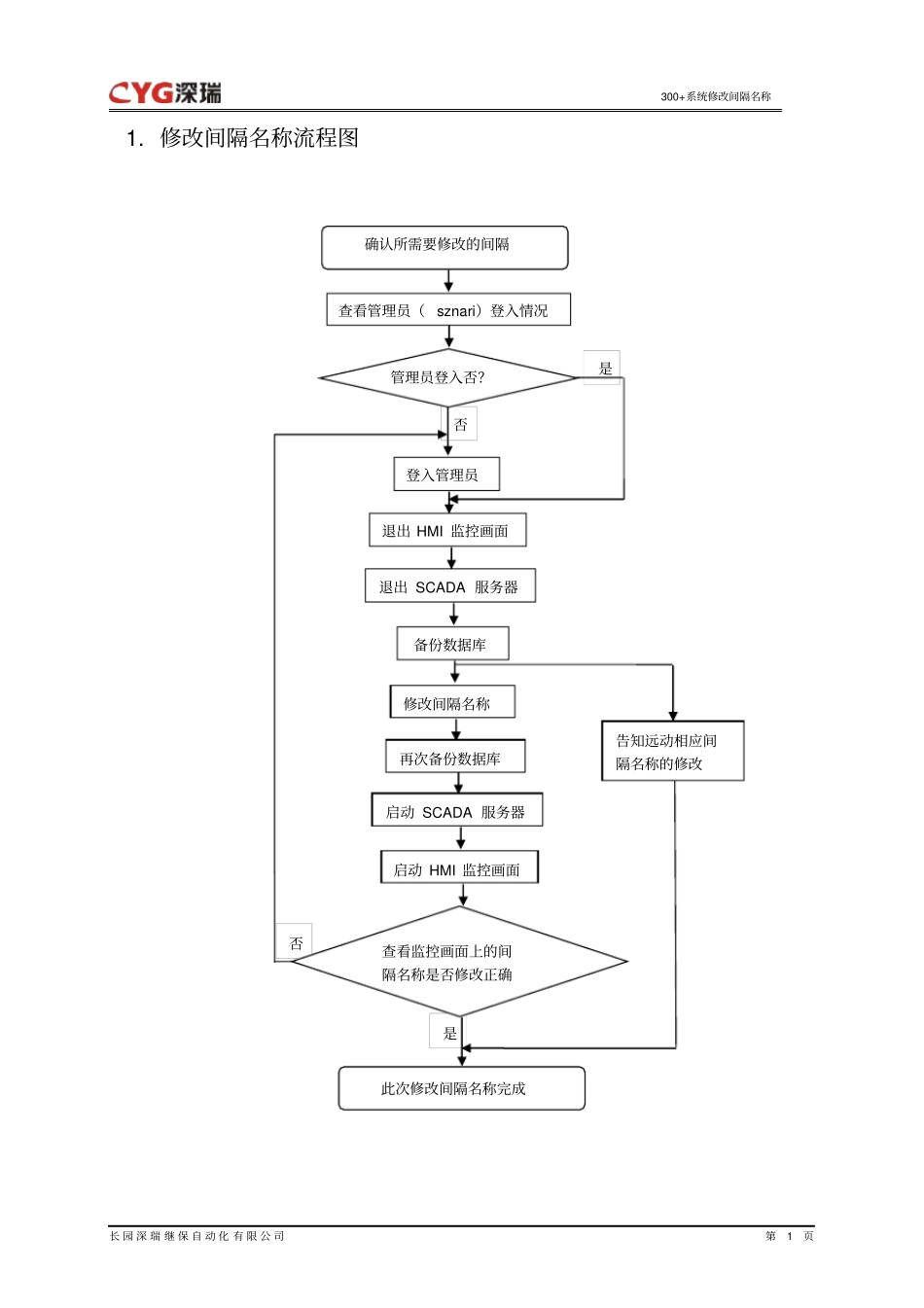

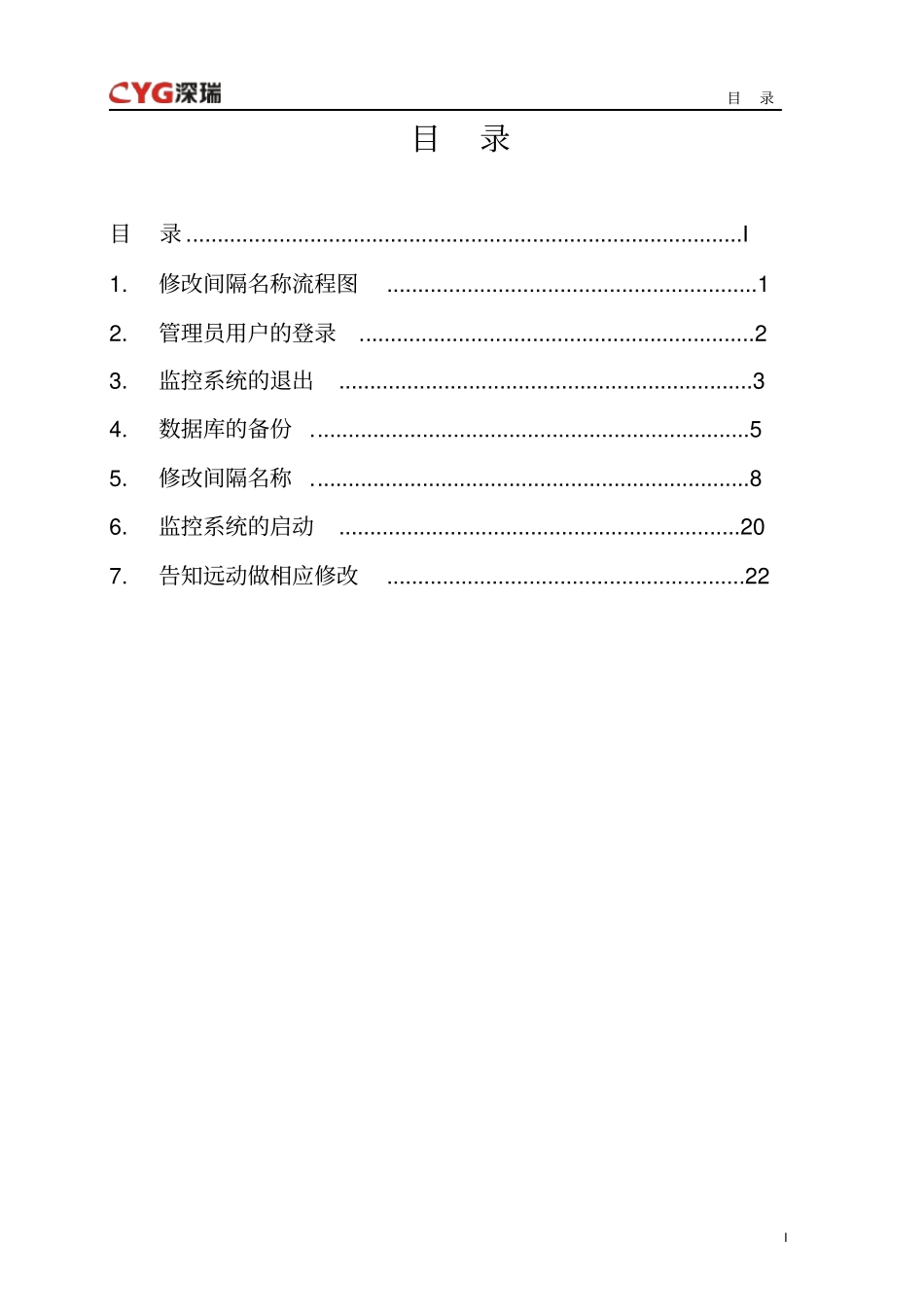

ISA-300+ISA300+系统修改间隔名称编写:陈志泉校核:审核:长园深瑞继保自动化有限公司二〇一一 年一月二十七日目录I目录目录 ..........................................................................................I1.修改间隔名称流程图............................................................12.管理员用户的登录................................................................23.监控系统的退出 ...................................................................34.数据库的备份 .......................................................................55.修改间隔名称 .......................................................................86.监控系统的启动 .................................................................207.告知远动做相应修改..........................................................22300+系统修改间隔名称长 园 深 瑞 继 保 自 动 化 有 限 公 司第1页1. 修改间隔名称流程图否是确认所需要修改的间隔查看管理员( sznari)登入情况管理员登入否?登入管理员退出 HMI 监控画面退出 SCADA 服务器备份数据库修改间隔名称再次备份数据库告知远动相应间隔名称的修改启动 SCADA 服务器启动 HMI 监控画面否是查看监控画面上的间隔名称是否修改正确此次修改间隔名称完成300+系统修改间隔名称长 园 深 瑞 继 保 自 动 化 有 限 公 司第2页2. 管理员用户的登录将管理员“ sznari”登入系统内。左键单击上图红色标示处的“人员登录”图标,打开下图的登录对话框。在注册人员中选中“sznari”,在密码校核中输入原始密码“a”,点击“登入” ,则进入下图。300+系统修改间隔名称长 园 深 瑞 继 保 自 动 化 有 限 公 司第3页当管理员“ sznari”进入“值班员”后,点击“关闭”即可。3. 监控系统的退出首先退出 HMI 监控画面。300+系统修改间隔名称长 园 深 瑞 继 保 自 动 化 有 限 公 司第4页左键单击红色标示处的“退出系统”图标,打开下图的操作对话框。在对话框中“操作人”项中选中“sznari”,操作口令中输入“a”后,点击“确认”键后,稍等数秒即可退出监控画面。下面退出 SCADA 管理器。如上图,先点击关闭页面,直接弹出“退出服务器确认”,选中用户“ sznari”,输入密码“ a”,后点击“确定”...
