门架升降机施工方案

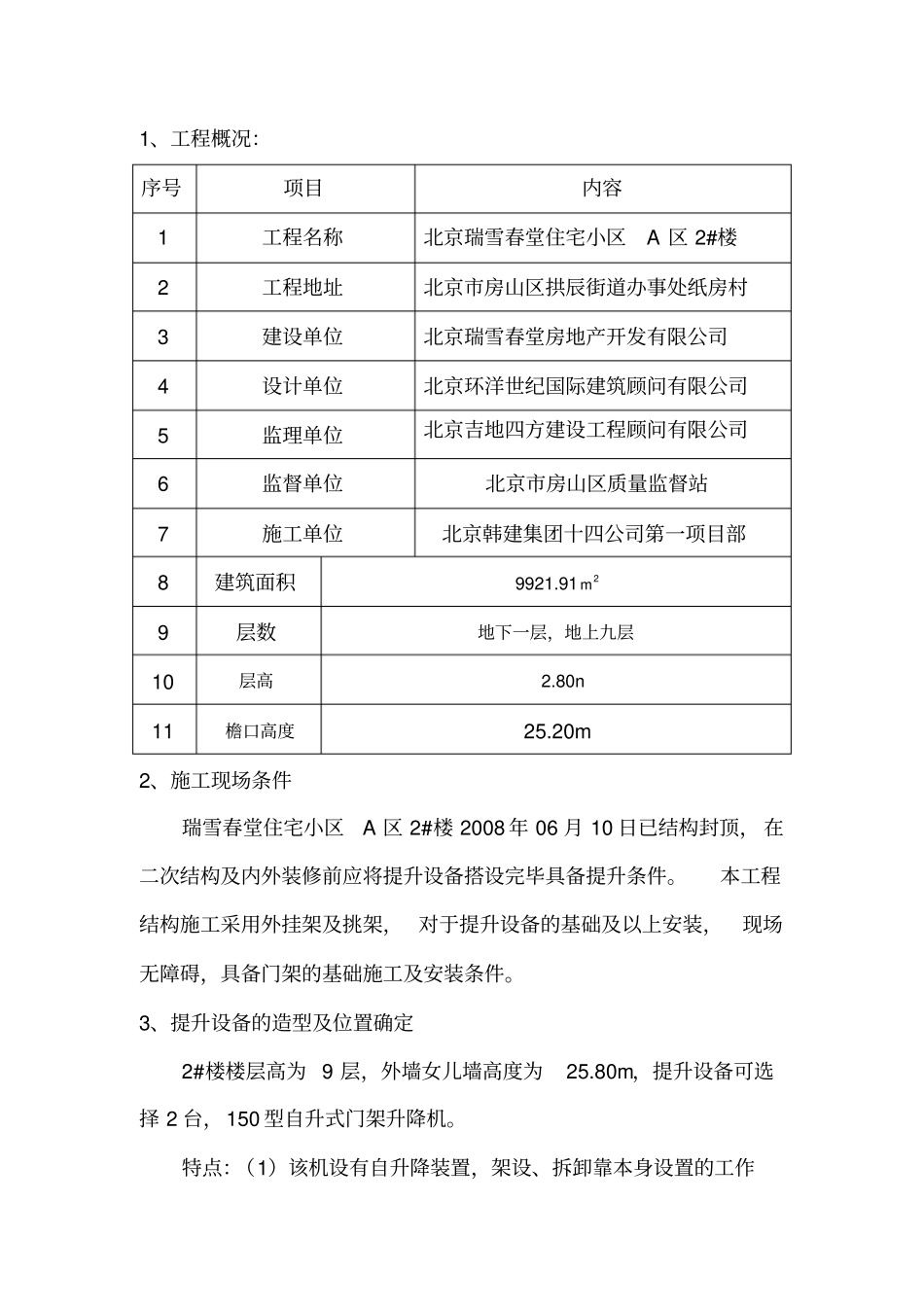

门架升降机施工方案_第1页
1/11

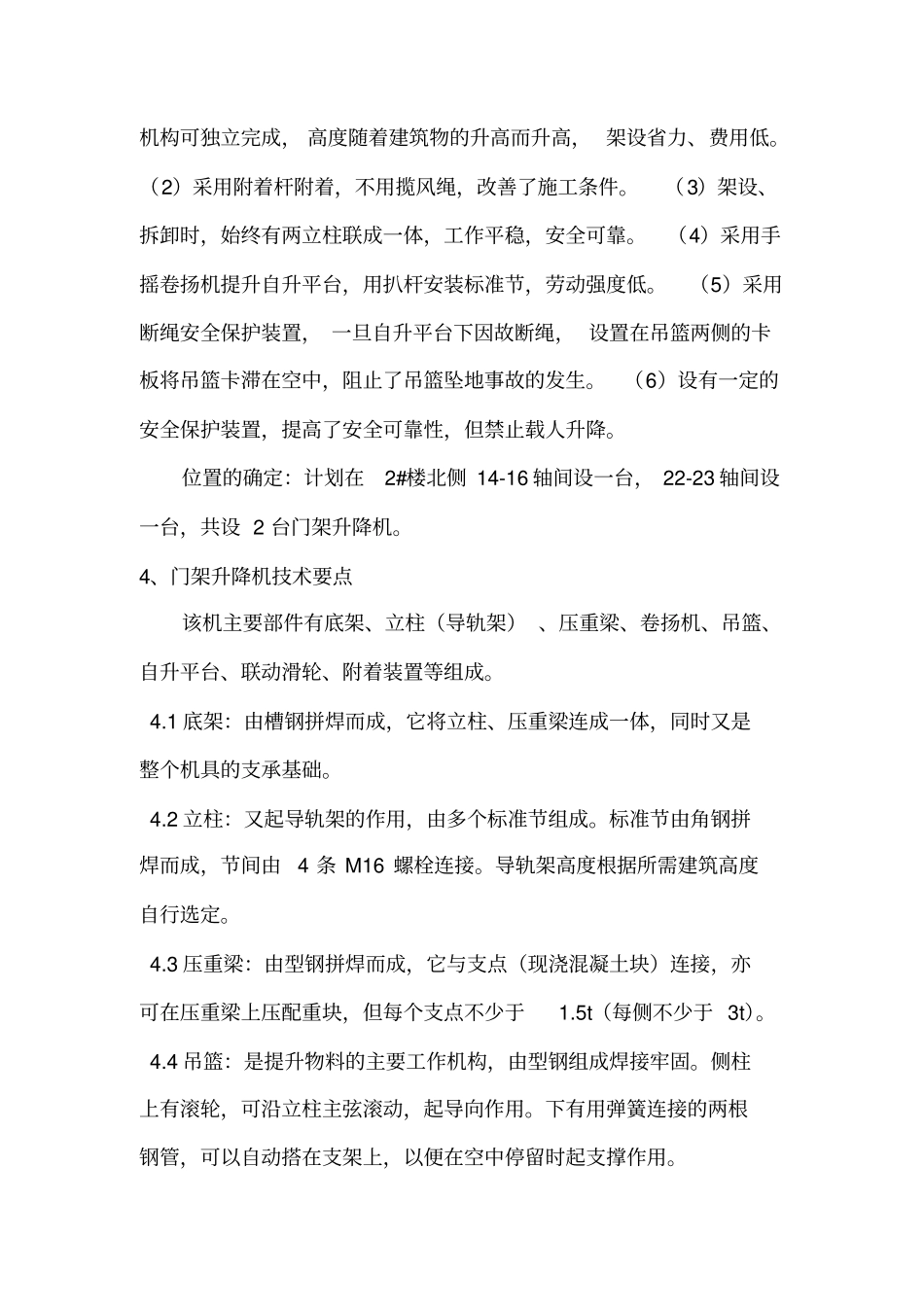

门架升降机施工方案_第2页
2/11

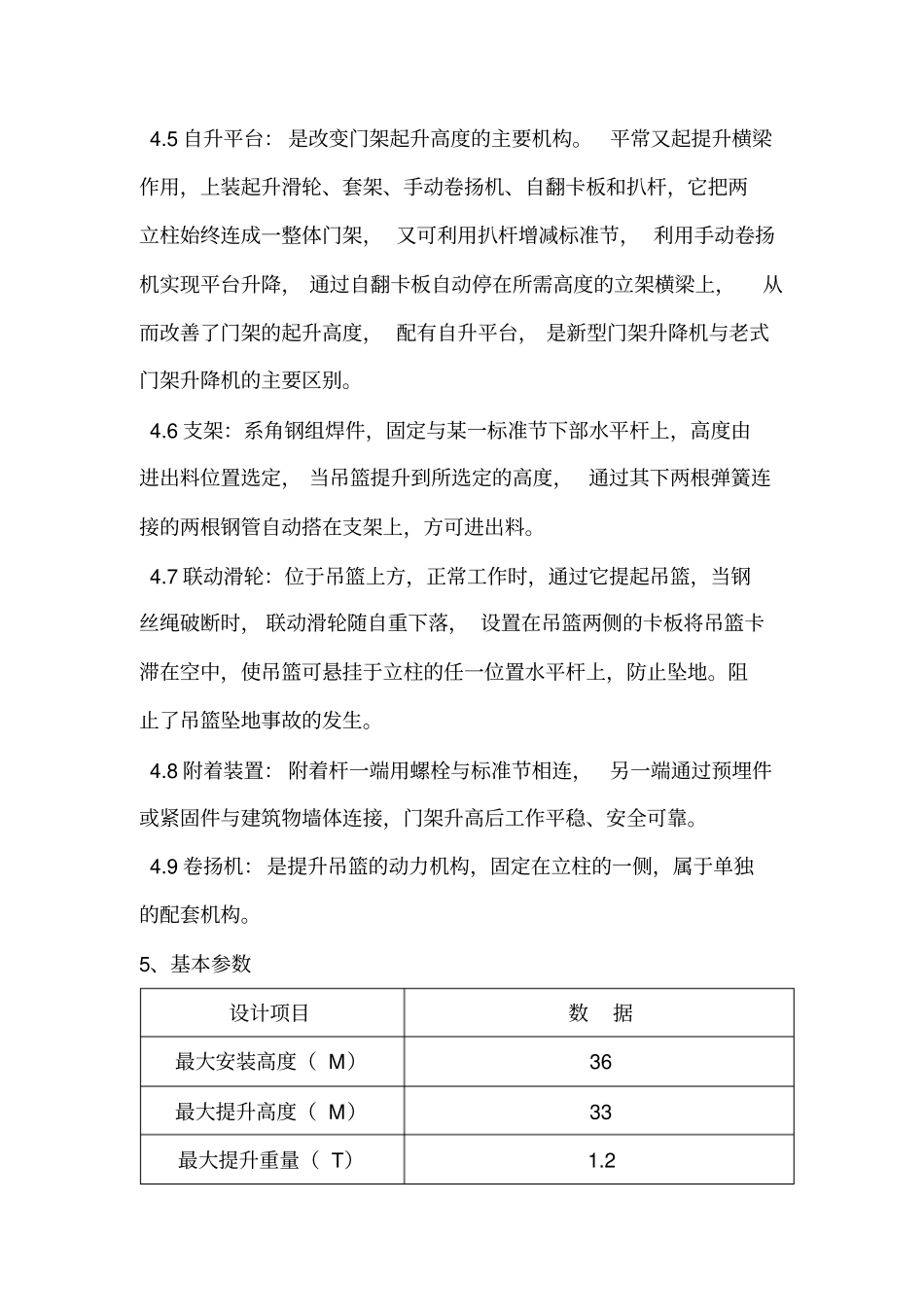

门架升降机施工方案_第3页
3/11
1、工程概况:序号项目内容1 工程名称北京瑞雪春堂住宅小区A 区 2#楼2 工程地址北京市房山区拱辰街道办事处纸房村3 建设单位北京瑞雪春堂房地产开发有限公司4 设计单位北京环洋世纪国际建筑顾问有限公司5 监理单位北京吉地四方建设工程顾问有限公司6 监督单位北京市房山区质量监督站7 施工单位北京韩建集团十四公司第一项目部8 建筑面积9921.91 m29 层数地下一层,地上九层10 层高2.80n 11 檐口高度25.20m 2、施工现场条件瑞雪春堂住宅小区A 区 2#楼 2008 年 06 月 10 日已结构封顶, 在二次结构及内外装修前应将提升设备搭设完毕具备提升条件。本工程结构施工采用外挂架及挑架, 对于提升设备的基础及以上安装,现场无障碍,具备门架的基础施工及安装条件。3、提升设备的造型及位置确定2#楼楼层高为 9 层,外墙女儿墙高度为25.80m,提升设备可选择 2 台,150 型自升式门架升降机。特点:(1)该机设有自升降装置,架设、拆卸靠本身设置的工作机构可独立完成, 高度随着建筑物的升高而升高, 架设省力、费用低。(2)采用附着杆附着,不用揽风绳,改善了施工条件。(3)架设、拆卸时,始终有两立柱联成一体,工作平稳,安全可靠。(4)采用手摇卷扬机提升自升平台,用扒杆安装标准节,劳动强度低。(5)采用断绳安全保护装置, 一旦自升平台下因故断绳, 设置在吊篮两侧的卡板将吊篮卡滞在空中,阻止了吊篮坠地事故的发生。(6)设有一定的安全保护装置,提高了安全可靠性,但禁止载人升降。位置的确定:计划在2#楼北侧 14-16 轴间设一台, 22-23 轴间设一台,共设 2 台门架升降机。4、门架升降机技术要点该机主要部件有底架、立柱(导轨架) 、压重梁、卷扬机、吊篮、自升平台、联动滑轮、附着装置等组成。4.1 底架:由槽钢拼焊而成,它将立柱、压重梁连成一体,同时又是整个机具的支承基础。4.2 立柱:又起导轨架的作用,由多个标准节组成。标准节由角钢拼焊而成,节间由4 条 M16 螺栓连接。导轨架高度根据所需建筑高度自行选定。4.3 压重梁:由型钢拼焊而成,它与支点(现浇混凝土块)连接,亦可在压重梁上压配重块,但每个支点不少于1.5t(每侧不少于 3t)。4.4 吊篮:是提升物料的主要工作机构,由型钢组成焊接牢固。侧柱上有滚轮,可沿立柱主弦滚动,起导向作用。下有用弹簧连接的两根钢管,可以自动搭在支架上,以便在空中停留时起支撑作用。4.5 自升平台: 是改变门架起升高度的主要...
