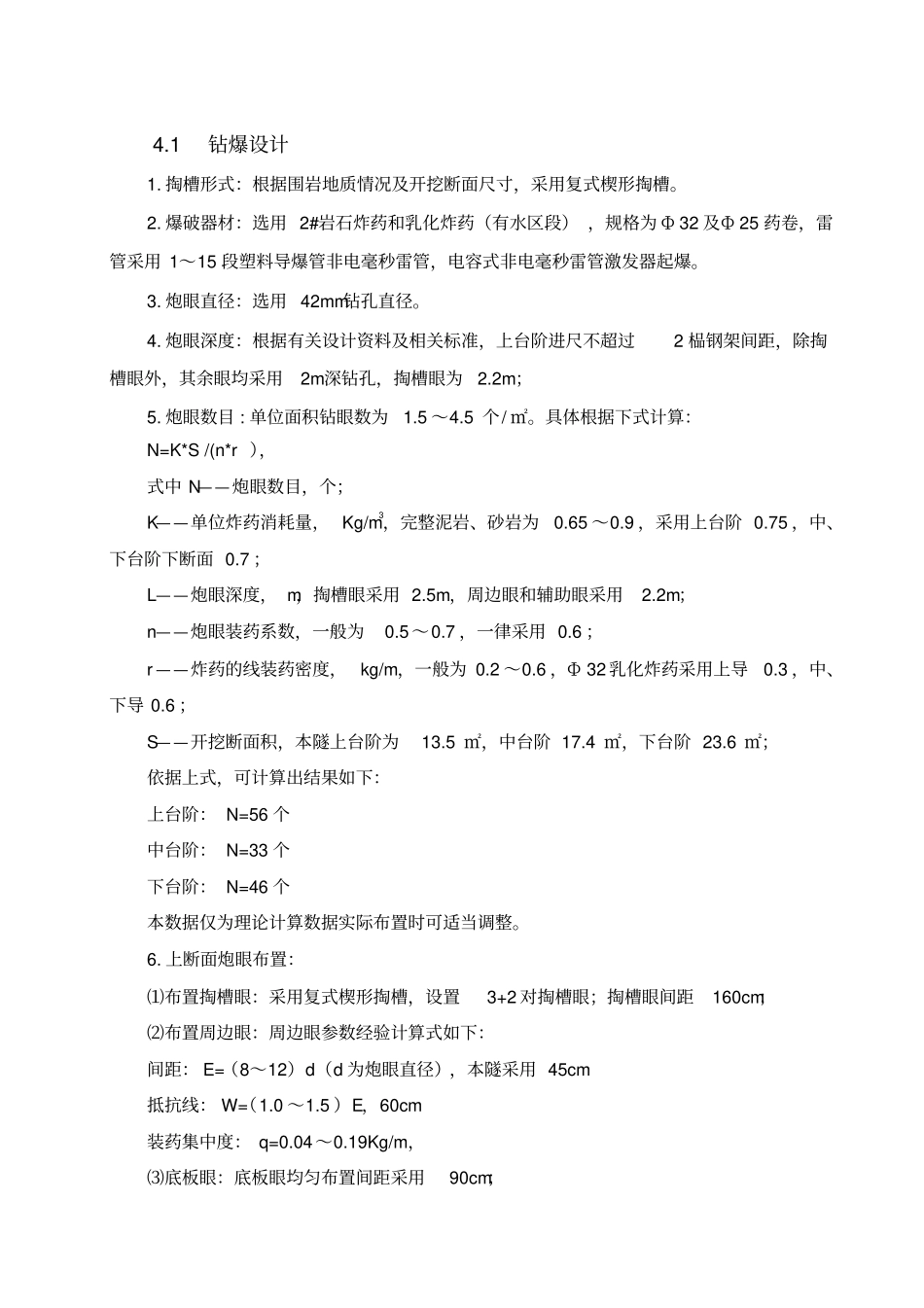

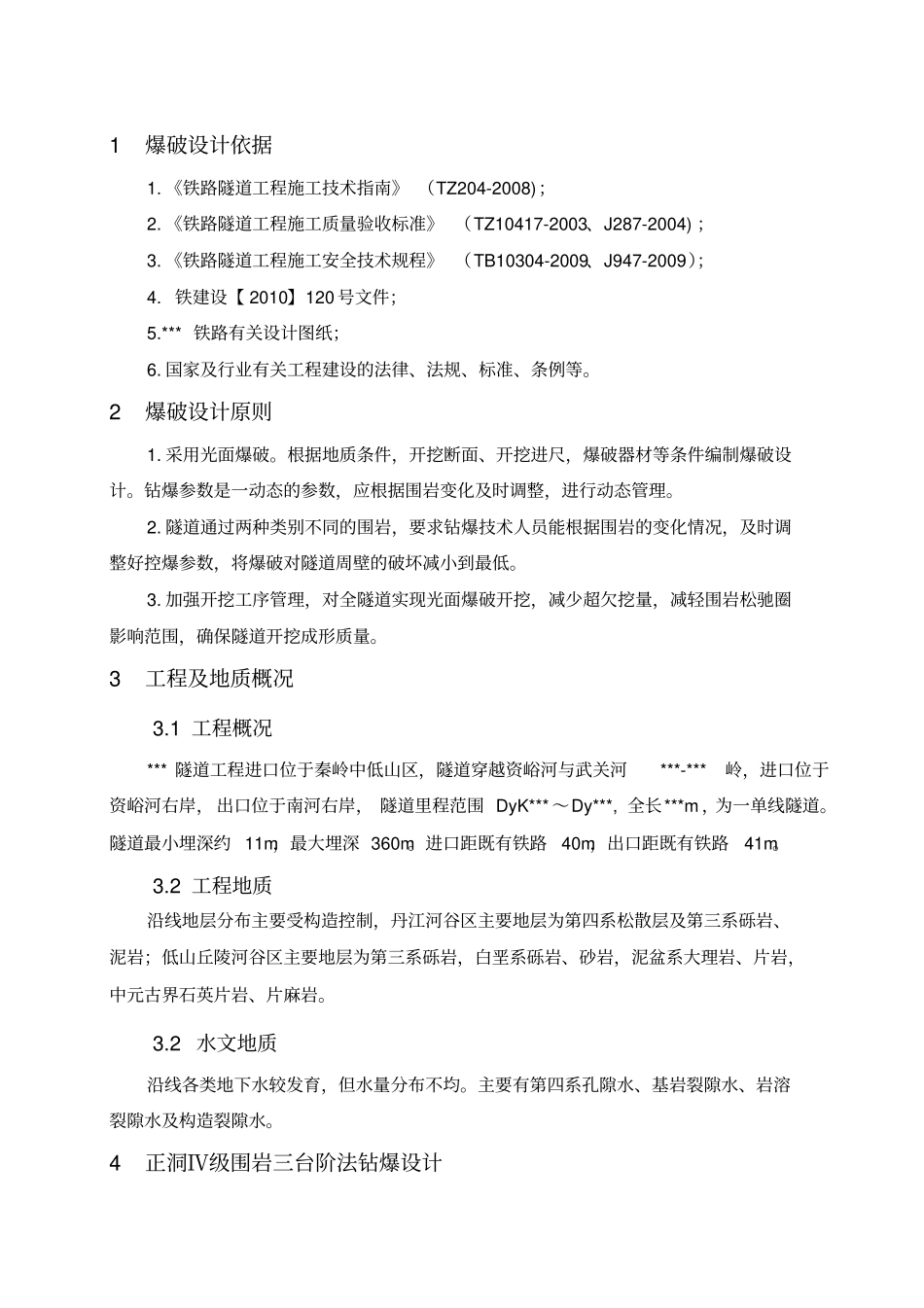

1 爆破设计依据1. 《铁路隧道工程施工技术指南》 （TZ204-2008)；2. 《铁路隧道工程施工质量验收标准》 （TZ10417-2003、J287-2004) ；3. 《铁路隧道工程施工安全技术规程》 （TB10304-2009、J947-2009）；4. 铁建设【 2010】120 号文件；5.*** 铁路有关设计图纸；6. 国家及行业有关工程建设的法律、法规、标准、条例等。2 爆破设计原则1. 采用光面爆破。根据地质条件，开挖断面、开挖进尺，爆破器材等条件编制爆破设计。钻爆参数是一动态的参数，应根据围岩变化及时调整，进行动态管理。2. 隧道通过两种类别不同的围岩，要求钻爆技术人员能根据围岩的变化情况，及时调整好控爆参数，将爆破对隧道周壁的破坏减小到最低。3. 加强开挖工序管理，对全隧道实现光面爆破开挖，减少超欠挖量，减轻围岩松驰圈影响范围，确保隧道开挖成形质量。3 工程及地质概况3.1 工程概况*** 隧道工程进口位于秦岭中低山区，隧道穿越资峪河与武关河***-***岭，进口位于资峪河右岸， 出口位于南河右岸， 隧道里程范围 DyK*** ～Dy***, 全长***m ，为一单线隧道。隧道最小埋深约 11m，最大埋深 360m。进口距既有铁路40m，出口距既有铁路41m。3.2 工程地质沿线地层分布主要受构造控制，丹江河谷区主要地层为第四系松散层及第三系砾岩、泥岩；低山丘陵河谷区主要地层为第三系砾岩，白垩系砾岩、砂岩，泥盆系大理岩、片岩，中元古界石英片岩、片麻岩。3.2 水文地质沿线各类地下水较发育，但水量分布不均。主要有第四系孔隙水、基岩裂隙水、岩溶裂隙水及构造裂隙水。4 正洞Ⅳ级围岩三台阶法钻爆设计4.1 钻爆设计1. 掏槽形式：根据围岩地质情况及开挖断面尺寸，采用复式楔形掏槽。2. 爆破器材：选用 2#岩石炸药和乳化炸药（有水区段） ，规格为 Ф 32 及Ф 25 药卷，雷管采用 1～15 段塑料导爆管非电毫秒雷管，电容式非电毫秒雷管激发器起爆。3. 炮眼直径：选用 42mm钻孔直径。4. 炮眼深度：根据有关设计资料及相关标准，上台阶进尺不超过2 榀钢架间距，除掏槽眼外，其余眼均采用2m深钻孔，掏槽眼为2.2m；5. 炮眼数目 : 单位面积钻眼数为1.5 ～4.5 个/ ㎡。具体根据下式计算：N=K*S /(n*r ），式中 N——炮眼数目，个；K——单位炸药消耗量， Kg/m3，完整泥岩、砂岩为0.65 ～0.9 ，采用上台阶 0.75 ，中、下台阶下断面 0.7 ；L——炮眼深度， m，掏槽眼采用 2.5m，周边眼和辅助眼采用2.2m；n——炮眼装药系数...
