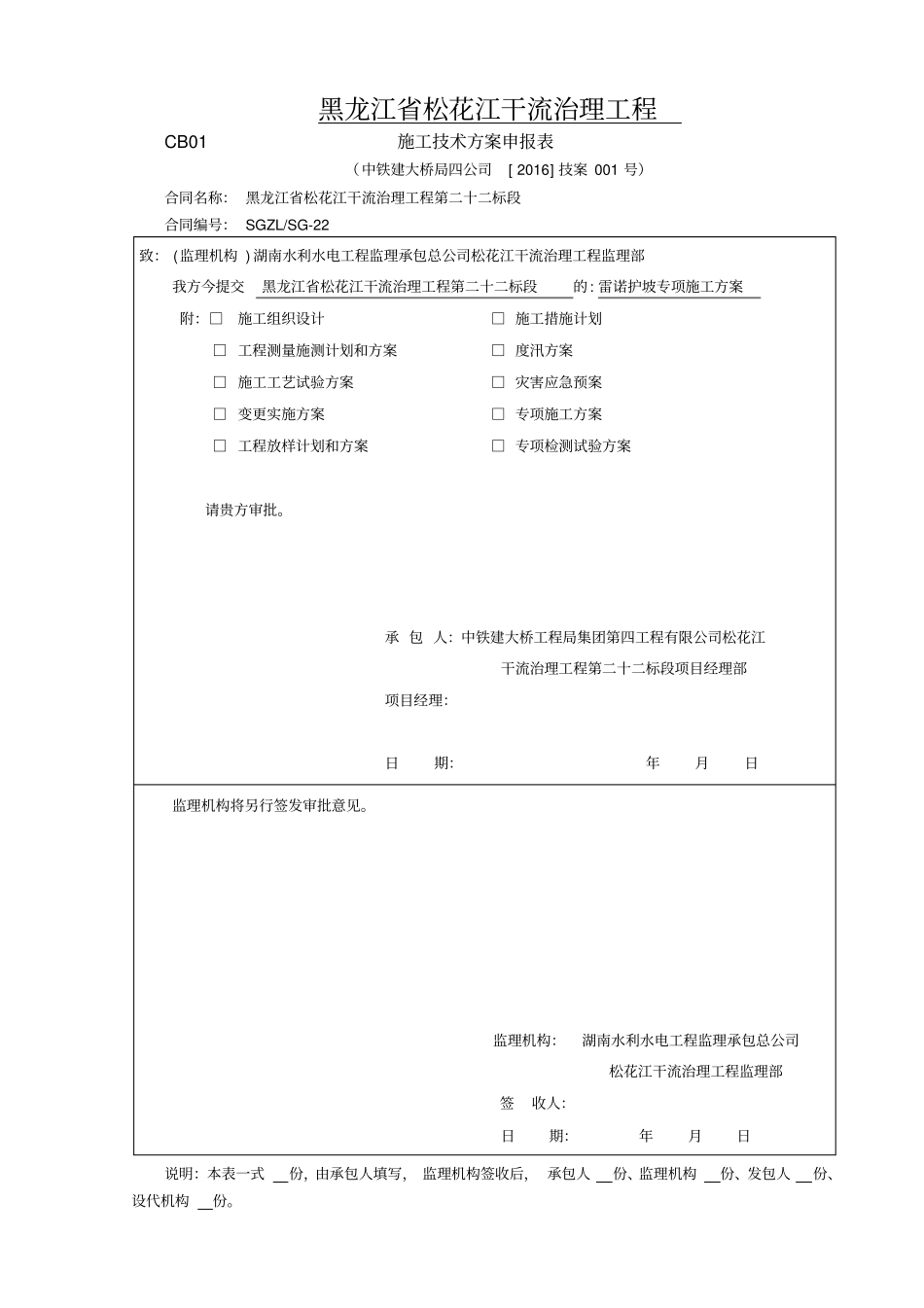

黑龙江省松花江干流治理工程CB01 施工技术方案申报表（中铁建大桥局四公司[ 2016] 技案 001 号）合同名称： 黑龙江省松花江干流治理工程第二十二标段合同编号： SGZL/SG-22致： (监理机构 ) 湖南水利水电工程监理承包总公司松花江干流治理工程监理部我方今提交黑龙江省松花江干流治理工程第二十二标段的: 雷诺护坡专项施工方案附：□施工组织设计□ 施工措施计划□ 工程测量施测计划和方案□ 度汛方案□ 施工工艺试验方案□ 灾害应急预案□ 变更实施方案□ 专项施工方案□ 工程放样计划和方案□ 专项检测试验方案请贵方审批。承 包 人：中铁建大桥工程局集团第四工程有限公司松花江干流治理工程第二十二标段项目经理部项目经理：日期：年月日监理机构将另行签发审批意见。监理机构：湖南水利水电工程监理承包总公司松花江干流治理工程监理部签收人：日期：年月日说明：本表一式份，由承包人填写， 监理机构签收后， 承包人份、监理机构份、发包人份、设代机构份。黑龙江省松花江干流治理工程第二十二标段雷诺护坡专项施工方案编制：复核：审批：中铁建大桥工程局集团第四工程有限公司松花江干流治理工程第二十二标段项目部二 O一六年三月三十日雷诺护坡专项施工方案一、工程概况本标为莲望堤防， 起始桩号 1+110-21+834，全长。全线迎水坡设置为雷诺护垫护坡形式。清单工程量为71059m3 。（一）相关设计参数 1、雷诺护垫结构是由双绞合六边形金属网格组合而成，网面抗拉强度不小于30KN/m。网面钢丝直径分两种，盖板为，边板、端板、隔板及底板为；边端钢丝直径；绑扎钢丝直径；钢丝直径公差±。钢丝最小抗拉强度需在350N/mm2-500N/mm2，经过拉伸加工成的成品钢丝最小断裂延伸率为8%，实验要求长度不短于25cm。 2、雷诺护垫规格为23cm厚，内部每间隔 1m采用双隔板隔成独立单元；宽度选用2m，长度选用 6m；长度、宽度公差± 5%，厚度公差±；雷诺护垫为一次成型生产，除盖板外，边板、端板、隔板及底板间不可分割。3、雷诺护垫网孔规格为： 6（D）× 8（L）cm，其中 D的误差范围： 0~+，L 的误差范围：±， D为两个双绞合同侧之间的距离。4、雷诺护垫钢丝镀层为高尔凡（GALFAN，5%铝- 锌合金 +稀土元素）。5、雷诺护垫填充石料必须是新鲜或弱微风化岩石，饱和抗压强度＞30Mpa，软化系数＞，冻融损失率＜ 1%。石料粒径 7cm~15cm，d50=12cm，在不放置雷诺护垫表面的前提下，超逊径不超过5%。（二）雷诺护坡...
