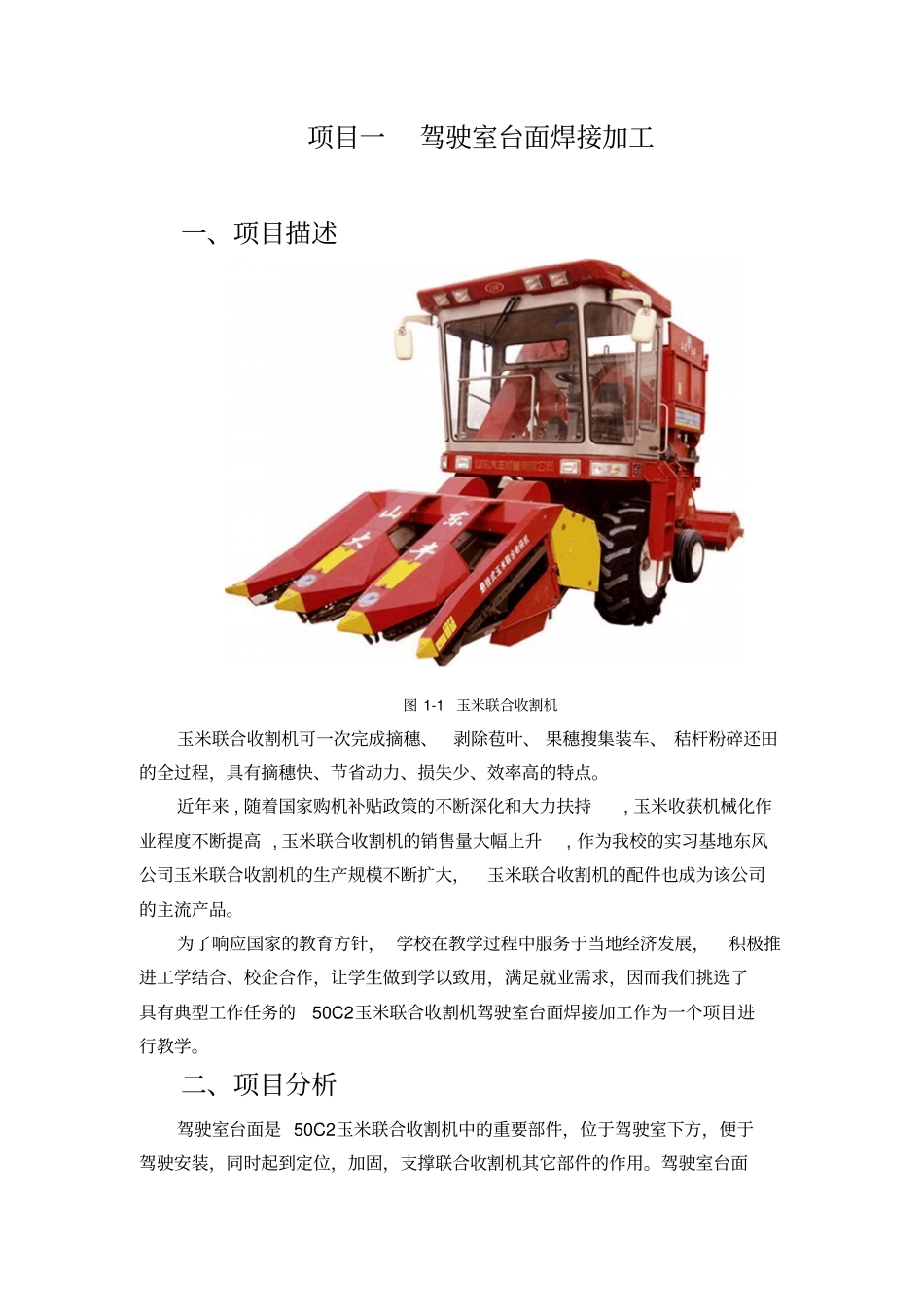

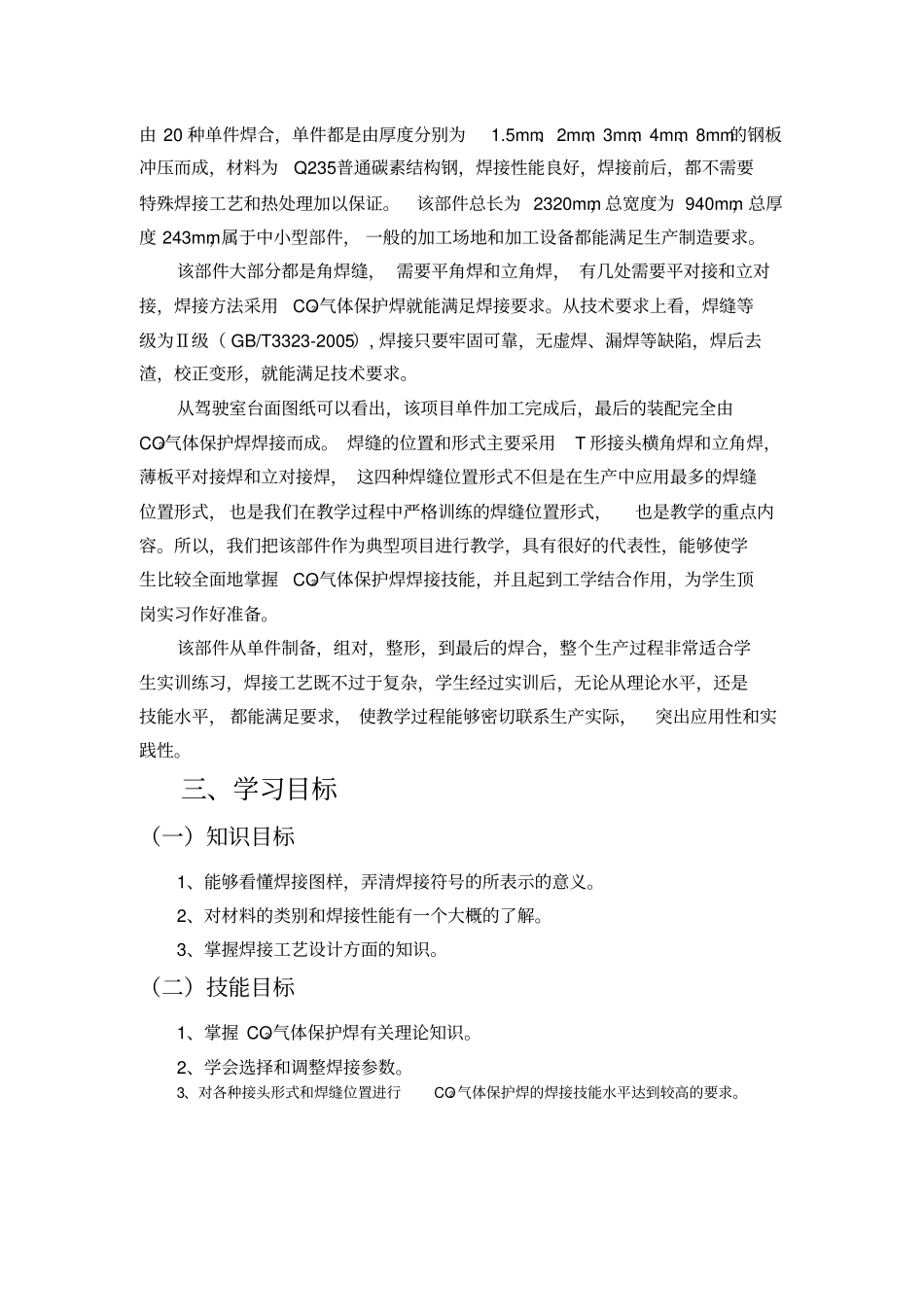

项目一驾驶室台面焊接加工一、项目描述图 1-1 玉米联合收割机玉米联合收割机可一次完成摘穗、剥除苞叶、 果穗搜集装车、 秸杆粉碎还田的全过程,具有摘穗快、节省动力、损失少、效率高的特点。近年来 , 随着国家购机补贴政策的不断深化和大力扶持, 玉米收获机械化作业程度不断提高 , 玉米联合收割机的销售量大幅上升, 作为我校的实习基地东风公司玉米联合收割机的生产规模不断扩大,玉米联合收割机的配件也成为该公司的主流产品。为了响应国家的教育方针, 学校在教学过程中服务于当地经济发展,积极推进工学结合、校企合作,让学生做到学以致用,满足就业需求,因而我们挑选了具有典型工作任务的50C2玉米联合收割机驾驶室台面焊接加工作为一个项目进行教学。二、项目分析驾驶室台面是 50C2玉米联合收割机中的重要部件,位于驾驶室下方,便于驾驶安装,同时起到定位,加固,支撑联合收割机其它部件的作用。驾驶室台面由 20 种单件焊合,单件都是由厚度分别为1.5mm、2mm、3mm、4mm、8mm的钢板冲压而成,材料为Q235普通碳素结构钢,焊接性能良好,焊接前后,都不需要特殊焊接工艺和热处理加以保证。该部件总长为 2320mm,总宽度为 940mm,总厚度 243mm,属于中小型部件, 一般的加工场地和加工设备都能满足生产制造要求。该部件大部分都是角焊缝, 需要平角焊和立角焊, 有几处需要平对接和立对接,焊接方法采用CO2 气体保护焊就能满足焊接要求。从技术要求上看,焊缝等级为Ⅱ级( GB/T3323-2005), 焊接只要牢固可靠,无虚焊、漏焊等缺陷,焊后去渣,校正变形,就能满足技术要求。从驾驶室台面图纸可以看出,该项目单件加工完成后,最后的装配完全由CO2气体保护焊焊接而成。 焊缝的位置和形式主要采用T 形接头横角焊和立角焊,薄板平对接焊和立对接焊, 这四种焊缝位置形式不但是在生产中应用最多的焊缝位置形式, 也是我们在教学过程中严格训练的焊缝位置形式,也是教学的重点内容。所以,我们把该部件作为典型项目进行教学,具有很好的代表性,能够使学生比较全面地掌握CO2 气体保护焊焊接技能,并且起到工学结合作用,为学生顶岗实习作好准备。该部件从单件制备,组对,整形,到最后的焊合,整个生产过程非常适合学生实训练习,焊接工艺既不过于复杂,学生经过实训后,无论从理论水平,还是技能水平, 都能满足要求, 使教学过程能够密切联系生产实际,突出应用性和实践性。三、学习目标(一)知识目标1、能够看懂...
