项目二LED枕边方便灯电路

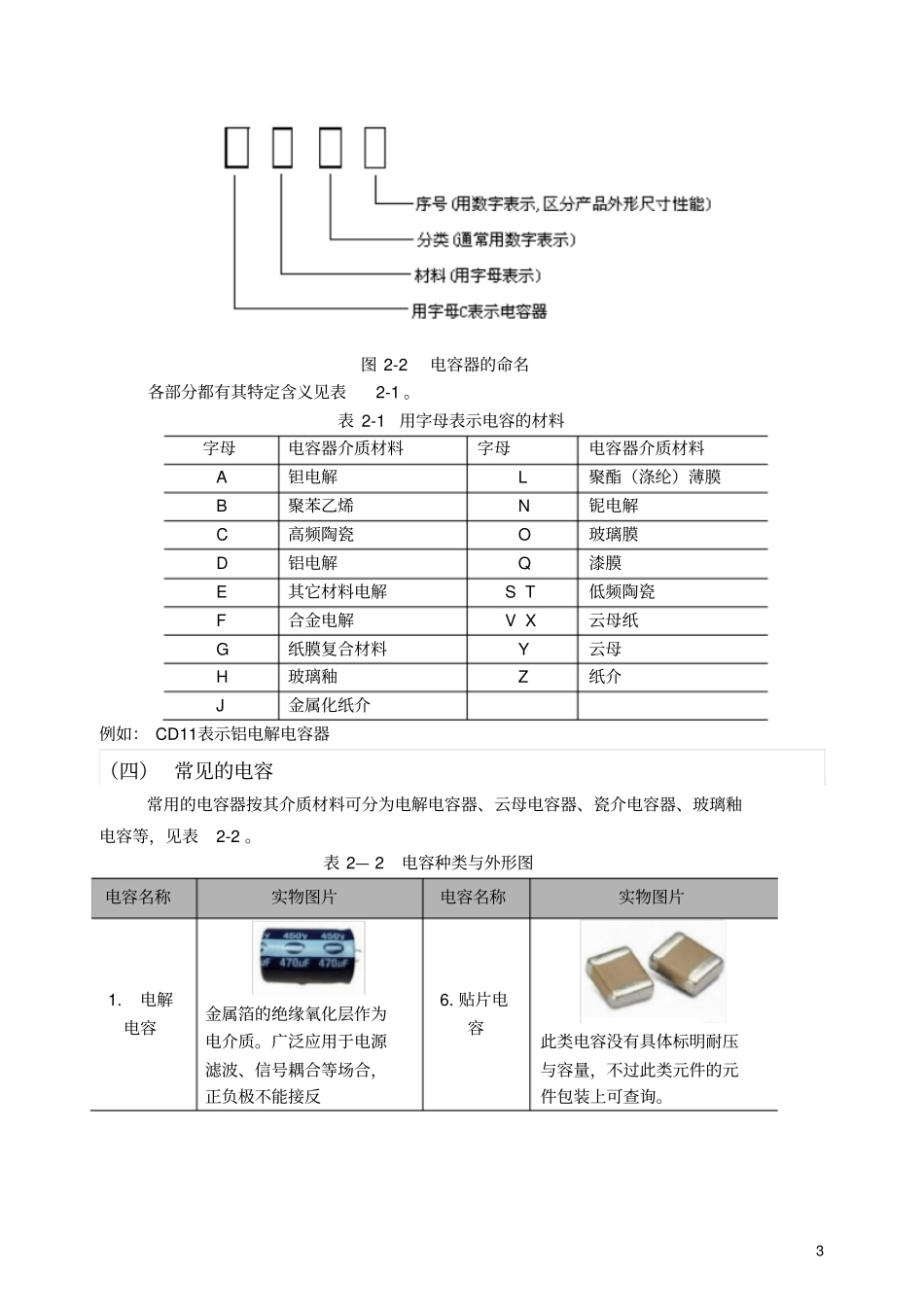

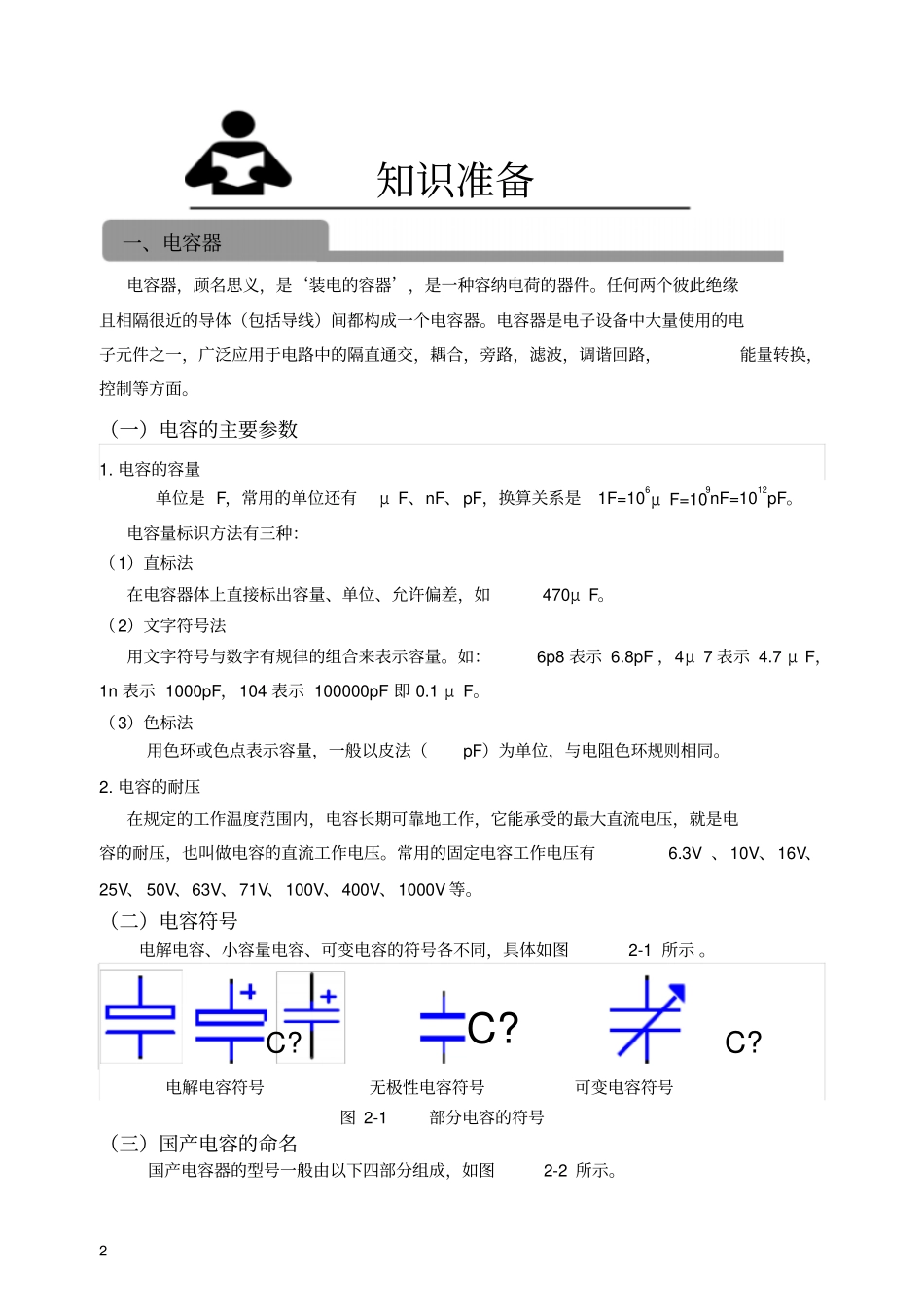

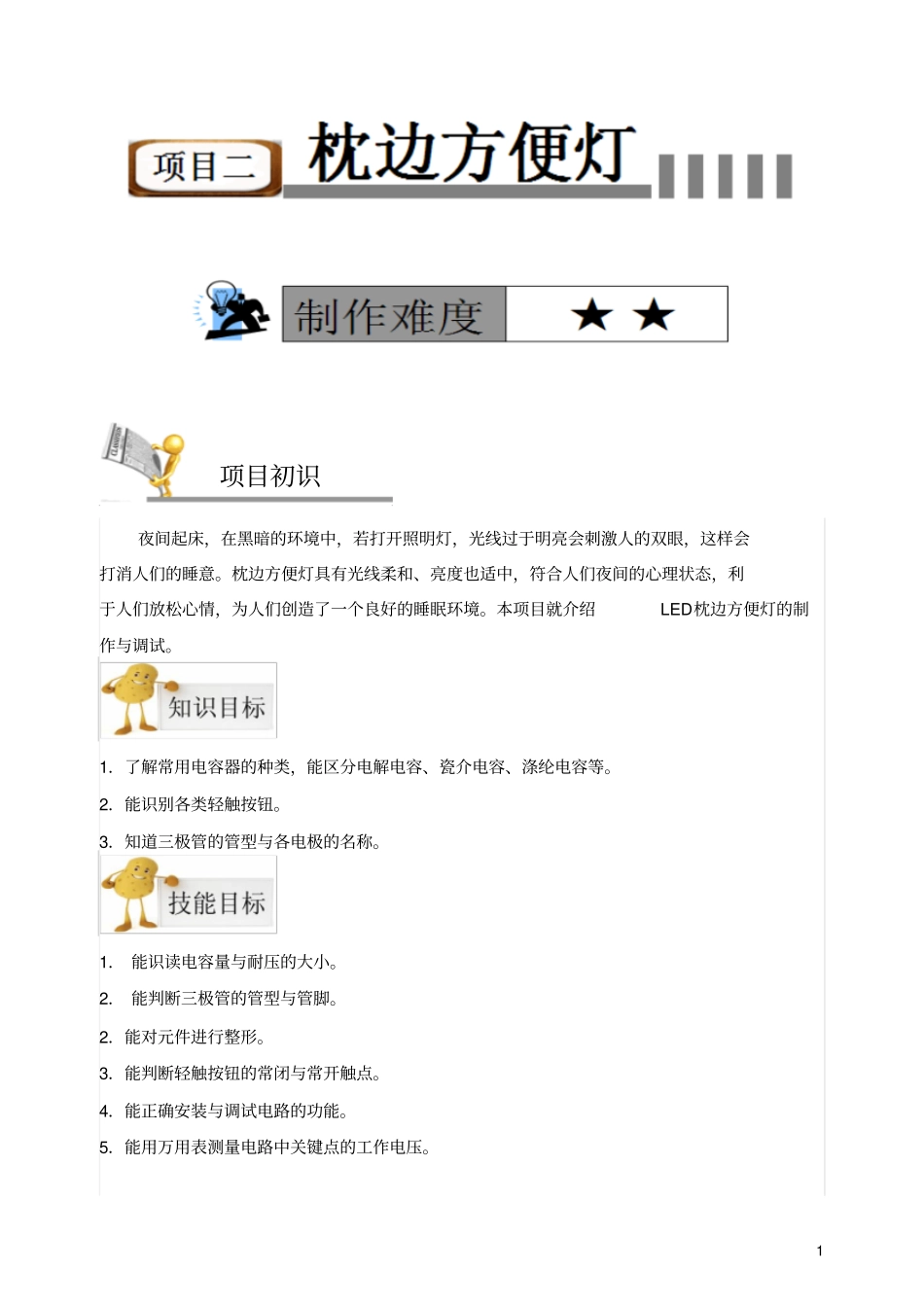

1 夜间起床，在黑暗的环境中，若打开照明灯，光线过于明亮会刺激人的双眼，这样会打消人们的睡意。枕边方便灯具有光线柔和、亮度也适中，符合人们夜间的心理状态，利于人们放松心情，为人们创造了一个良好的睡眠环境。本项目就介绍LED枕边方便灯的制作与调试。1．了解常用电容器的种类，能区分电解电容、瓷介电容、涤纶电容等。2．能识别各类轻触按钮。3．知道三极管的管型与各电极的名称。1． 能识读电容量与耐压的大小。2． 能判断三极管的管型与管脚。2．能对元件进行整形。3．能判断轻触按钮的常闭与常开触点。4．能正确安装与调试电路的功能。5．能用万用表测量电路中关键点的工作电压。项目初识2 电容器，顾名思义，是‘装电的容器’，是一种容纳电荷的器件。任何两个彼此绝缘且相隔很近的导体（包括导线）间都构成一个电容器。电容器是电子设备中大量使用的电子元件之一，广泛应用于电路中的隔直通交，耦合，旁路，滤波，调谐回路，能量转换，控制等方面。（一）电容的主要参数1. 电容的容量单位是 F，常用的单位还有μ F、nF、pF，换算关系是1F=106μ F=109nF=1012pF。电容量标识方法有三种：（1）直标法在电容器体上直接标出容量、单位、允许偏差，如470μ F。（2）文字符号法用文字符号与数字有规律的组合来表示容量。如：6p8 表示 6.8pF ，4μ 7 表示 4.7 μ F，1n 表示 1000pF，104 表示 100000pF 即 0.1 μ F。（3）色标法用色环或色点表示容量，一般以皮法（pF）为单位，与电阻色环规则相同。2. 电容的耐压在规定的工作温度范围内，电容长期可靠地工作，它能承受的最大直流电压，就是电容的耐压，也叫做电容的直流工作电压。常用的固定电容工作电压有 6.3V 、10V、16V、25V、 50V、63V、71V、100V、400V、1000V 等。（二）电容符号电解电容、小容量电容、可变电容的符号各不同，具体如图2-1 所示 。C?C?C?电解电容符号无极性电容符号可变电容符号图 2-1 部分电容的符号（三）国产电容的命名国产电容器的型号一般由以下四部分组成，如图2-2 所示。一、电容器知识准备3 图 2-2 电容器的命名各部分都有其特定含义见表2-1 。表 2-1 用字母表示电容的材料字母电容器介质材料字母电容器介质材料A 钽电解L 聚酯（涤纶）薄膜B 聚苯乙烯N 铌电解C 高频陶瓷O 玻璃膜D 铝电解Q 漆膜E 其它材料电解S T 低频陶瓷F 合金电解V X 云母纸G 纸膜复合材料Y 云母H 玻璃釉Z 纸介J 金属化纸介...
