预制梁吊装监理细则-五洲

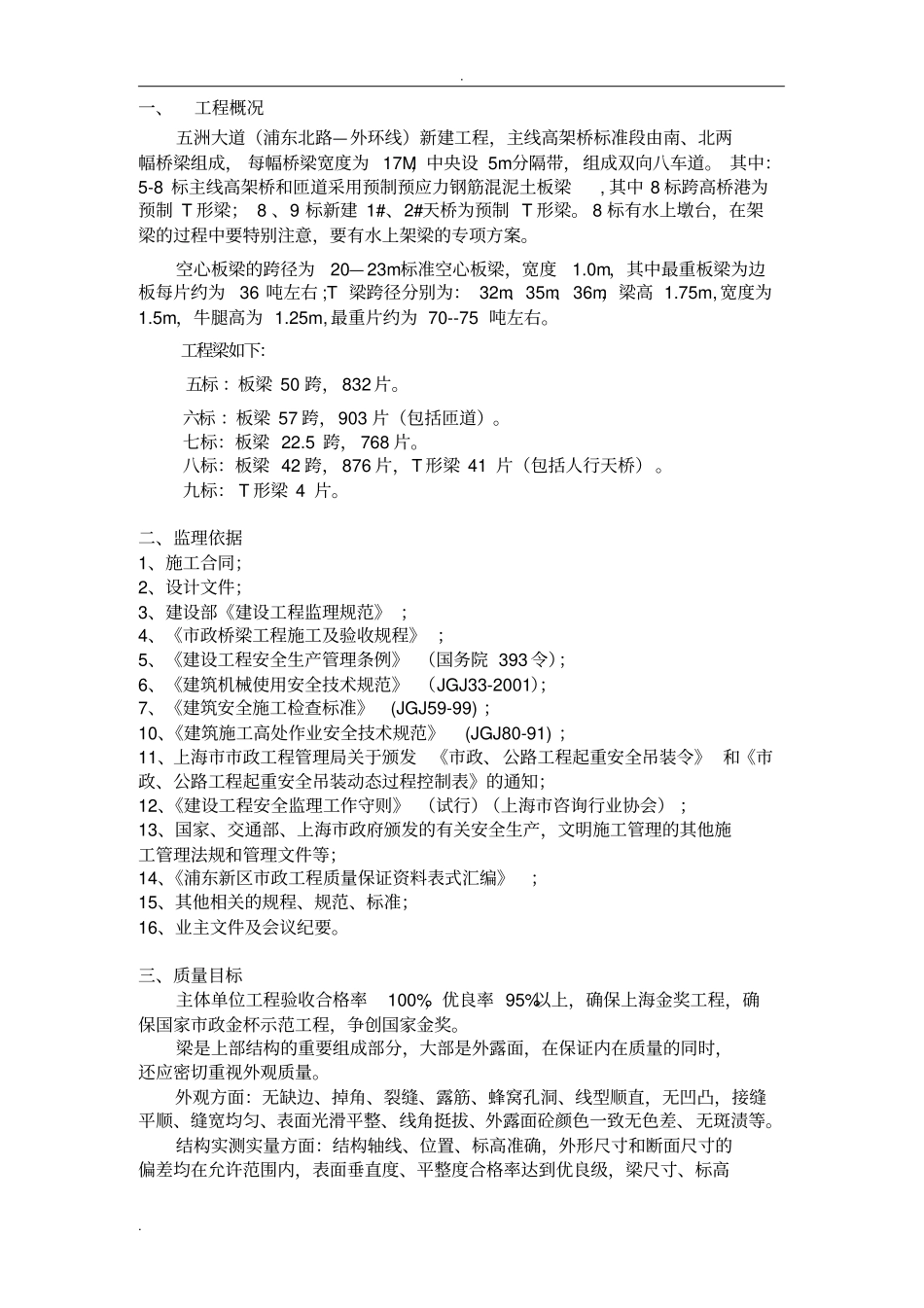

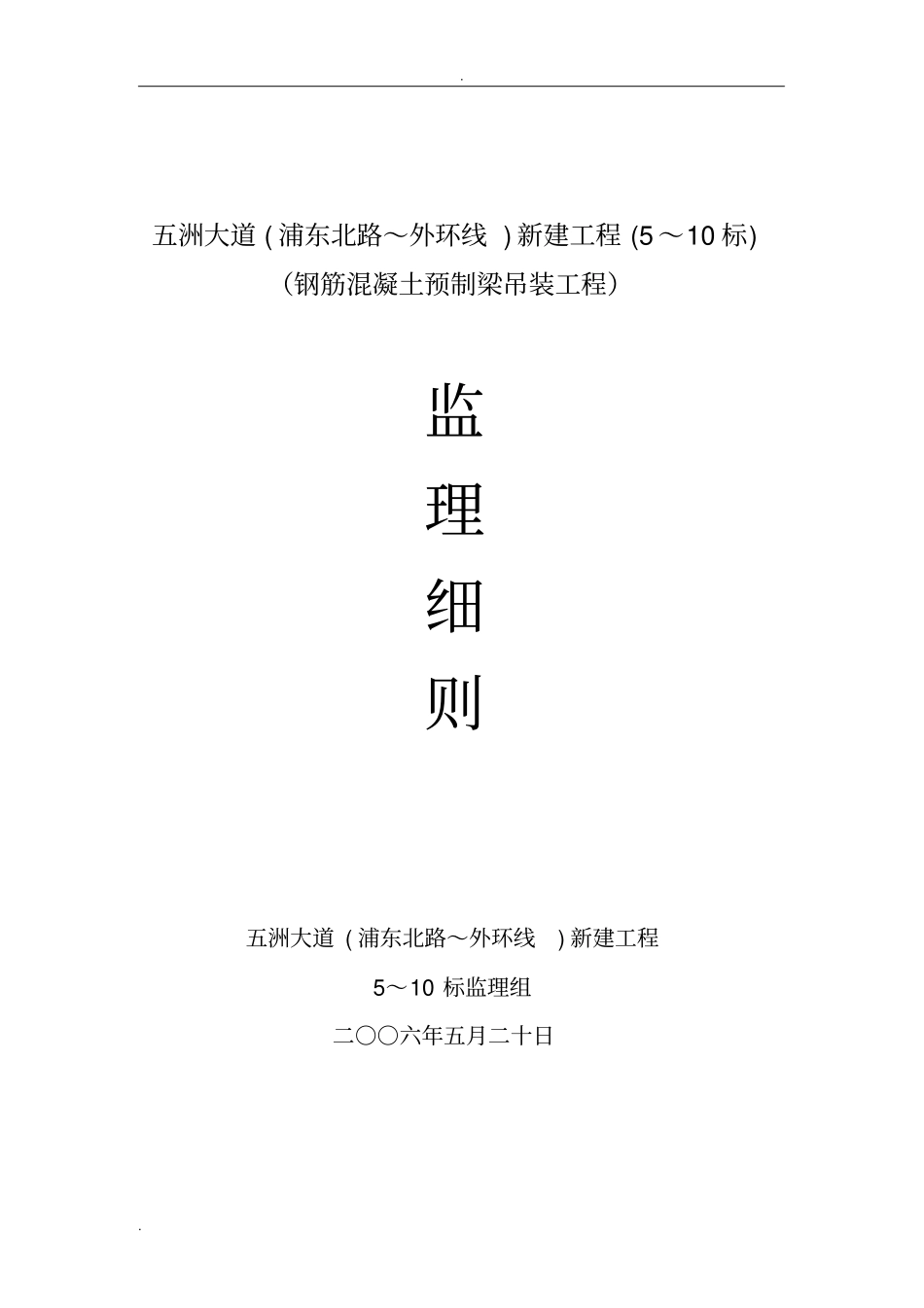

. . 五洲大道 ( 浦东北路～外环线 ) 新建工程 (5 ～10 标) （钢筋混凝土预制梁吊装工程）监理细则五洲大道 ( 浦东北路～外环线) 新建工程5～10 标监理组二○○六年五月二十日. . 一、工程概况五洲大道（浦东北路—外环线）新建工程，主线高架桥标准段由南、北两幅桥梁组成， 每幅桥梁宽度为 17M，中央设 5m分隔带，组成双向八车道。 其中：5-8 标主线高架桥和匝道采用预制预应力钢筋混泥土板梁, 其中 8 标跨高桥港为预制 T 形梁； 8 、9 标新建 1#、2#天桥为预制 T 形梁。 8 标有水上墩台，在架梁的过程中要特别注意，要有水上架梁的专项方案。空心板梁的跨径为20— 23m标准空心板梁，宽度1.0m，其中最重板梁为边板每片约为36 吨左右 ;T 梁跨径分别为： 32m、35m、36m，梁高 1.75m, 宽度为1.5m，牛腿高为 1.25m, 最重片约为 70--75 吨左右。工程梁如下：五标 ：板梁 50 跨， 832 片。六标 ：板梁 57 跨，903 片（包括匝道）。七标：板梁 22.5 跨， 768 片。八标：板梁 42 跨， 876 片，T 形梁 41 片（包括人行天桥） 。九标： T 形梁 4 片。二、监理依据1、施工合同；2、设计文件；3、建设部《建设工程监理规范》 ；4、《市政桥梁工程施工及验收规程》 ；5、《建设工程安全生产管理条例》 （国务院 393 令）；6、《建筑机械使用安全技术规范》 （JGJ33-2001）；7、《建筑安全施工检查标准》(JGJ59-99) ；10、《建筑施工高处作业安全技术规范》(JGJ80-91) ；11、上海市市政工程管理局关于颁发《市政、公路工程起重安全吊装令》 和《市政、公路工程起重安全吊装动态过程控制表》的通知；12、《建设工程安全监理工作守则》 （试行）（上海市咨询行业协会） ；13、国家、交通部、上海市政府颁发的有关安全生产，文明施工管理的其他施工管理法规和管理文件等；14、《浦东新区市政工程质量保证资料表式汇编》；15、其他相关的规程、规范、标准；16、业主文件及会议纪要。三、质量目标主体单位工程验收合格率100%，优良率 95%以上，确保上海金奖工程，确保国家市政金杯示范工程，争创国家金奖。梁是上部结构的重要组成部分，大部是外露面，在保证内在质量的同时，还应密切重视外观质量。外观方面：无缺边、掉角、裂缝、露筋、蜂窝孔洞、线型顺直，无凹凸，接缝平顺、缝宽均匀、表面光滑平整、线角挺拔、外露面砼颜色一致无色差、无斑渍等。结构实测实量方面：结构轴线...
