首件湿接头负弯矩理论伸长量计算1VIP专享

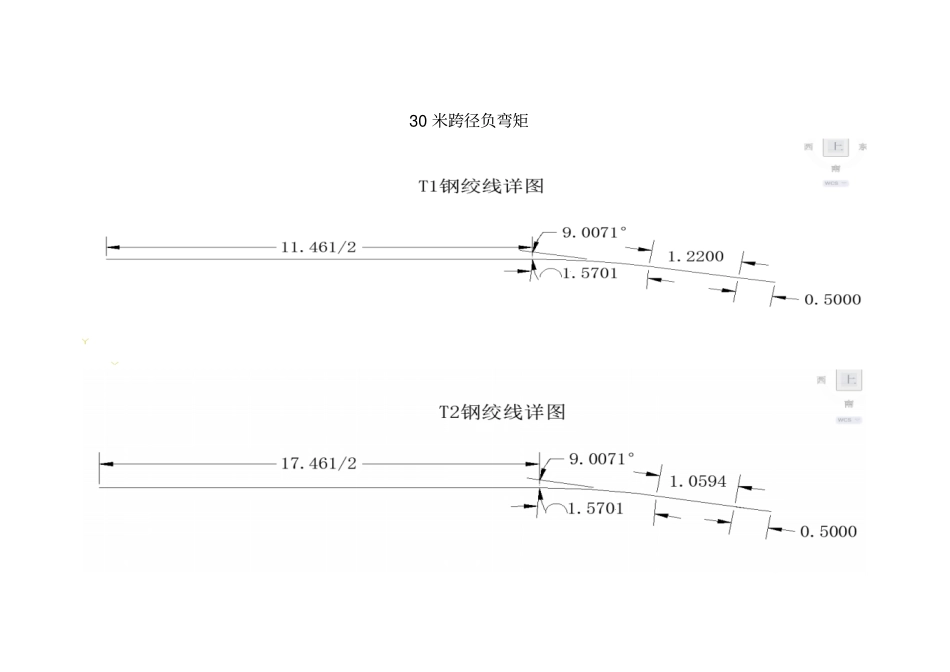

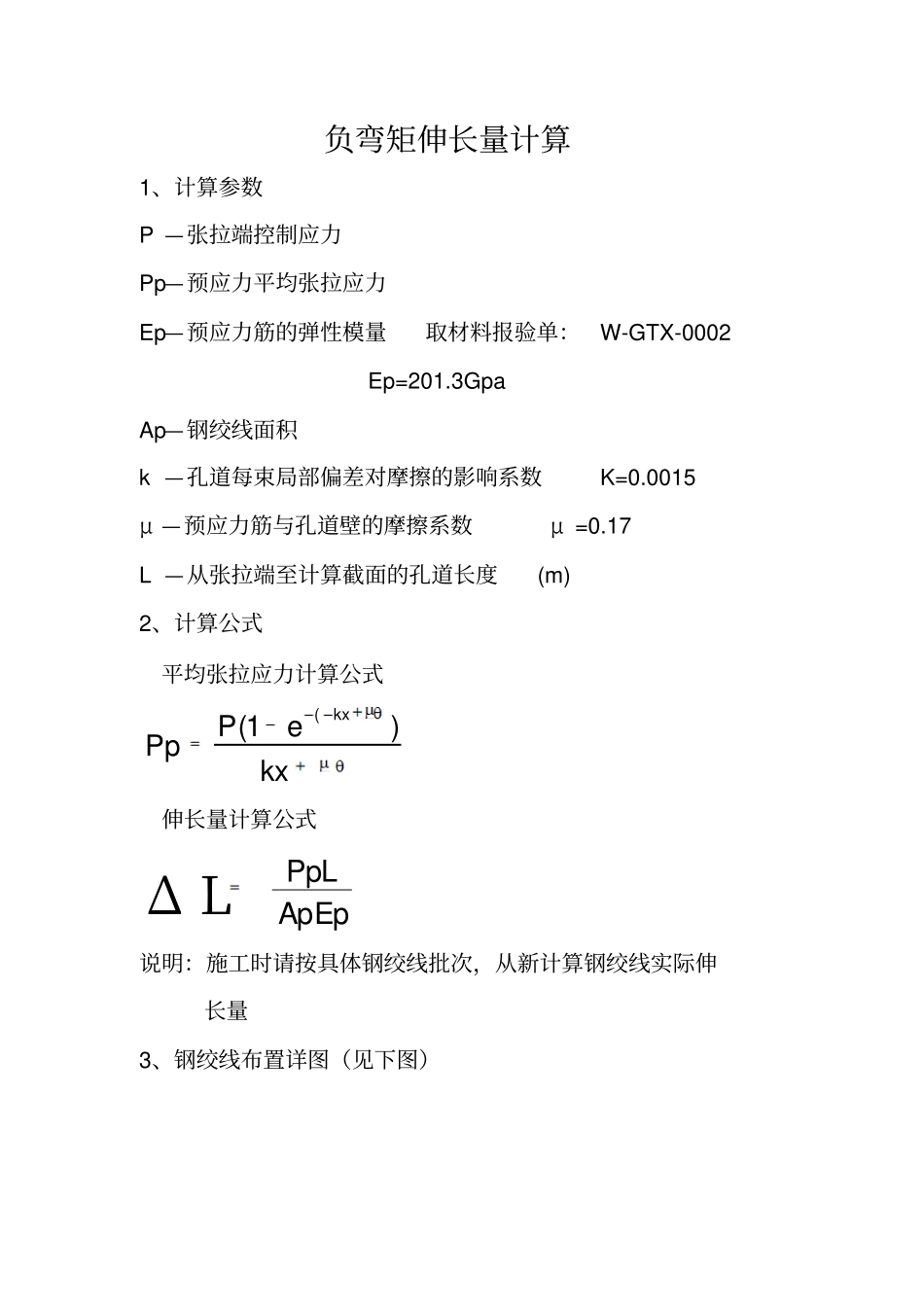

负弯矩伸长量计算1、计算参数P —张拉端控制应力Pp—预应力平均张拉应力Ep—预应力筋的弹性模量取材料报验单：W-GTX-0002 Ep=201.3Gpa Ap—钢绞线面积k —孔道每束局部偏差对摩擦的影响系数 K=0.0015 μ —预应力筋与孔道壁的摩擦系数μ =0.17 L —从张拉端至计算截面的孔道长度(m) 2、计算公式平均张拉应力计算公式kxePPkx)1(p(伸长量计算公式pppΔ LEALP说明：施工时请按具体钢绞线批次，从新计算钢绞线实际伸长量3、钢绞线布置详图（见下图）30 米跨径负弯矩40 米跨径负弯矩40 米跨径负弯矩30m跨径负弯矩预应力钢绞线张拉理论伸长量计算************************************************************************************** 已知数据 : 后张法 : 编号 T1 张拉方式：两端张拉预应筋设计张拉力 = 781.2 (KN) 预应力筋截面积 = 560 (mm2) 预应力筋弹性模量 = 201.3 (GPa) 系数κ= 0.0015 系数μ = 0.17 -------------------------------------------------------------------------------------- 线段L(m) θ (rad) κ x+μ θ e^- ( κ x+μ θ ) 终点力 (KN) 伸长量 (mm) 工作段0.38 781.2 2.6 1 1.22 0 0.00183 0.998172 779.771966 8.4 2 1.571 0.157204 0.029081 0.971338 757.422142 10.7 3 5.731 0 0.008596 0.991441 750.939366 38.3 -------------------------------------------------------------------------------------张拉力 100% 781.2(KN) 精确计算 =120 (mm) ====================================================================================== 已知数据 : 后张法 : 编号 T2 张拉方式：两端张拉预应筋设计张拉力 = 781.2 (KN) 预应力筋截面积 = 560 (mm2) 预应力筋弹性模量 = 201.3 (GPa) 系数κ= 0.0015 系数μ = 0.17 -------------------------------------------------------------------------------------- 线段L(m) θ (rad) κ x+μ θe^-( κ x+μ θ ) 终点力 (KN) 伸长量 (mm) 工作段0.38 781.2 2.6 1 1.22 0 0.00183 0.998172 779.771966 8.4 2 1.571 0.157204 0.029081 0.971338 757.422142 10.7 3 8.731 0 0.013096 0.986989 747.567323 58.3 -------------------------------------------------------------------------------------- 张...
