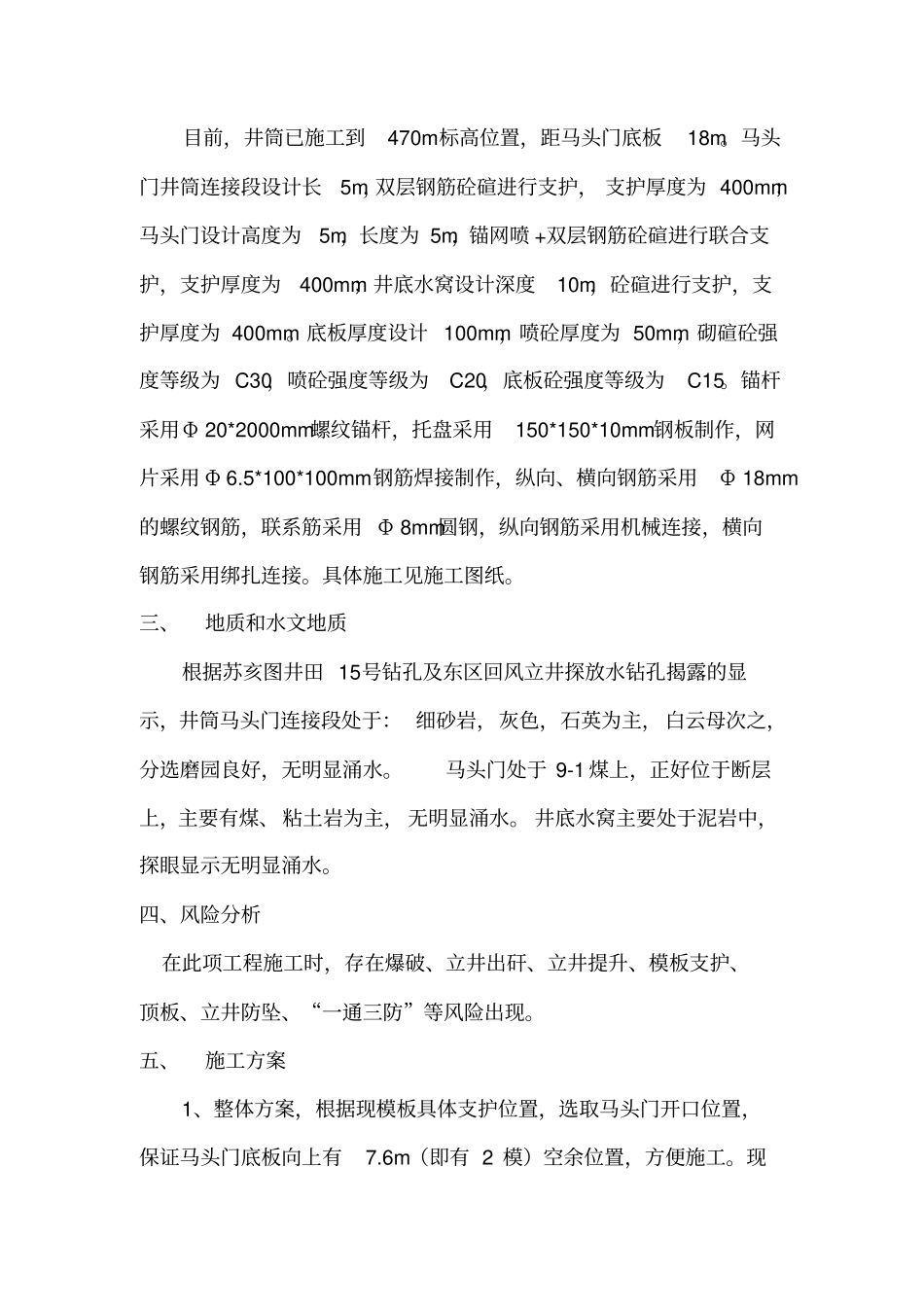

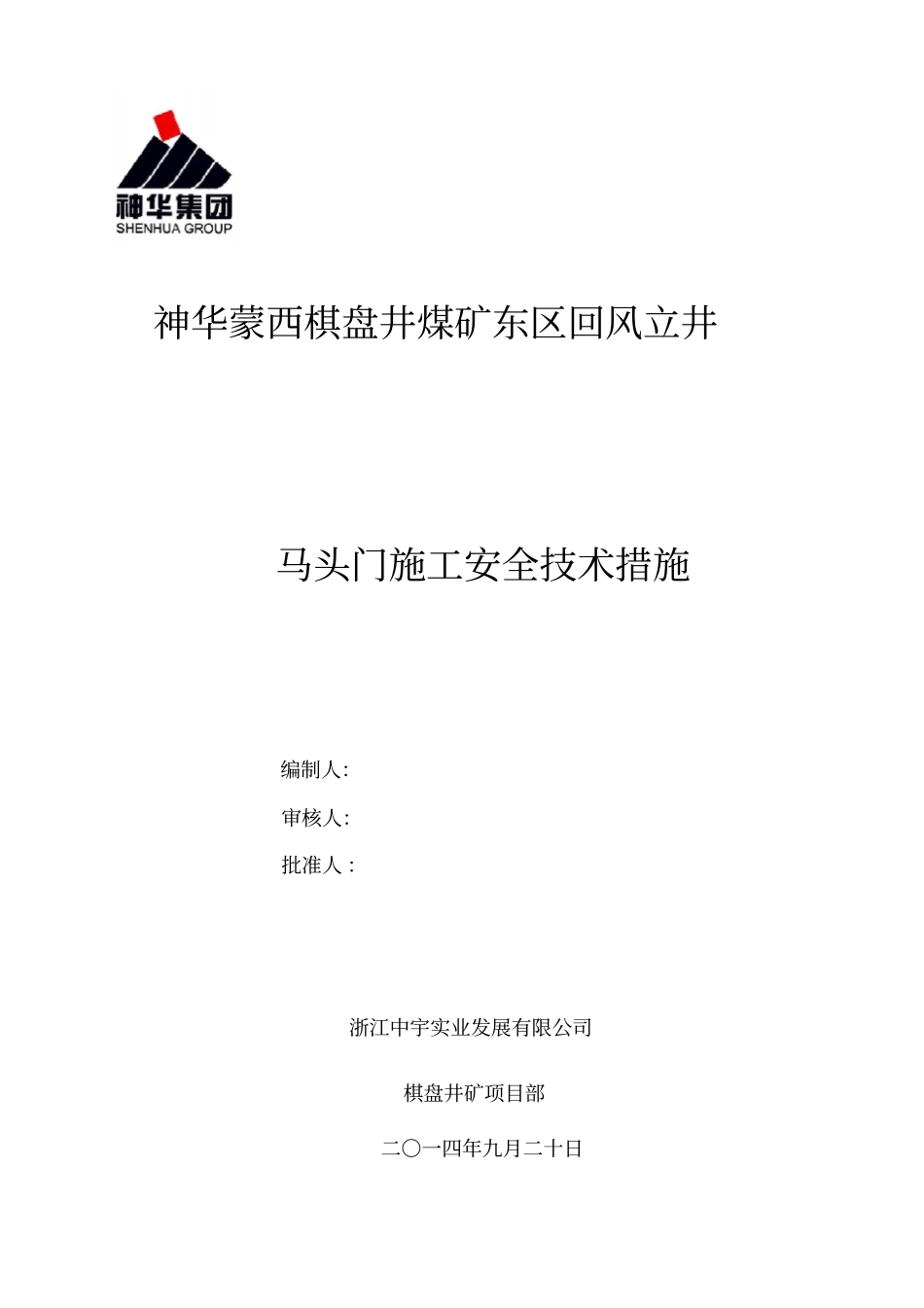

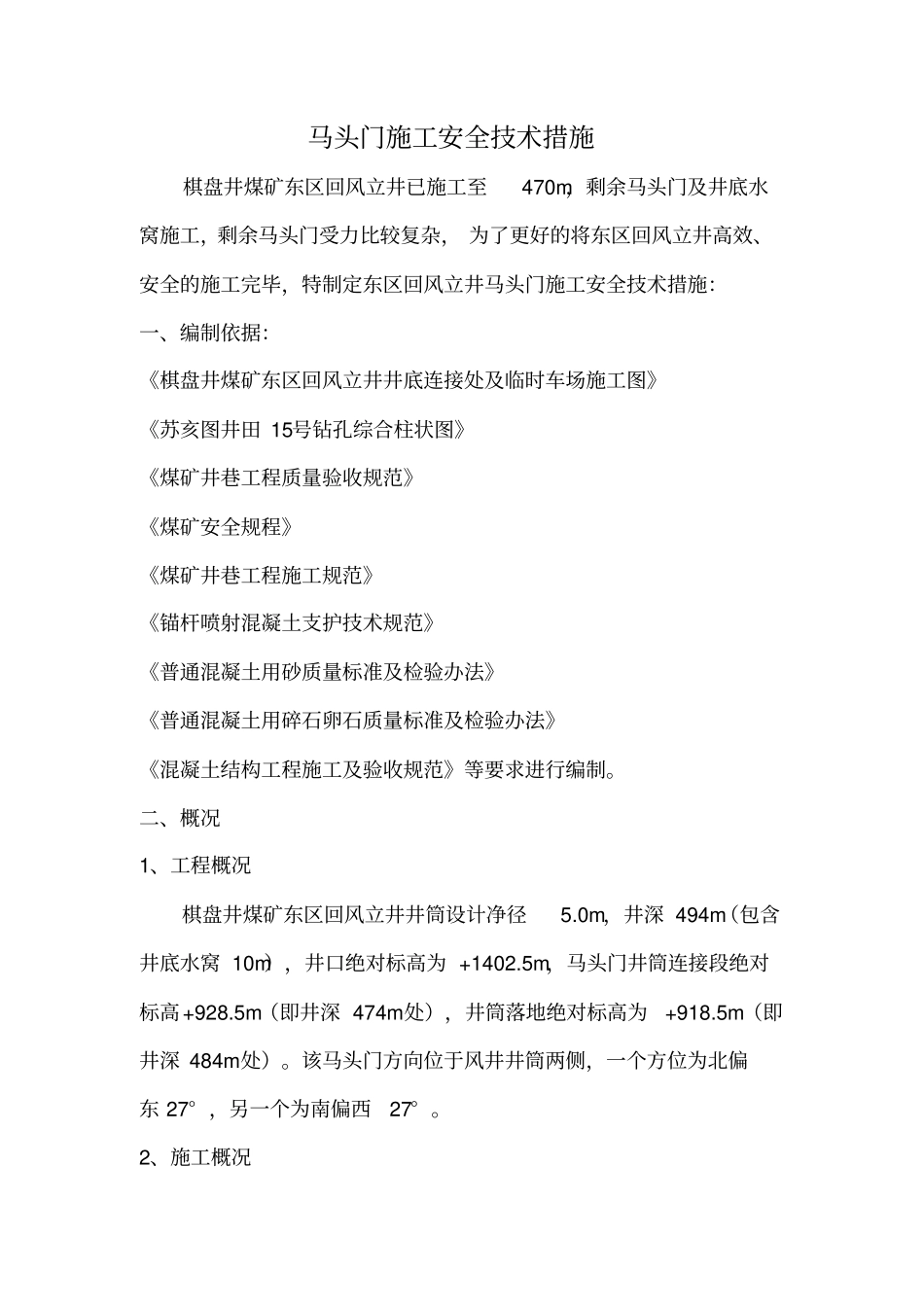

神华蒙西棋盘井煤矿东区回风立井马头门施工安全技术措施编制人：审核人：批准人 ：浙江中宇实业发展有限公司棋盘井矿项目部二〇一四年九月二十日马头门施工安全技术措施棋盘井煤矿东区回风立井已施工至470m，剩余马头门及井底水窝施工，剩余马头门受力比较复杂， 为了更好的将东区回风立井高效、安全的施工完毕，特制定东区回风立井马头门施工安全技术措施：一、编制依据：《棋盘井煤矿东区回风立井井底连接处及临时车场施工图》《苏亥图井田 15号钻孔综合柱状图》《煤矿井巷工程质量验收规范》《煤矿安全规程》《煤矿井巷工程施工规范》《锚杆喷射混凝土支护技术规范》《普通混凝土用砂质量标准及检验办法》《普通混凝土用碎石卵石质量标准及检验办法》《混凝土结构工程施工及验收规范》等要求进行编制。二、概况1、工程概况棋盘井煤矿东区回风立井井筒设计净径5.0m，井深 494m（包含井底水窝 10m），井口绝对标高为 +1402.5m，马头门井筒连接段绝对标高+928.5m（即井深 474m处），井筒落地绝对标高为+918.5m（即井深 484m处）。该马头门方向位于风井井筒两侧，一个方位为北偏东 27° ，另一个为南偏西27° 。2、施工概况目前，井筒已施工到470m标高位置，距马头门底板18m。马头门井筒连接段设计长5m，双层钢筋砼碹进行支护， 支护厚度为 400mm；马头门设计高度为5m，长度为 5m，锚网喷 +双层钢筋砼碹进行联合支护，支护厚度为400mm；井底水窝设计深度10m，砼碹进行支护，支护厚度为 400mm。底板厚度设计 100mm，喷砼厚度为 50mm，砌碹砼强度等级为 C30，喷砼强度等级为C20，底板砼强度等级为C15。锚杆采用Φ 20*2000mm螺纹锚杆，托盘采用150*150*10mm钢板制作，网片采用 Φ 6.5*100*100mm钢筋焊接制作，纵向、横向钢筋采用Φ 18mm的螺纹钢筋，联系筋采用 Φ 8mm圆钢，纵向钢筋采用机械连接，横向钢筋采用绑扎连接。具体施工见施工图纸。三、地质和水文地质根据苏亥图井田 15号钻孔及东区回风立井探放水钻孔揭露的显示，井筒马头门连接段处于： 细砂岩，灰色，石英为主，白云母次之，分选磨园良好，无明显涌水。马头门处于 9-1 煤上，正好位于断层上，主要有煤、粘土岩为主， 无明显涌水。 井底水窝主要处于泥岩中，探眼显示无明显涌水。四、风险分析在此项工程施工时，存在爆破、立井出矸、立井提升、模板支护、顶板、立井防坠、“一通三防”等风险出现。五、施工方案1、整体方案，根据现模板具体支护位置，选取...
