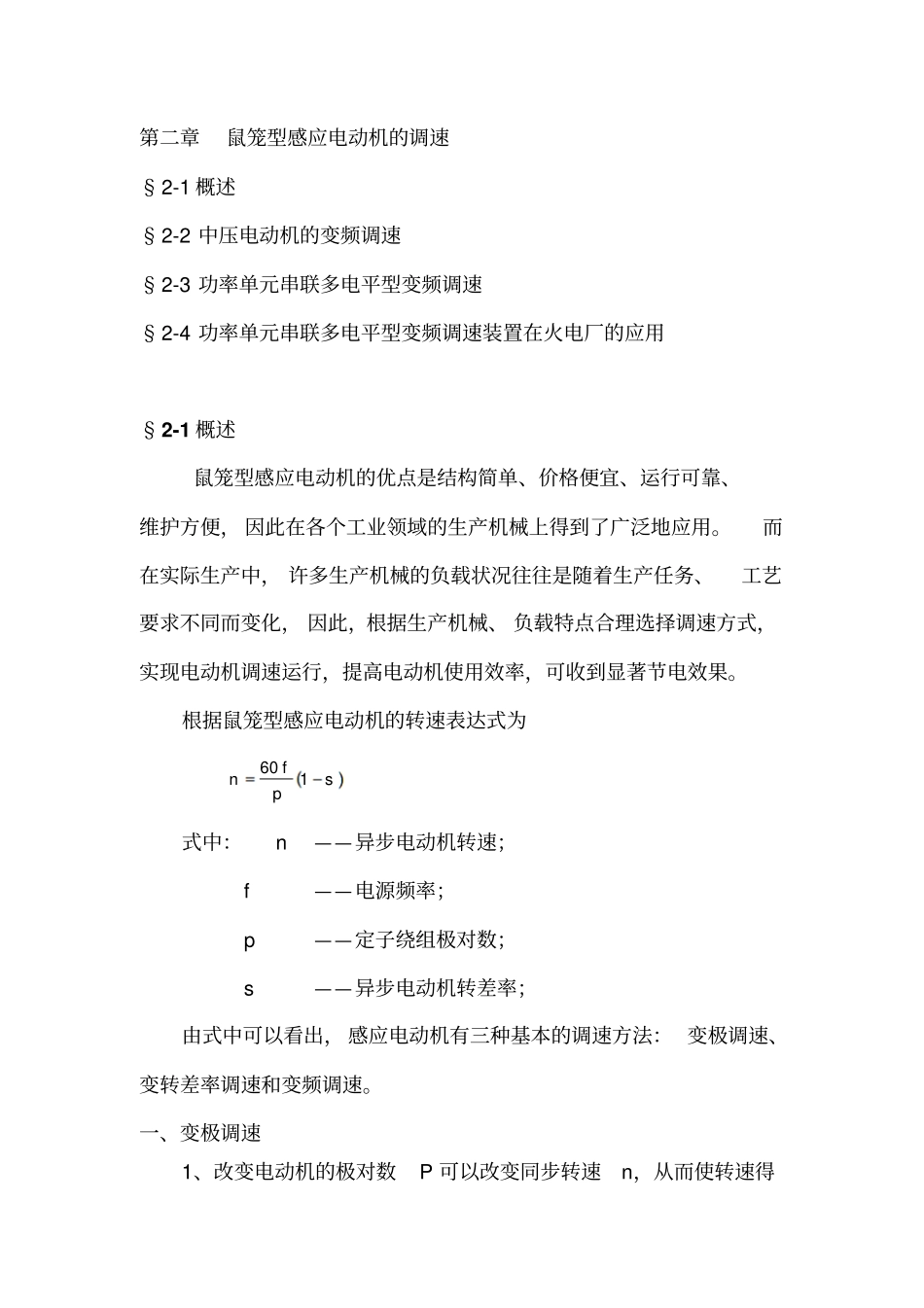

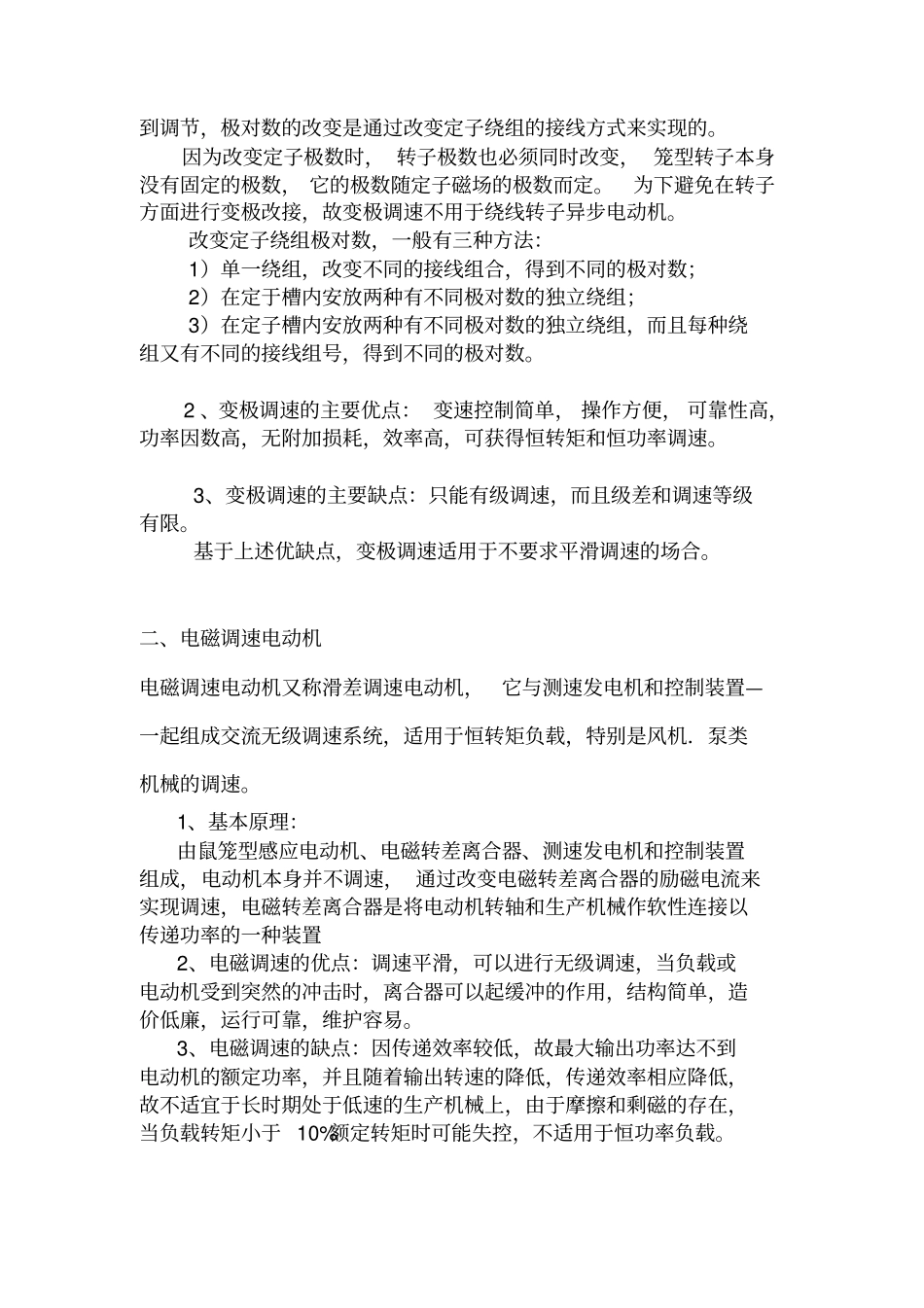

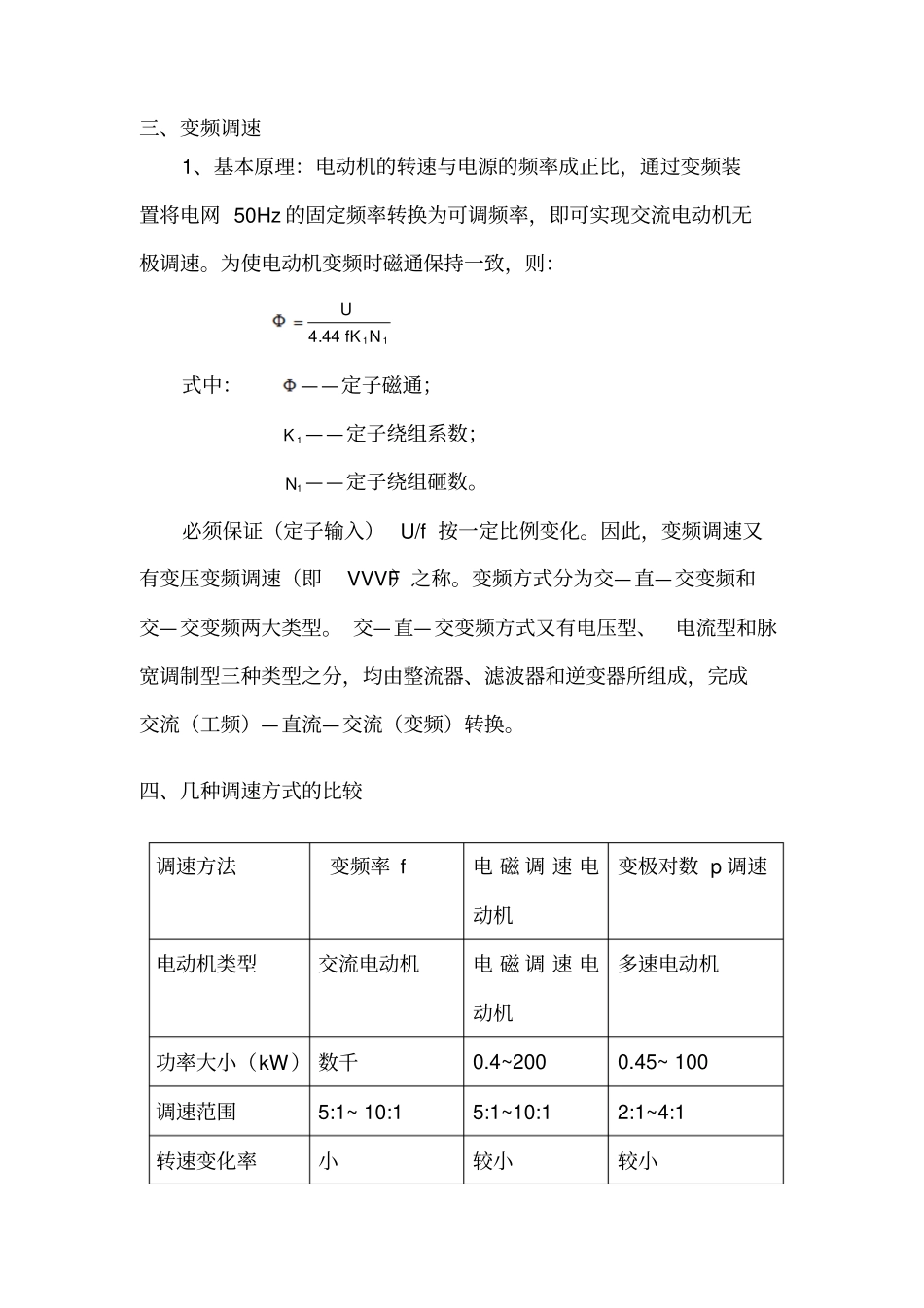

第二章鼠笼型感应电动机的调速§2-1 概述§2-2 中压电动机的变频调速§2-3 功率单元串联多电平型变频调速§2-4 功率单元串联多电平型变频调速装置在火电厂的应用§2-1 概述鼠笼型感应电动机的优点是结构简单、价格便宜、运行可靠、维护方便, 因此在各个工业领域的生产机械上得到了广泛地应用。而在实际生产中, 许多生产机械的负载状况往往是随着生产任务、工艺要求不同而变化, 因此,根据生产机械、 负载特点合理选择调速方式,实现电动机调速运行,提高电动机使用效率,可收到显著节电效果。根据鼠笼型感应电动机的转速表达式为spfn160式中: n——异步电动机转速; f——电源频率; p——定子绕组极对数; s——异步电动机转差率;由式中可以看出, 感应电动机有三种基本的调速方法: 变极调速、变转差率调速和变频调速。一、变极调速1、改变电动机的极对数P 可以改变同步转速n,从而使转速得到调节,极对数的改变是通过改变定子绕组的接线方式来实现的。因为改变定子极数时, 转子极数也必须同时改变, 笼型转子本身没有固定的极数, 它的极数随定子磁场的极数而定。为下避免在转子方面进行变极改接,故变极调速不用于绕线转子异步电动机。改变定子绕组极对数,一般有三种方法:1)单一绕组,改变不同的接线组合,得到不同的极对数;2)在定于槽内安放两种有不同极对数的独立绕组;3)在定子槽内安放两种有不同极对数的独立绕组,而且每种绕组又有不同的接线组号,得到不同的极对数。 2 、变极调速的主要优点: 变速控制简单, 操作方便, 可靠性高,功率因数高,无附加损耗,效率高,可获得恒转矩和恒功率调速。3、变极调速的主要缺点:只能有级调速,而且级差和调速等级有限。基于上述优缺点,变极调速适用于不要求平滑调速的场合。二、电磁调速电动机电磁调速电动机又称滑差调速电动机,它与测速发电机和控制装置—一起组成交流无级调速系统,适用于恒转矩负载,特别是风机.泵类机械的调速。1、基本原理:由鼠笼型感应电动机、电磁转差离合器、测速发电机和控制装置组成,电动机本身并不调速, 通过改变电磁转差离合器的励磁电流来实现调速,电磁转差离合器是将电动机转轴和生产机械作软性连接以传递功率的一种装置2、电磁调速的优点:调速平滑,可以进行无级调速,当负载或电动机受到突然的冲击时,离合器可以起缓冲的作用,结构简单,造价低廉,运行可靠,维护容易。3、电磁调速的缺点:因传递效率较低,故最...
