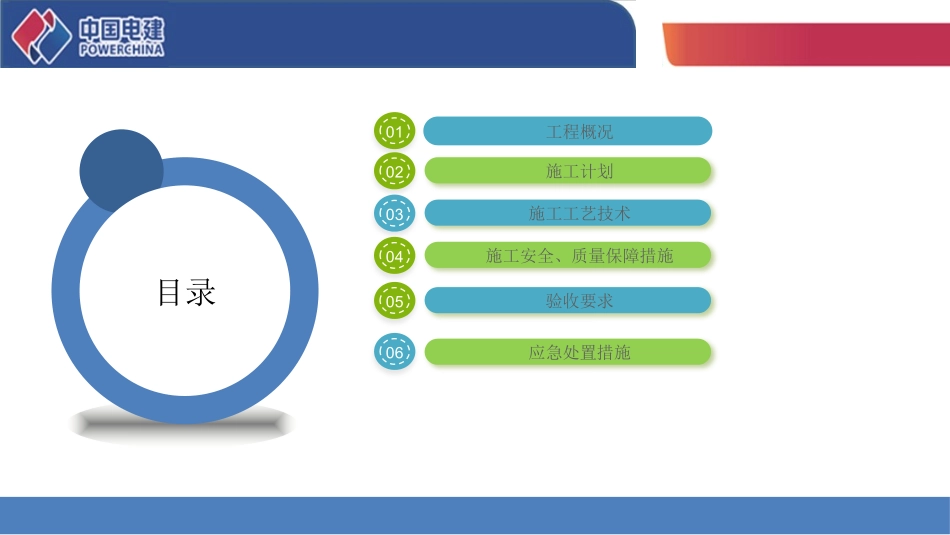

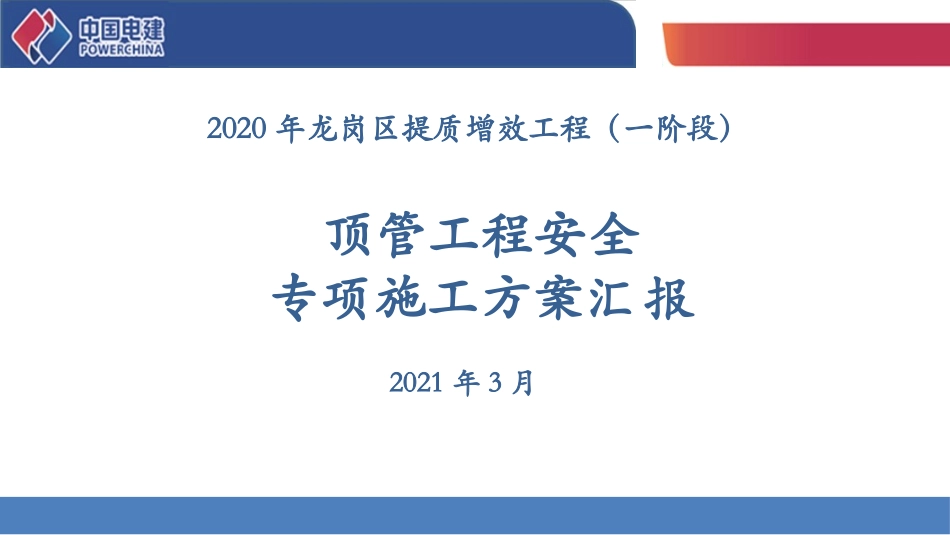

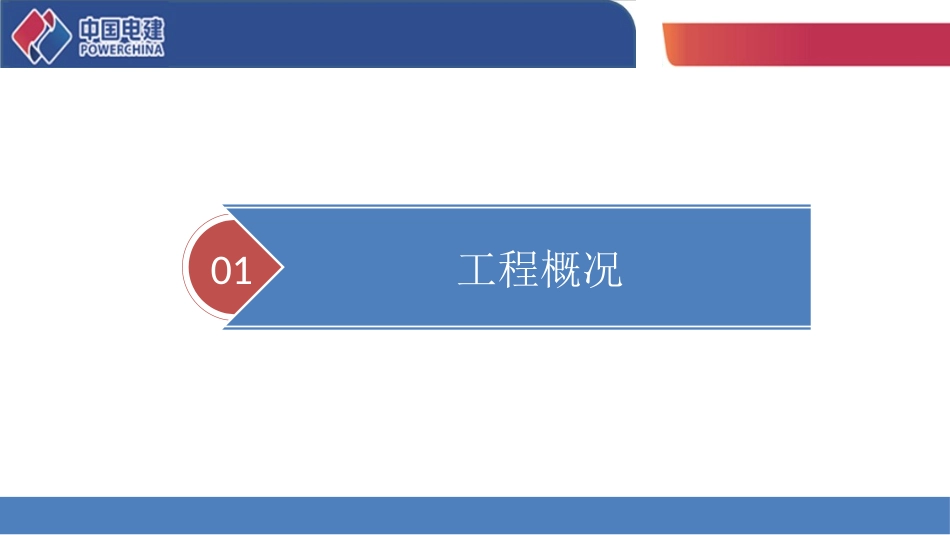

2020年龙岗区提质增效工程（一阶段）顶管工程安全专项施工方案汇报2021年3月工程概况01目录施工计划02施工工艺技术03施工安全、质量保障措施04验收要求05应急处置措施0601工程概况顶管工程本次顶管工程属于暗挖工程，根据住建部31号文规定，顶管工程属于超危大工程。龙岗河流域河流水质提升工程丁山河流域雨污水管网完善龙腾路、吉祥二路-教育中路段拟采用顶管施工，采用泥水平衡式施工工艺，总长度1683m，钢筋混凝土顶管专用管径为DN1000(1182m)和DN800(501m)、承插式橡胶圈接口，工作井采用直径6.2m沉井和6x4m方形沉井；接收井均采用直径4m沉井。工程概况平面位置周边环境龙腾路教育路龙腾路、教育中路属于市政次干道，目前为双向四车道，沥青路面，早晚时间段车流量较大，拟占用两条车道及部分人行道，由双向四车道改为双向两车道。施工区域：施工区域用2.5m高水马围挡封闭，在离施工区域前100m设置“前方道路施工，车辆慢行”的道路施工牌，围挡封闭区域两端分别放置“道路施工”警示牌；再设置交通导向牌、反光沙桶，并设置锥形交通标，以引导车辆变道行驶，围挡上设置夜间警示灯。正常路段：各道路设置太阳能施工牌、前方施工标志牌、道路变窄标志牌、绕行标志，道路两端设置双向通行标志，围挡迎来车方向设置渠化锥标、诱导标志、反光防撞砂桶，在围挡结束位置设置渠化锥标及诱导标志，围挡外侧设置反光锥标夜间警示闪光灯，迎来车正面设置道路施工标志；遇道路大门采用分段半幅施工。交叉口：各交叉道路设置前方施工、道路变窄、限速、绕行标志、双向交通标志，围挡在跨道路处设置为半透明围挡，迎来车方向设置导向牌、反光防撞砂桶，围挡周围设置反光锥标、夜间警示闪光灯。对于施工工过程中，需要临时修改的道路标线采用脱漆剂清除。常用的脱漆剂为混合的有机溶剂，利用脱漆剂中的溶剂对标线涂层的溶胀作用。施工完成后，按原状恢复道路原有标线。临近道路情况区域地质条件施工平面布置02施工计划劳动力配置计划主要施工机械设备、仪器配置计划03施工工艺技术总体施工工序施工方法沉井施工(1)旋喷桩施工本工程旋喷桩用于沉井一周止水和顶管管道基础处理，加固土体。桩直径500mm，搭接100mm。旋喷桩采用单管法施工工艺，采用42.5级普通硅酸盐水泥，水灰比暂定为1.0。单管高压旋喷桩就是利用引孔钻孔至设计深度后，移走引孔钻机，旋喷钻机就位校正后，下置钻喷钻具，向周围土体高压喷射水泥浆液，同时钻杆以一定的速度边旋转边提升，高压射流使一定范围内的土体结构破坏，并强制与水泥浆液混合，凝固后便在土体中形成具有一定性能和形状的固结体。单管旋喷注浆示意图（2）旋喷桩施工工艺1）测量定位2）钻机就位3）施工前准备4）高压旋喷5）水泥浆搅拌6）工艺参数要求①采用42.5级新鲜普通硅酸盐水泥，水灰比暂定为1.0，掺入水泥用量0.2%的木质素磺酸钙作减水剂。②喷浆量80L/min，提升速度25cm/min，每米水泥用量240kg。(3)顶管井类型顶管工作井及接收井采用沉井施工工艺，分节制作，采用不排水下沉。工作井为圆形工作井和方形沉井、接收井为圆形接收井。圆形工作井结构图方形工作井结构图圆形工作井旋喷桩平面布置图方形形工作井旋喷桩平面布置图圆形接收井结构图圆形接收井旋喷桩平面布置图（4）沉井制作1）刃脚支设沉井制作时，为解决地基承载力的不足，采用垫层法。即在刃脚下设垫木垫层，垫木下再设砂垫层，逐层扩大，类似扩大基础。沉井刃脚铺设标准方木(500mm×1000mm×100mm)作支承垫架的垫木，然后在其上支设刃脚及井壁模板，浇筑砼。地基上铺设砂垫层，将沉井的重量扩散到更大的面积上，避免制作中发生不均匀沉降，同时易于找平，便于铺设垫木和抽除。选用中砂使用平板振动器振捣并洒水，控制干密度≥1.56t/m3，地基整平后，铺设垫木，使顶面保持在同一水平面上，用水准仪控制其标高差在10mm以内，并在其孔隙中垫砂夯实，垫木埋深为其厚度一半。2）模板支立本工程沉井均采用分节制作，分次下沉，每节高度不超过4m，为保证外观质量，沉井井壁采用P6015定型钢膜，5mm面板，M16×40螺栓连接法兰孔，小梁采用φ48.3×3.6mm双钢管，竖向布置@300mm，主梁采用Φ48.3×3...
