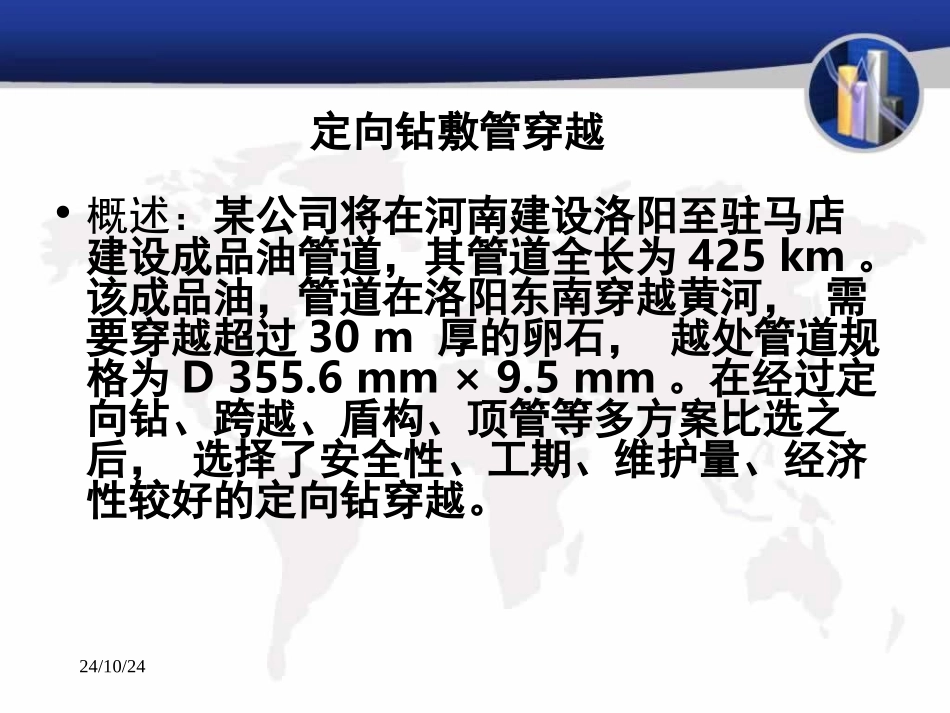

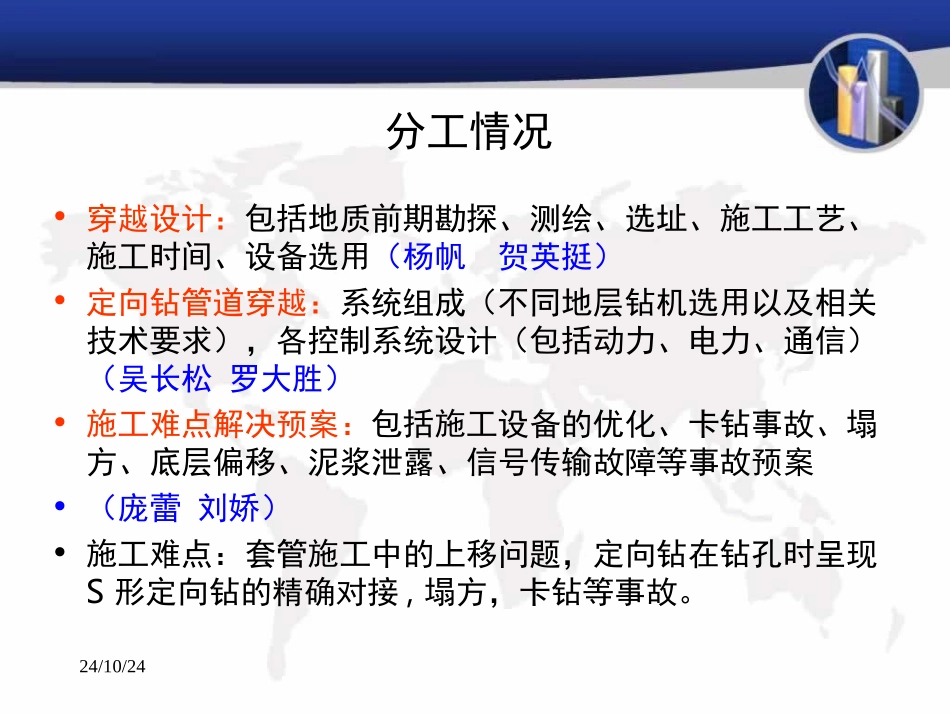

第九小组组长：谢元强组员：吴长松罗大胜杨帆贺英挺庞蕾刘娇周军24/10/24分工情况•穿越设计：包括地质前期勘探、测绘、选址、施工工艺、施工时间、设备选用（杨帆贺英挺）•定向钻管道穿越：系统组成（不同地层钻机选用以及相关技术要求），各控制系统设计（包括动力、电力、通信）（吴长松罗大胜）•施工难点解决预案：包括施工设备的优化、卡钻事故、塌方、底层偏移、泥浆泄露、信号传输故障等事故预案•（庞蕾刘娇）•施工难点：套管施工中的上移问题，定向钻在钻孔时呈现S形定向钻的精确对接,塌方，卡钻等事故。24/10/24定向钻敷管穿越•概述：某公司将在河南建设洛阳至驻马店建设成品油管道，其管道全长为425km。该成品油，管道在洛阳东南穿越黄河，需要穿越超过30m厚的卵石，越处管道规格为D355.6mm×9.5mm。在经过定向钻、跨越、盾构、顶管等多方案比选之后，选择了安全性、工期、维护量、经济性较好的定向钻穿越。24/10/24•二、工程分析：穿越卵石层一直是定向钻应用的难题，根据广泛的调研，国内定向钻穿越卵石层最厚为10m左右，且采用了入土端下套管，出土端大开挖的穿越方式。国内也有对定向钻穿越不超过10m厚的卵石采用灌浆固结的方法，实施效果不太好，仍旧有较大规模的塌孔（可能由于灌浆施工单位施工原因或者砂卵石中胶结程度的不均匀，造成高压水泥浆不能到达预期的注浆区域）。24/10/24工程分析•本次穿越在出、入土点的卵石层厚度均超过30m，埋深超过40m。卵石层的通过方式是穿越成功的关键，对于30m厚卵石层.•一、本穿越采用大角度出、入土并加设套管的方案；二、水平段避开了卵石层，在较深的地层中穿越；•三、由于两侧卵石层都很厚，需要采用定向钻河底对接的技术。24/10/24穿越设计•三、穿越设计•1、地质情况：勘探显示，在勘察场地内地基土（岩）共分6层。①～③层为第四系全新统冲洪积形成的砂性土和碎石土，④层为第四系上更新统冲洪积形成的碎石土，⑤～⑥层为上第三系洛阳组沉积形成的粉砂岩、粉细砂岩。现自上而下分述如下：①粉土（Q4al＋pl）。浅黄色。局部夹粉细砂薄层，孔隙不甚发育，稍湿～饱和，松散。该层层厚1.40～8.50m，层底标高106.14～112.55m。②中细砂（Q4al＋pl）。褐黄色、灰黄色。矿物成分以石英、长石、云母为主，含有少量砾石。局部夹粉质黏土薄层，24/10/24穿越设计•饱和，松散～稍密。该层层厚0.50～8.80m，层底标高99.45～109.78m。③卵石（Q4al＋pl）。杂色。物质成分以石英岩、石英砂岩为主，次为安山岩、玄武岩等，磨圆较好，多呈亚圆形。一般粒径30～70mm，大者90～140mm，含零星漂石，卵石含量55%～60%，个别70%～80%。充填物为砂、小砾石及少量黏性土。饱和，中密。局部夹有砾石薄层。钻进中多有塌孔、漏浆现象。该层层厚16.70～32.80m，层底标高73.30～86.20m，在勘察区域内普遍分布。④卵石（Q3al＋pl）。杂色。物质成分以石英岩、石英砂岩为主，安山岩、玄武岩次之，磨圆较好，多呈亚圆形。一般粒径20～60mm，大者70～80mm，28第35卷第4期含零星漂石，24/10/24穿越设计•卵石一般含量55%～65%。充填物为砂、小砾石及少量黏性土。饱和，中密～密实。局部夹有砾石薄层。钻进较困难。该层钻孔揭穿部分层厚5.80～19.2m，层底标高63.15～74.79m，该层普遍分布。⑤粉砂岩（N）。浅黄色、褐黄色。矿物成分以石英、长石为主，含有灰绿色条带及黑色锰质成分。钙泥质微胶结，胶结较差，岩芯呈短柱状及散砂状，强度低，易风化碎裂。24/10/24穿越设计•局部夹泥岩薄层。该层层厚0.90～7.70m，层底标高56.71～70.05m，该层（含亚层）普遍分布。⑥粉细砂岩（N）。浅黄色、棕黄色。矿物成分以石英、长石为主，含有灰绿色条带及黑色锰质成分。钙泥质胶结，胶结一般，强度较低，局部胶结较好，强度较高，岩芯多呈短柱状及散砂状，局部夹有泥岩薄层。该层未揭穿，揭露厚度为2.5～16.8m，层顶标高为54.70～68.05m。24/10/24定向钻系统组成•钻机系统•控向与造斜系统•钻具•泥浆系统•回拖系统•动力系统•辅助系统24/10/24钻机系统底座钻机架活动卡盘控制室24/10/24底座•其上有行程齿条轨道、人行道、扶手栏杆等。•底座后底部...
