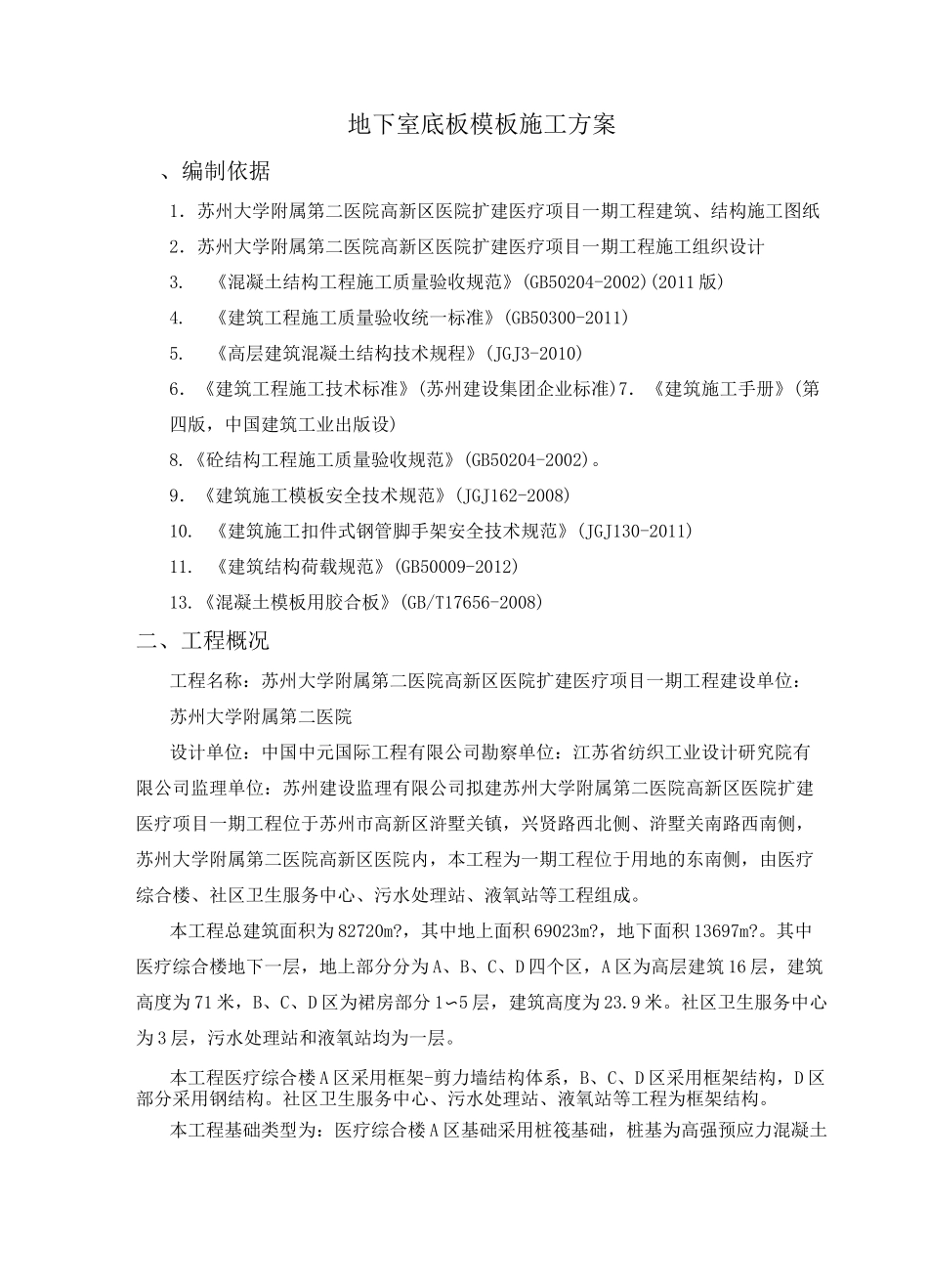

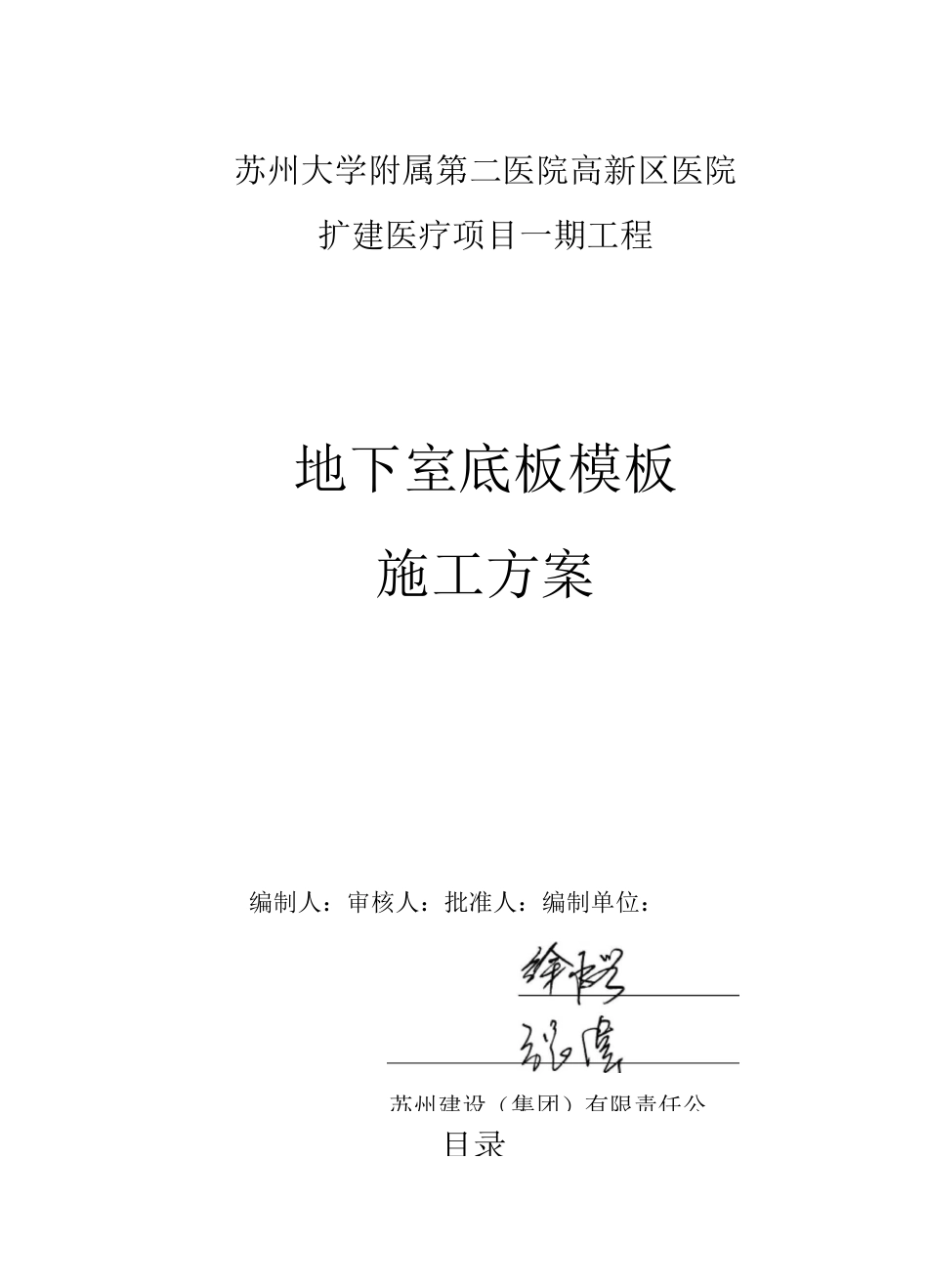

苏州大学附属第二医院高新区医院扩建医疗项目一期工程地下室底板模板施工方案编制人:审核人:批准人:编制单位:目录苏州建设(集团)有限责任公一、编制依据 3二、工程概况 3三、施工准备 4四、模板制作方案及施工程序 4五、主要施工方法及措施 5六、模板安装支设要点 12七、模板验收 12八、安全、文明施工及环境保护措施 13地下室底板模板施工方案、编制依据1.苏州大学附属第二医院高新区医院扩建医疗项目一期工程建筑、结构施工图纸2.苏州大学附属第二医院高新区医院扩建医疗项目一期工程施工组织设计3.《混凝土结构工程施工质量验收规范》(GB50204-2002)(2011 版)4.《建筑工程施工质量验收统一标准》(GB50300-2011)5.《高层建筑混凝土结构技术规程》(JGJ3-2010)6.《建筑工程施工技术标准》(苏州建设集团企业标准)7.《建筑施工手册》(第四版,中国建筑工业出版设)8.《砼结构工程施工质量验收规范》(GB50204-2002)。9.《建筑施工模板安全技术规范》(JGJ162-2008)10. 《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)11. 《建筑结构荷载规范》(GB50009-2012)13.《混凝土模板用胶合板》(GB/T17656-2008)二、工程概况工程名称:苏州大学附属第二医院高新区医院扩建医疗项目一期工程建设单位:苏州大学附属第二医院设计单位:中国中元国际工程有限公司勘察单位:江苏省纺织工业设计研究院有限公司监理单位:苏州建设监理有限公司拟建苏州大学附属第二医院高新区医院扩建医疗项目一期工程位于苏州市高新区浒墅关镇,兴贤路西北侧、浒墅关南路西南侧,苏州大学附属第二医院高新区医院内,本工程为一期工程位于用地的东南侧,由医疗综合楼、社区卫生服务中心、污水处理站、液氧站等工程组成。本工程总建筑面积为 82720m?,其中地上面积 69023m?,地下面积 13697m?。其中医疗综合楼地下一层,地上部分分为 A、B、C、D 四个区,A 区为高层建筑 16 层,建筑高度为 71 米,B、C、D 区为裙房部分 1〜5 层,建筑高度为 23.9 米。社区卫生服务中心为 3 层,污水处理站和液氧站均为一层。本工程医疗综合楼 A 区采用框架-剪力墙结构体系,B、C、D 区采用框架结构,D 区部分采用钢结构。社区卫生服务中心、污水处理站、液氧站等工程为框架结构。本工程基础类型为:医疗综合楼 A 区基础采用桩筏基础,桩基为高强预应力混凝土管桩(PHC-600(110)AB-C80),筏板厚度为 1400mm,筏板顶标高为-5.9m。医疗综合楼 B、...
