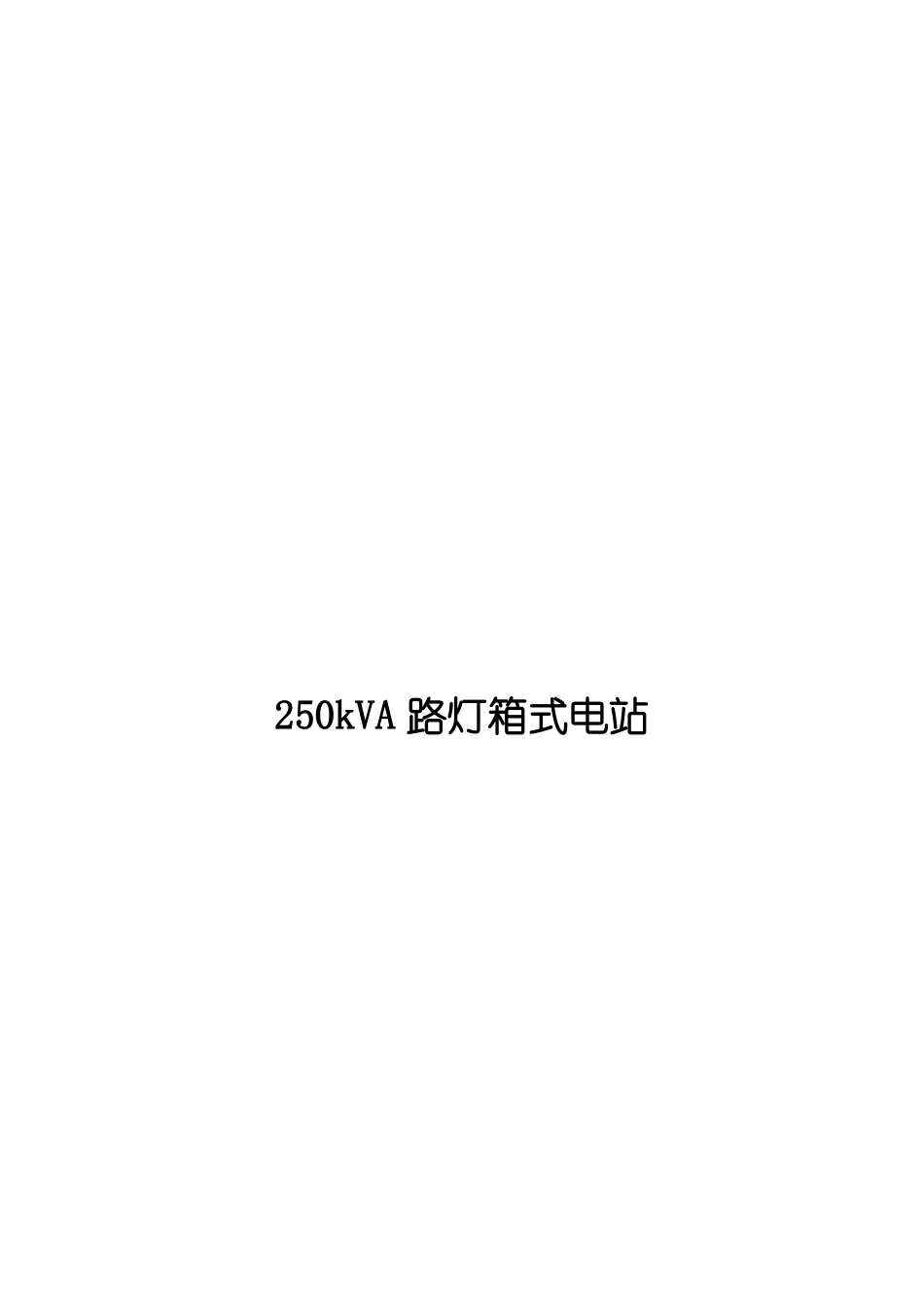

250kVA路灯箱式电站

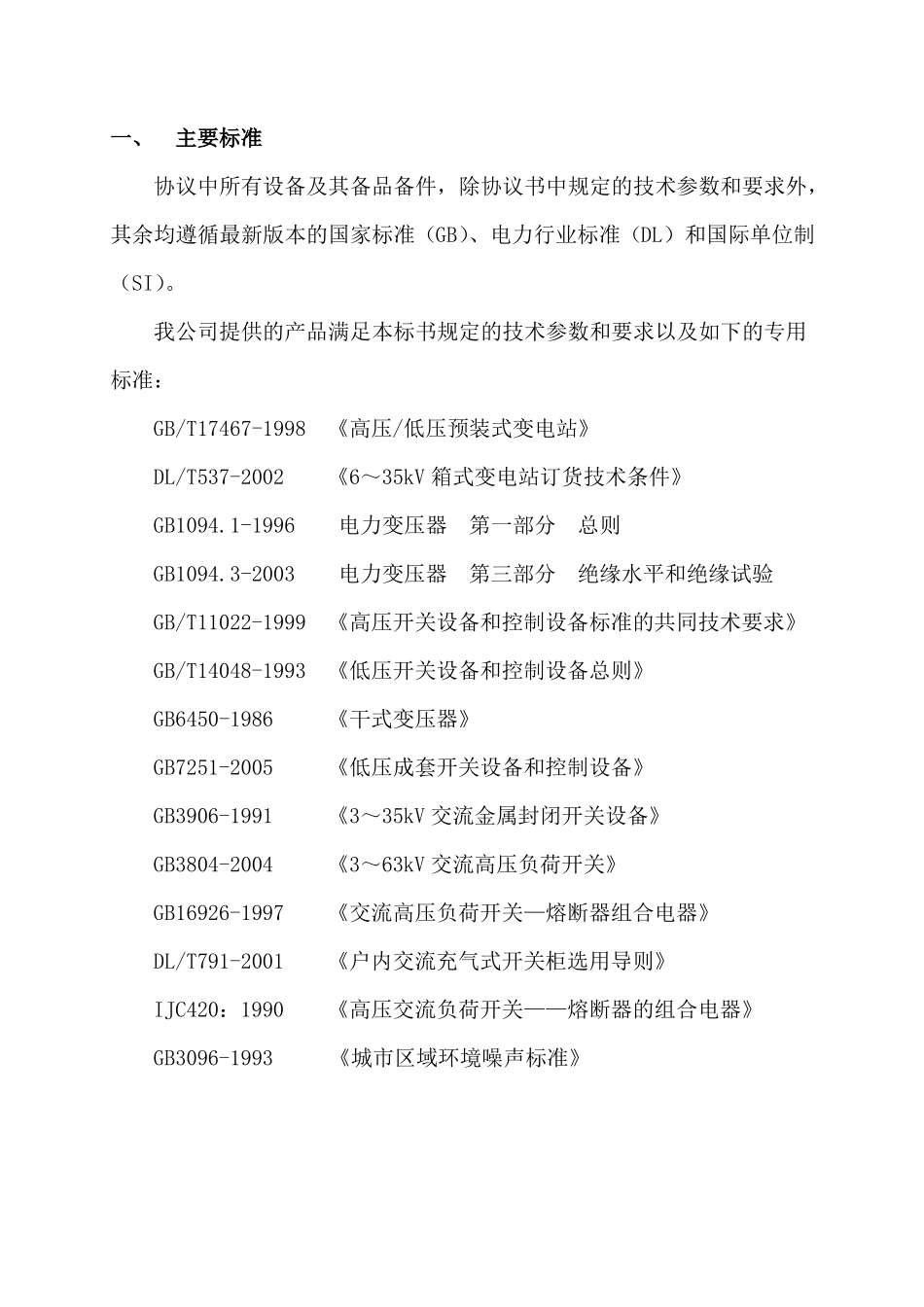

250kVA 路灯箱式电站一、主要标准协议中所有设备及其备品备件，除协议书中规定的技术参数和要求外，其余均遵循最新版本的国家标准（GB）、电力行业标准（DL）和国际单位制（SI）。我公司提供的产品满足本标书规定的技术参数和要求以及如下的专用标准：GB/T17467-1998《高压/低压预装式变电站》DL/T537-2002《6～35kV 箱式变电站订货技术条件》GB1094.1-1996电力变压器第一部分总则GB1094.3-2003电力变压器第三部分绝缘水平和绝缘试验GB/T11022-1999《高压开关设备和控制设备标准的共同技术要求》GB/T14048-1993《低压开关设备和控制设备总则》GB6450-1986《干式变压器》GB7251-2005《低压成套开关设备和控制设备》GB3906-1991《3～35kV 交流金属封闭开关设备》GB3804-2004《3～63kV 交流高压负荷开关》GB16926-1997《交流高压负荷开关—熔断器组合电器》DL/T791-2001《户内交流充气式开关柜选用导则》IJC420：1990《高压交流负荷开关——熔断器的组合电器》GB3096-1993《城市区域环境噪声标准》二、主要技术条件3.1环境条件3.1.1周围空气温度年最高温度：45℃最热月平均温度：30℃年最低温度：-10℃最大日温差：25K3.1.2海拔高度：≤1000m3.1.3环境湿度：日平均相对湿度不大于 90%日平均水蒸汽压力值不超过 2.2kPa月平均相对湿度不大于 90%月平均水蒸汽压力值不超过 1.8kPa3.1.4地震烈度：8 度3.2工程条件3.2.1系统概况a.系统额定电压：12kVb.系统额定频率：50Hzc.系统中性点接地方式：不接地、消弧线圈接地和小电阻接地。3.3 设备的主要参数这批预装型路灯电站，其技术参数除满足遵循的主要标准外，还满足以下要求：项目式箱额定电压 Un变本热稳定电流体高压主回路低压主回路高压主回路单位kV12技术参数要求0.420kA5042（开关）、35（变压器）2.5210K75不低于 IP33干式：SCB-11 型250100.4国标干变 4%低压主回路高压主回路kV技1min 工频耐压低压主回路kV术参箱壳等级数雷电冲击耐压防护等级型号容量变压额定电压器损耗技术参数无载调压kV短路阻抗连接组标号W%HVLV辅助回路kVkVkVAkVkV单位Dyn11干变：10kV±2×2.5 %，10kV±5 %噪声水平dB干式≤59，箱变外测不超过 50dB散热要求项目额定电压额定频率高额定电流高2s 额定短路电流压动稳定电流开额定短路关合电流关额定电流开断次数参额定短路电流关合次数数2S 接地开关短时耐受电流相对地1min 工频耐压断口高雷电冲击耐压压开关参数接地刀机械寿命次负荷机械寿命断口次相对地k...
