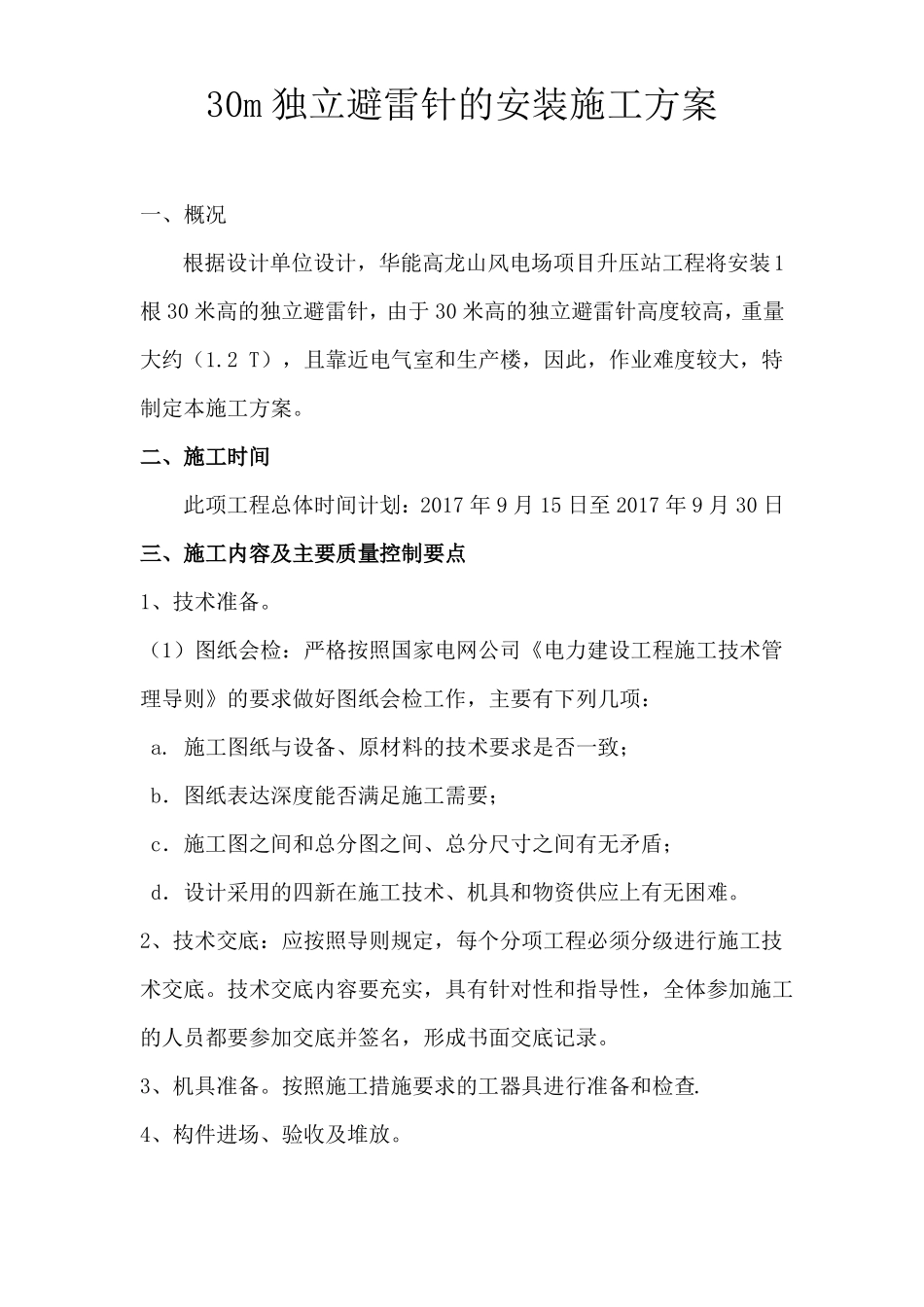

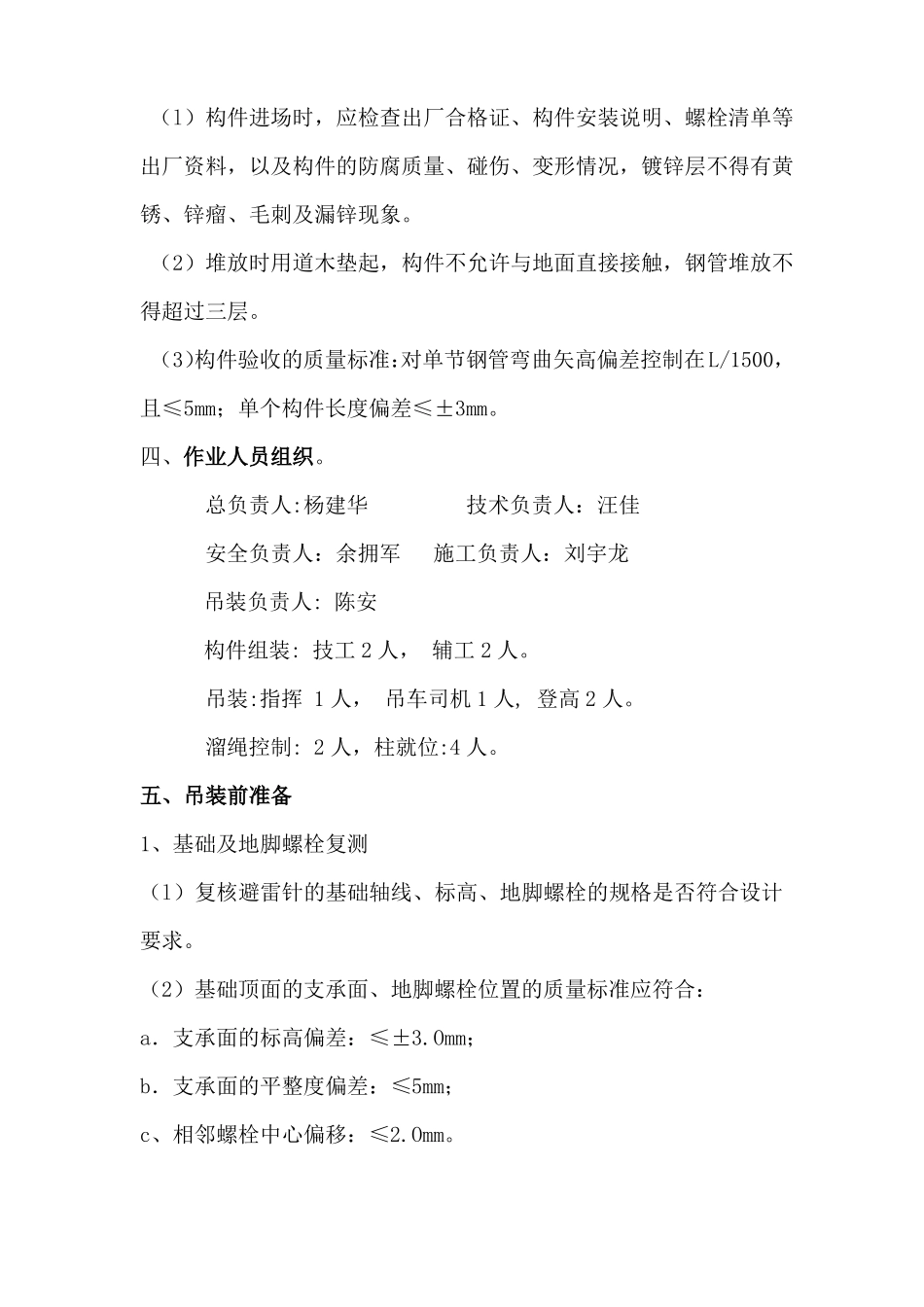

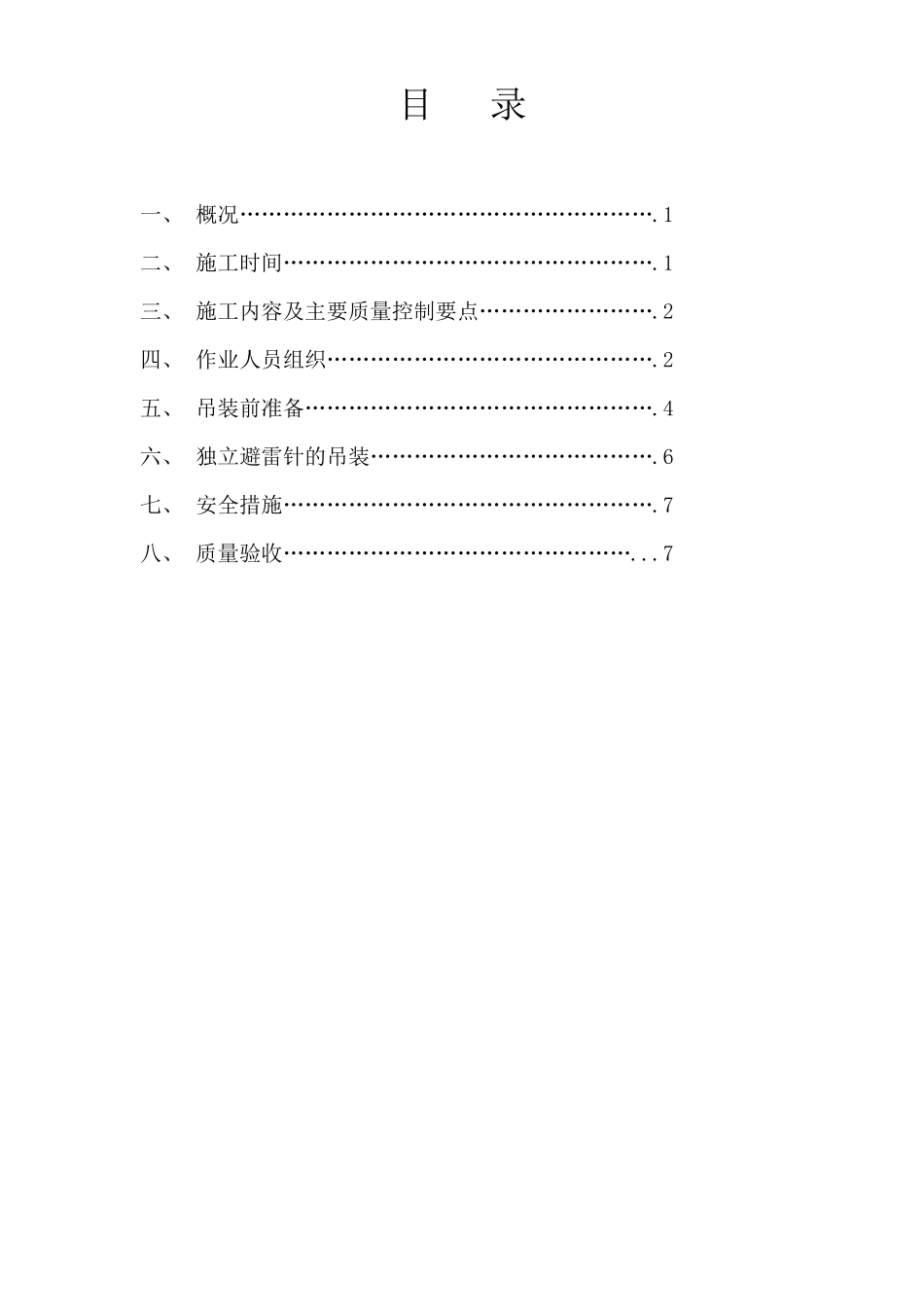

目录一、 概况………………………………………………….1二、 施工时间…………………………………………….1三、 施工内容及主要质量控制要点…………………….2四、 作业人员组织……………………………………….2五、 吊装前准备………………………………………….4六、 独立避雷针的吊装………………………………….6七、 安全措施…………………………………………….7八、 质量验收…………………………………………...730m 独立避雷针的安装施工方案一、概况根据设计单位设计，华能高龙山风电场项目升压站工程将安装1根 30 米高的独立避雷针，由于 30 米高的独立避雷针高度较高，重量大约（1.2 T），且靠近电气室和生产楼，因此，作业难度较大，特制定本施工方案。二、施工时间此项工程总体时间计划：2017 年 9 月 15 日至 2017 年 9 月 30 日三、施工内容及主要质量控制要点1、技术准备。（1）图纸会检：严格按照国家电网公司《电力建设工程施工技术管理导则》的要求做好图纸会检工作，主要有下列几项：a. 施工图纸与设备、原材料的技术要求是否一致；b．图纸表达深度能否满足施工需要；c．施工图之间和总分图之间、总分尺寸之间有无矛盾；d．设计采用的四新在施工技术、机具和物资供应上有无困难。2、技术交底：应按照导则规定，每个分项工程必须分级进行施工技术交底。技术交底内容要充实，具有针对性和指导性，全体参加施工的人员都要参加交底并签名，形成书面交底记录。3、机具准备。按照施工措施要求的工器具进行准备和检查.4、构件进场、验收及堆放。（l）构件进场时，应检查出厂合格证、构件安装说明、螺栓清单等出厂资料，以及构件的防腐质量、碰伤、变形情况，镀锌层不得有黄锈、锌瘤、毛刺及漏锌现象。（2）堆放时用道木垫起，构件不允许与地面直接接触，钢管堆放不得超过三层。（3）构件验收的质量标准：对单节钢管弯曲矢高偏差控制在L/1500，且≤5mm；单个构件长度偏差≤±3mm。四、作业人员组织。总负责人:杨建华技术负责人：汪佳安全负责人：余拥军施工负责人：刘宇龙吊装负责人: 陈安构件组装: 技工 2 人， 辅工 2 人。吊装:指挥 1 人， 吊车司机 1 人, 登高 2 人。溜绳控制: 2 人，柱就位:4 人。五、吊装前准备1、基础及地脚螺栓复测（l）复核避雷针的基础轴线、标高、地脚螺栓的规格是否符合设计要求。（2）基础顶面的支承面、地脚螺栓位置的质量标准应符合：a．支承面的标...
