CTO-20-93最新的热轧宽翼缘钢结构型钢标准-现采用

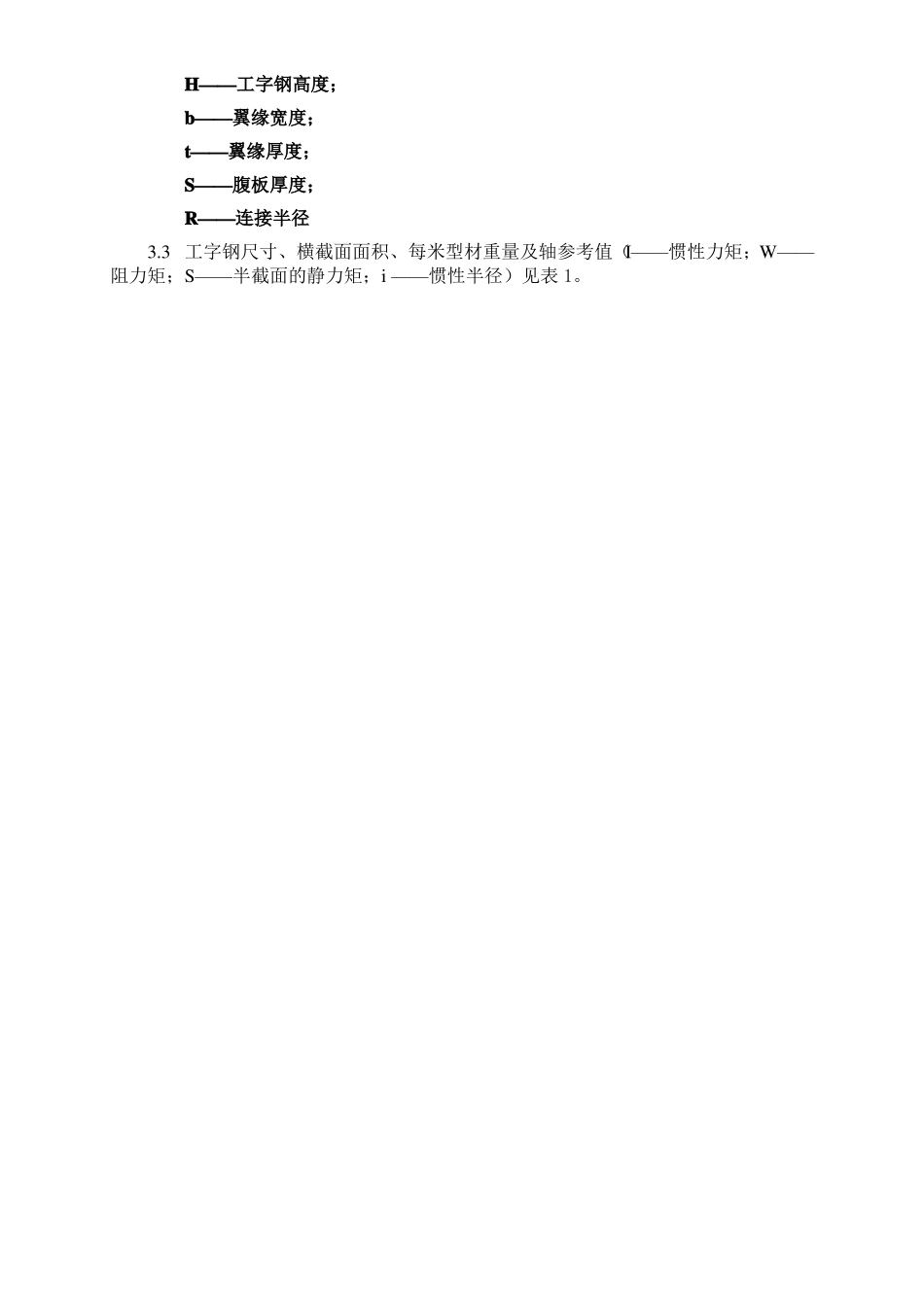

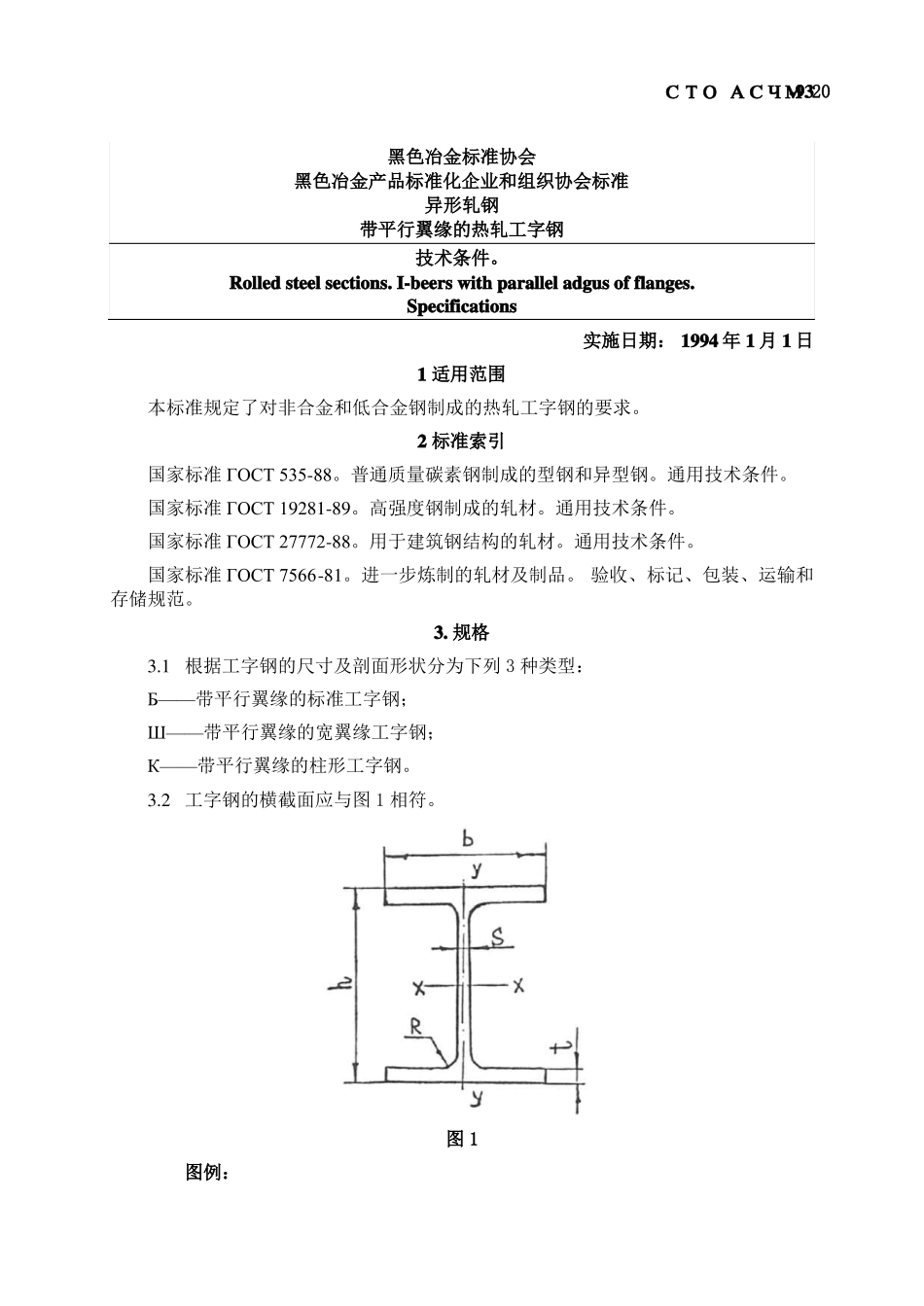

СТО АСЧМ 20-93黑色冶金标准协会黑色冶金产品标准化企业和组织协会标准异形轧钢带平行翼缘的热轧工字钢技术条件。Rolled steel sections. I-beers with parallel adgus of flanges.Specifications实施日期： 1994 年 1 月 1 日1 适用范围本标准规定了对非合金和低合金钢制成的热轧工字钢的要求。2 标准索引国家标准 ГОСТ 535-88。普通质量碳素钢制成的型钢和异型钢。通用技术条件。国家标准 ГОСТ 19281-89。高强度钢制成的轧材。通用技术条件。国家标准 ГОСТ 27772-88。用于建筑钢结构的轧材。通用技术条件。国家标准 ГОСТ 7566-81。进一步炼制的轧材及制品。 验收、标记、包装、运输和存储规范。3. 规格3.1 根据工字钢的尺寸及剖面形状分为下列 3 种类型：Б——带平行翼缘的标准工字钢；Ш——带平行翼缘的宽翼缘工字钢；К——带平行翼缘的柱形工字钢。3.2 工字钢的横截面应与图 1 相符。图 1图例：H——工字钢高度；b——翼缘宽度；t——翼缘厚度；S——腹板厚度；R——连接半径3.3 工字钢尺寸、横截面面积、每米型材重量及轴参考值（I——惯性力矩；W——阻力矩；S——半截面的静力矩；i ——惯性半径）见表 1。表 1工字钢尺寸、横截面面积、每米重量、轴参考值普通工字钢剖面10 Б112 Б112 Б214 Б114 Б216 Б116 Б218 Б118 Б220 Б125 Б125 Б230 Б130 Б235 Б135 Б240 Б140 Б245 Б145 Б250 Б1h100117.6120137.4140157160177180200248250298300346350396400446450492剖面尺寸，mmbSt554.15.7643.85.1644.46.3733.85.6734.76.98245.98257.4914.36.5915.381005.5812458125691495.581506.59174691757111997112008131998122009141998.812R777779999111212131314141616181820截面面每米重积，cm2量，kgIх, cm410.328.117111.038.725713.2110.431813.3910.543516.4312.954116.1812.768920.0915.886919.5815.41063223.9518.8131727.1621.3184432.6825.7353737.6629.6405240.8032631946.7836.7721052.6841.41109563.1449.61356072.1656.62002084.12662370684.3066.22869996.76763345392.3872.536845Wх, cm334.243.85363.377.387.8108.7120.1146.3184.4285.3324.2424.1480.6641.3774.81011.11185.312871486.81497.8轴参考值Sх, cm3ix, cm19.74.0724.94.8330.44.935.85.744.25.7449.66.5361.96.5867.77.3783.27.42104.78.24159.710.4182.9...
