D型施工便梁使用说明书新版图纸

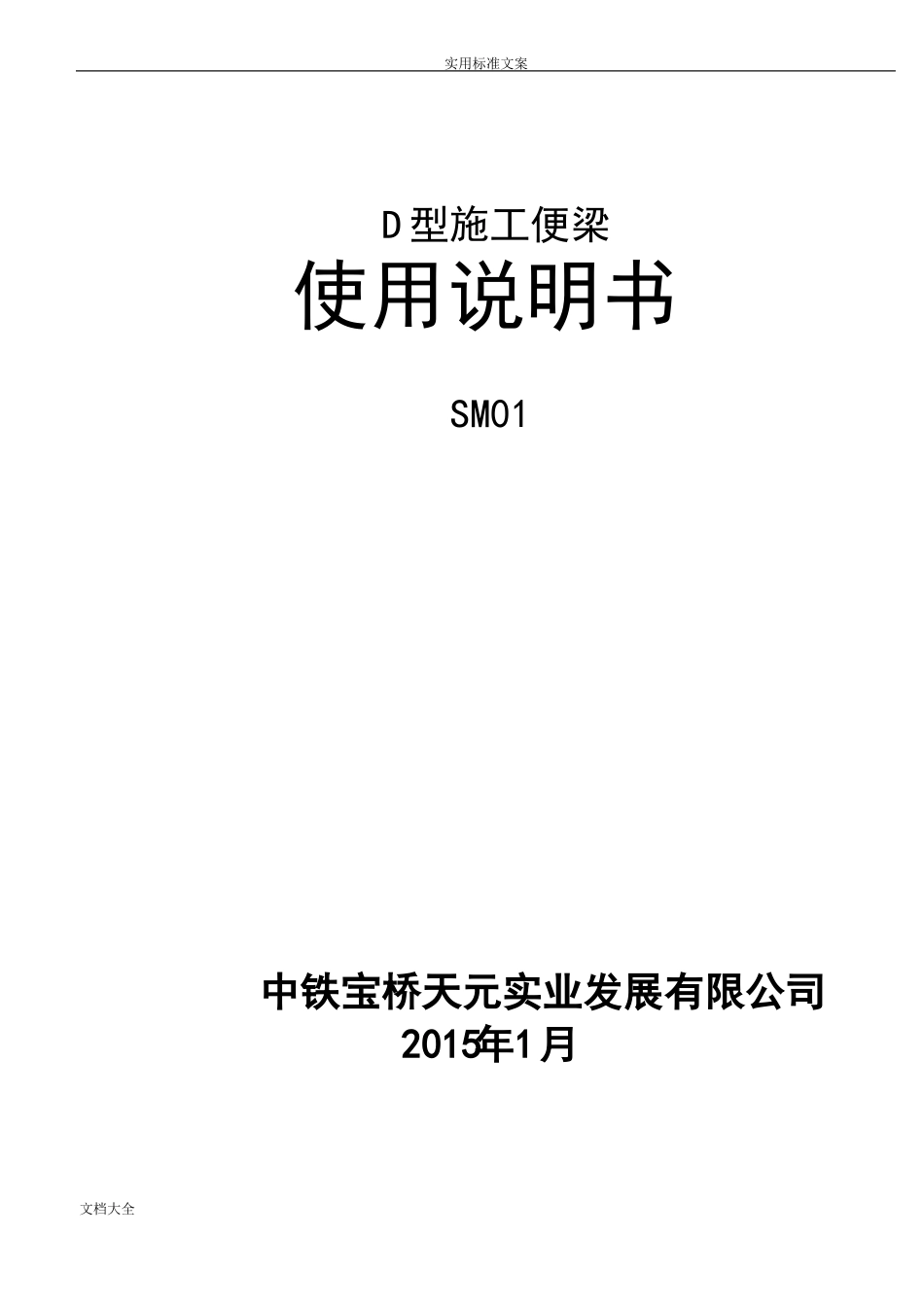

实用标准文案D 型施工便梁文档大全使用说明书SM012015年1月中铁宝桥天元实业发展有限公司实用标准文案中铁宝桥天元实业发展有限公司D型施工便梁使用说明书文件编号SM01共 33 页第 1 页文档大全实用标准文案6．4．2 D24h目型施工便梁现场设置图（轨型60Kg/m）目录1. 适用范围2. 便梁构造示意图3. D型施工便梁构件数量表4. 使用说明书5. 便梁设置表6. 便梁组装及现场设置图文档大全实用标准文案中铁宝桥天元实业发展有限公司D型施工便梁使用说明书文件编号SM01共 33 页第 2 页文档大全实用标准文案1. 适用范围1.1 D 型施工便梁适用于既有线路或站场的桥涵施工，它的最大优点是在不中断行车的情况下，利用它进行桥涵的开挖和施工，并且具有运输和拆装方便的特点。1.2 适用于单线、双线（线间距见布置图），直线、曲线（R≥400 米），行车 限速为60公里/小时，线路钢轨不轻于43Kg/m新轨。1.3 便梁采用铁路“建限-1”限界。1.4 便梁分为D12、D16、D20、D24四种型号，其跨度分别为Lp=12.06m、16.08m、20.1m、24.12m，以适用于各种跨度的桥涵施工。2.便梁构造示意图（图1）文档大全实用标准文案中铁宝桥天元实业发展有限公司D型施工便梁使用说明书文件编号SM01共 33 页第 3 页文档大全实用标准文案文档大全实用标准文案中铁宝桥天元实业发展有限公司D型施工便梁使用说明书文件编号SM01共 33 页第 4 页 D型施工便梁单件重量、规格明细表 表2：名 称件 号长×宽×高单 重（kg）D12纵梁S912400×460×756 4732.5D16纵梁S116400×460×912 7474.1D20纵梁S1020480×480×1220 11229.0D24纵梁S1124500×480×1300 16028.3横 梁S23960×210×212 285.9S3ZY280×230×84 9.0牛 腿S12ZY360×230×96 11.8S13ZY280×160×84 6.0S4160×140×10 1.8 ZY结点板S14470×270×26 6.9S15366×344×26 11.1S16366×146×26 4.1挡碴板S5390×130×120 5.4斜 杆S6＜75×75×10―814 9.1定位角钢S7＜75×75×6―2670 18.4支座挡角S17＜125×125×10―300 6.6支座垫板S18660×600×36 112板式橡胶桥梁支座400×350×3513钢轨扣件 SBK01A（60型） 17.27钢轨扣件 SBK01A（50型） 17.46钢轨扣件 SBK01A（43型） 17.66文档大全实用标准文案精制螺栓M18×105M16×50528（696）（1378）（1646）套普通螺栓314（410）（506）（602）套中铁宝桥天元实业发展有限公司D型施工便梁使用说明书文件编号SM01共 33 页第 5...
