FALK福克蛇形弹簧联轴器T11客户安装维护手册

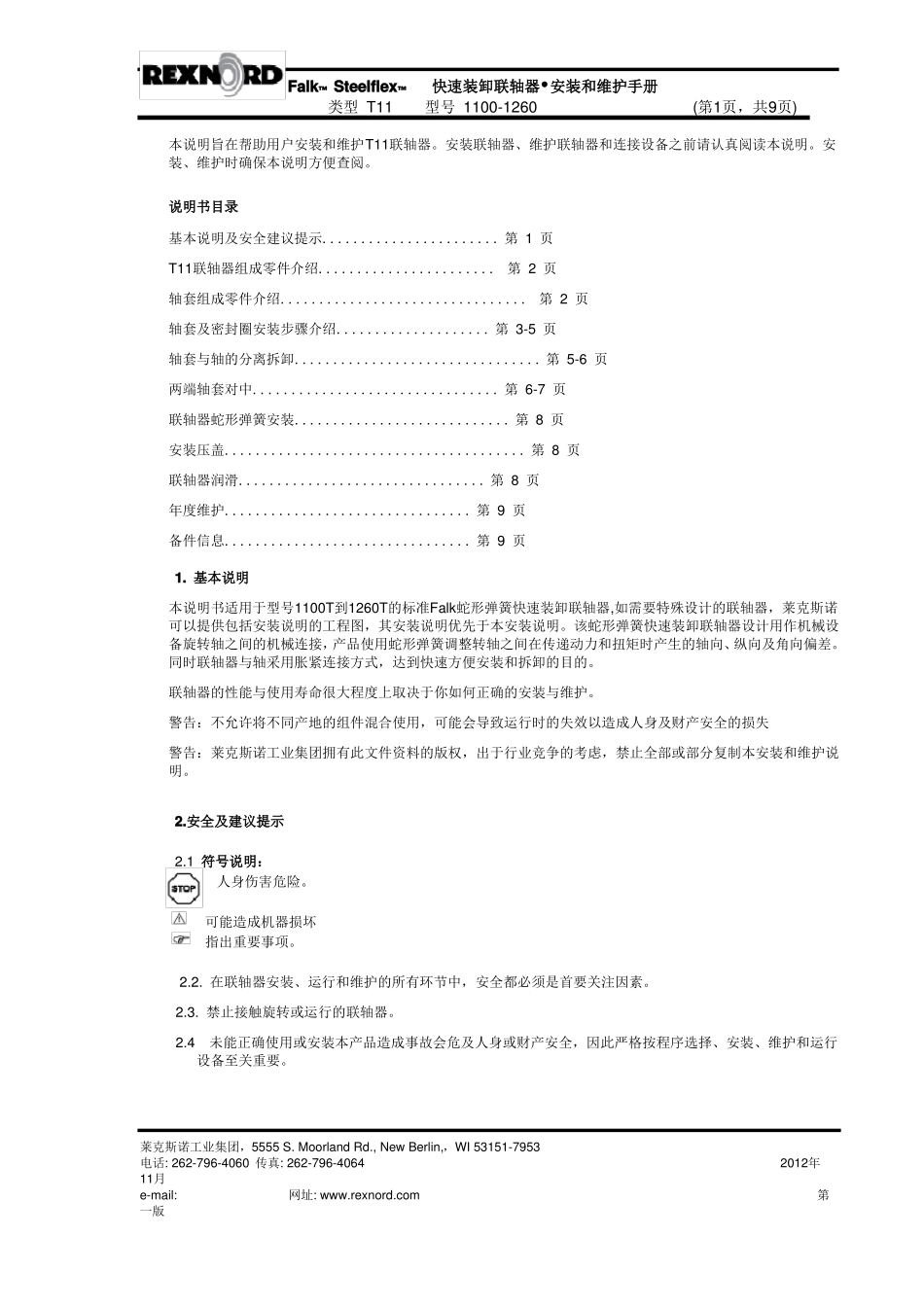

FALK福克蛇形弹簧联轴器T11客户安装维护手册_第1页
1/9

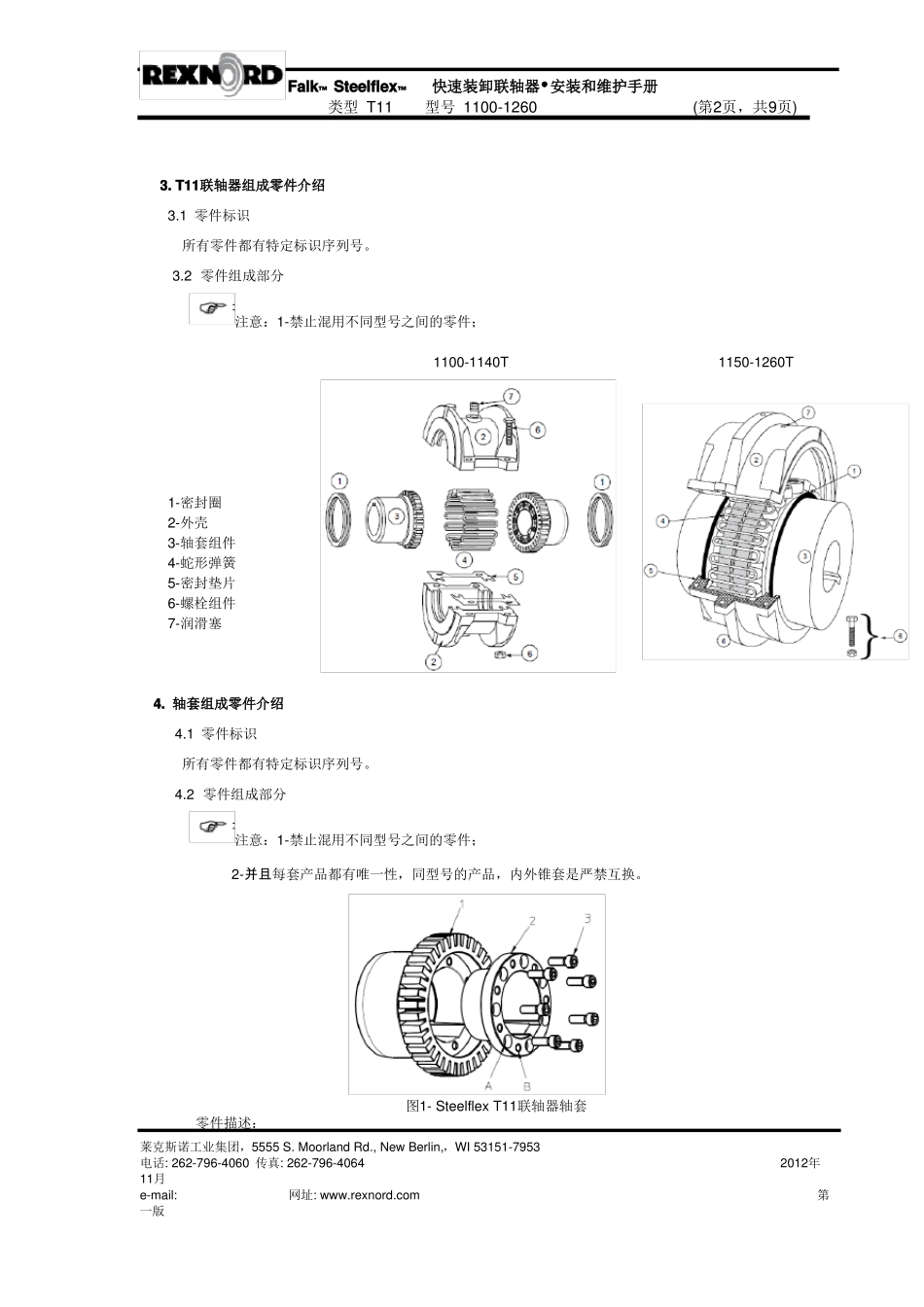

FALK福克蛇形弹簧联轴器T11客户安装维护手册_第2页
2/9

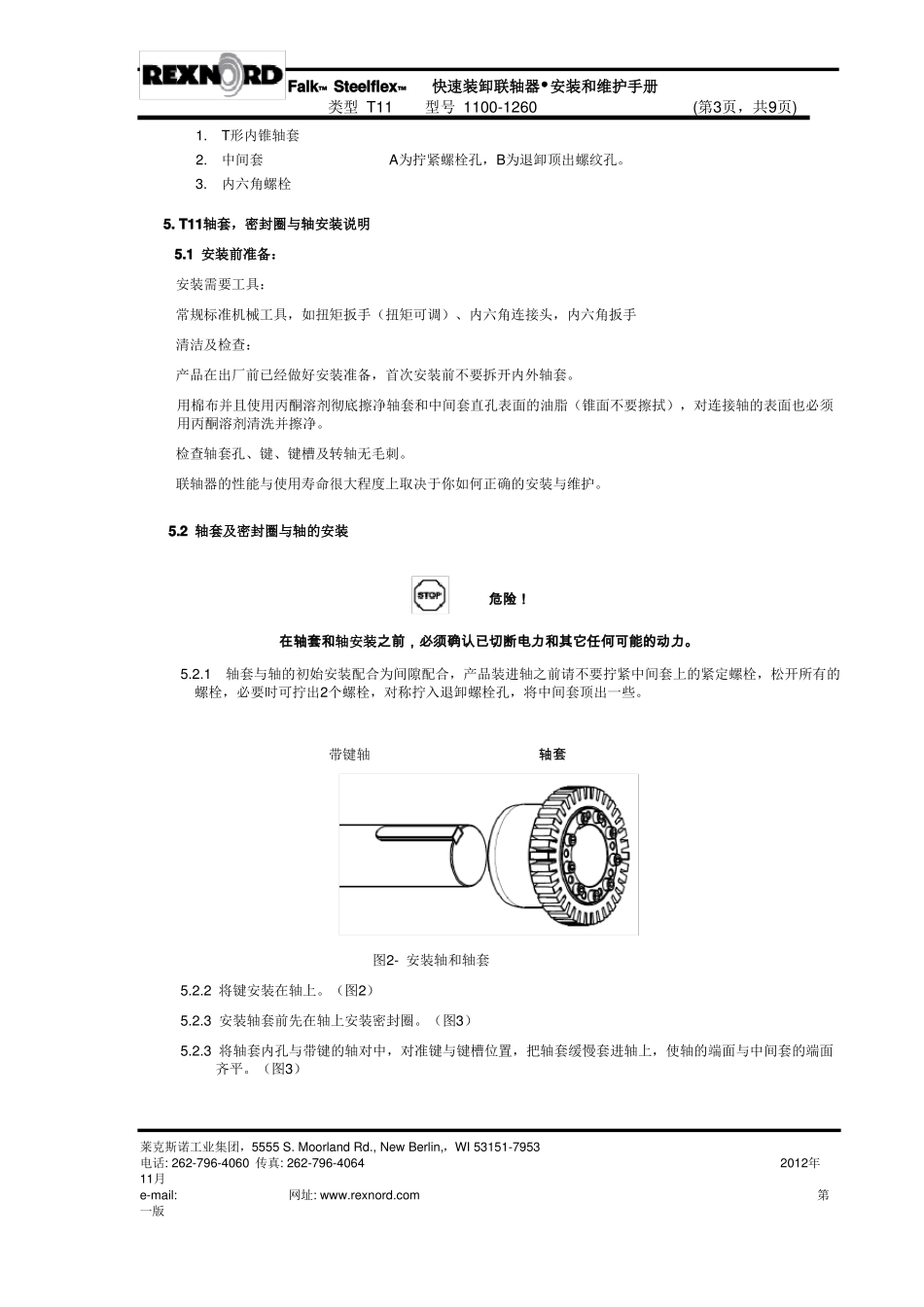

FALK福克蛇形弹簧联轴器T11客户安装维护手册_第3页
3/9
Falk™ Steelflex™快速装卸联轴器•安装和维护手册类型 T11型号 1100-1260(第1页,共9页)本说明旨在帮助用户安装和维护T11联轴器。安装联轴器、维护联轴器和连接设备之前请认真阅读本说明。安装、维护时确保本说明方便查阅。说明书目录基本说明及安全建议提示. . . . . . . . . . . . . . . . . . . . . . . 第 1 页T11联轴器组成零件介绍. . . . . . . . . . . . . . . . . . . . . . .第 2 页轴套组成零件介绍. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .第 2 页轴套及密封圈安装步骤介绍. . . . . . . . . . . . . . . . . . . . 第 3-5 页轴套与轴的分离拆卸. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第 5-6 页两端轴套对中. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第 6-7 页联轴器蛇形弹簧安装. . . . . . . . . . . . . . . . . . . . . . . . . . . . 第 8 页安装压盖. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第 8 页联轴器润滑. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第 8 页年度维护. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第 9 页备件信息. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 第 9 页1. 基本说明本说明书适用于型号1100T到1260T的标准Falk蛇形弹簧快速装卸联轴器,如需要特殊设计的联轴器,莱克斯诺可以提供包括安装说明的工程图,其安装说明优先于本安装说明。该蛇形弹簧快速装卸联轴器设计用作机械设备旋转轴之间的机械连接,产品使用蛇形弹簧调整转轴之间在传递动力和扭矩时产生的轴向、纵向及角向偏差。同时联轴器与轴采用胀紧连接方式,达到快速方便安装和拆卸的目的。联轴器的性能与使用寿命很大程度上取决于你如何正确的安装与维护。警告:不允许将不同产地的组件混合使用,可能会导致运行时的失效以造成人身及财产安全的损失警告:莱克斯诺工业集团...
