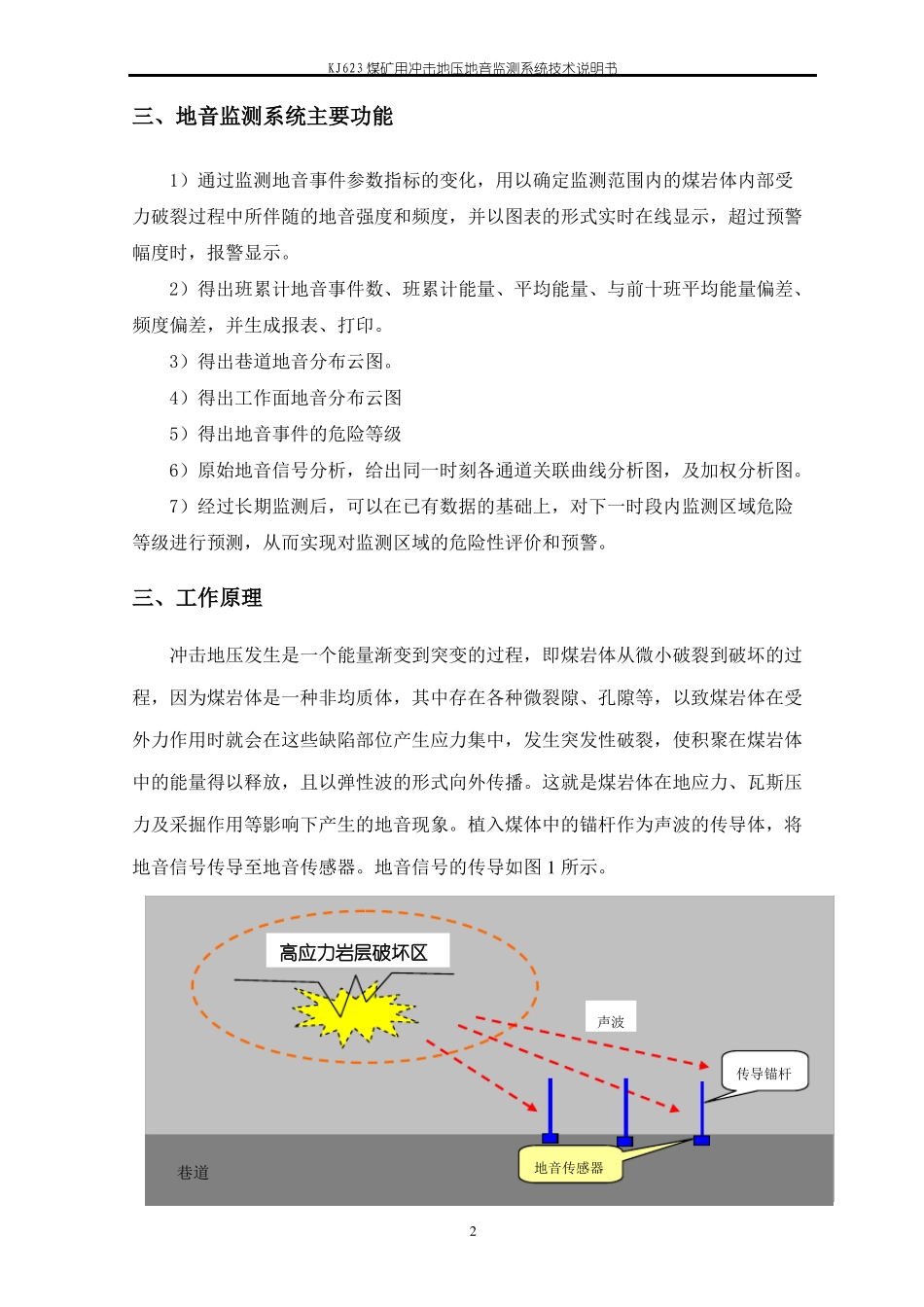

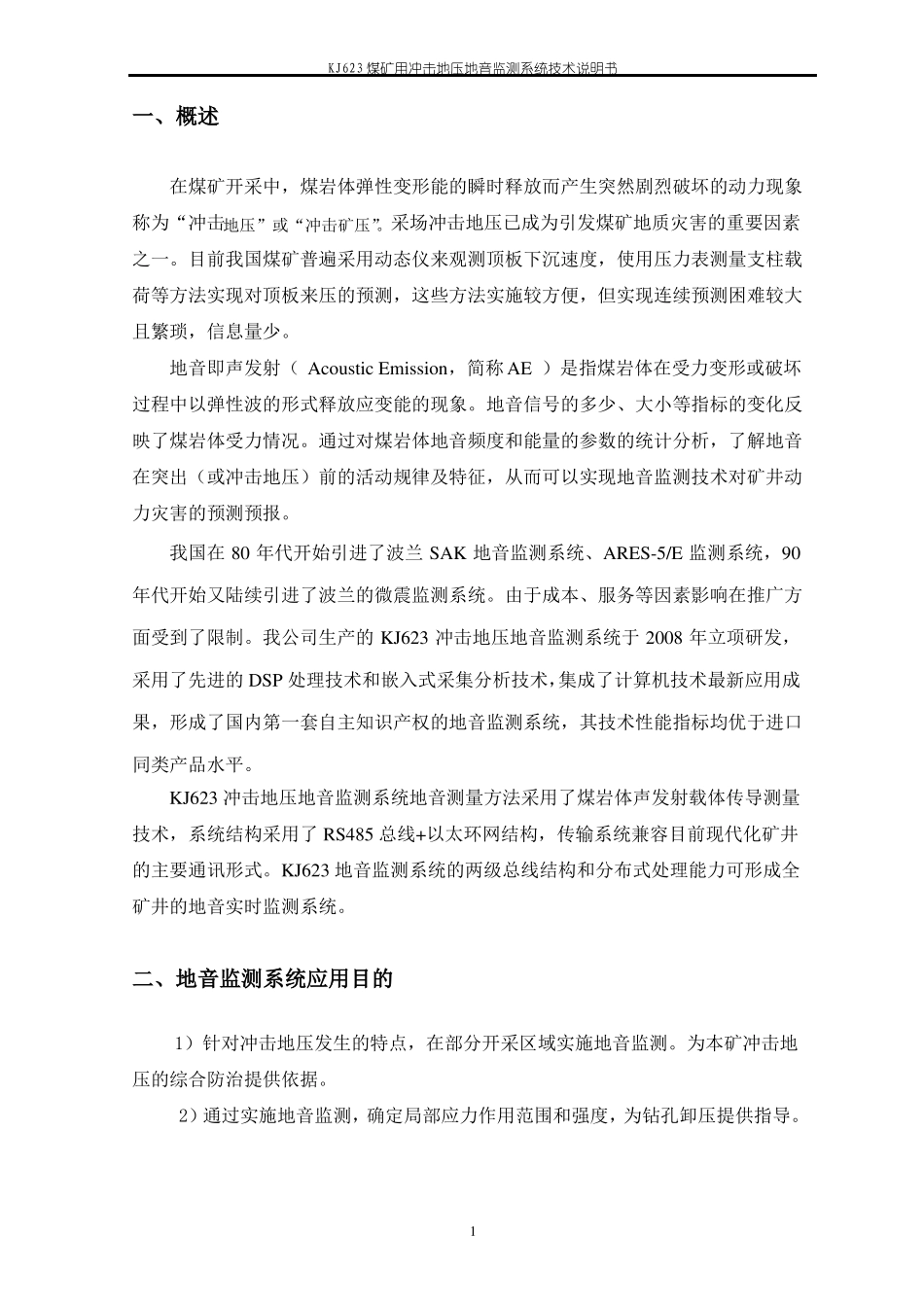

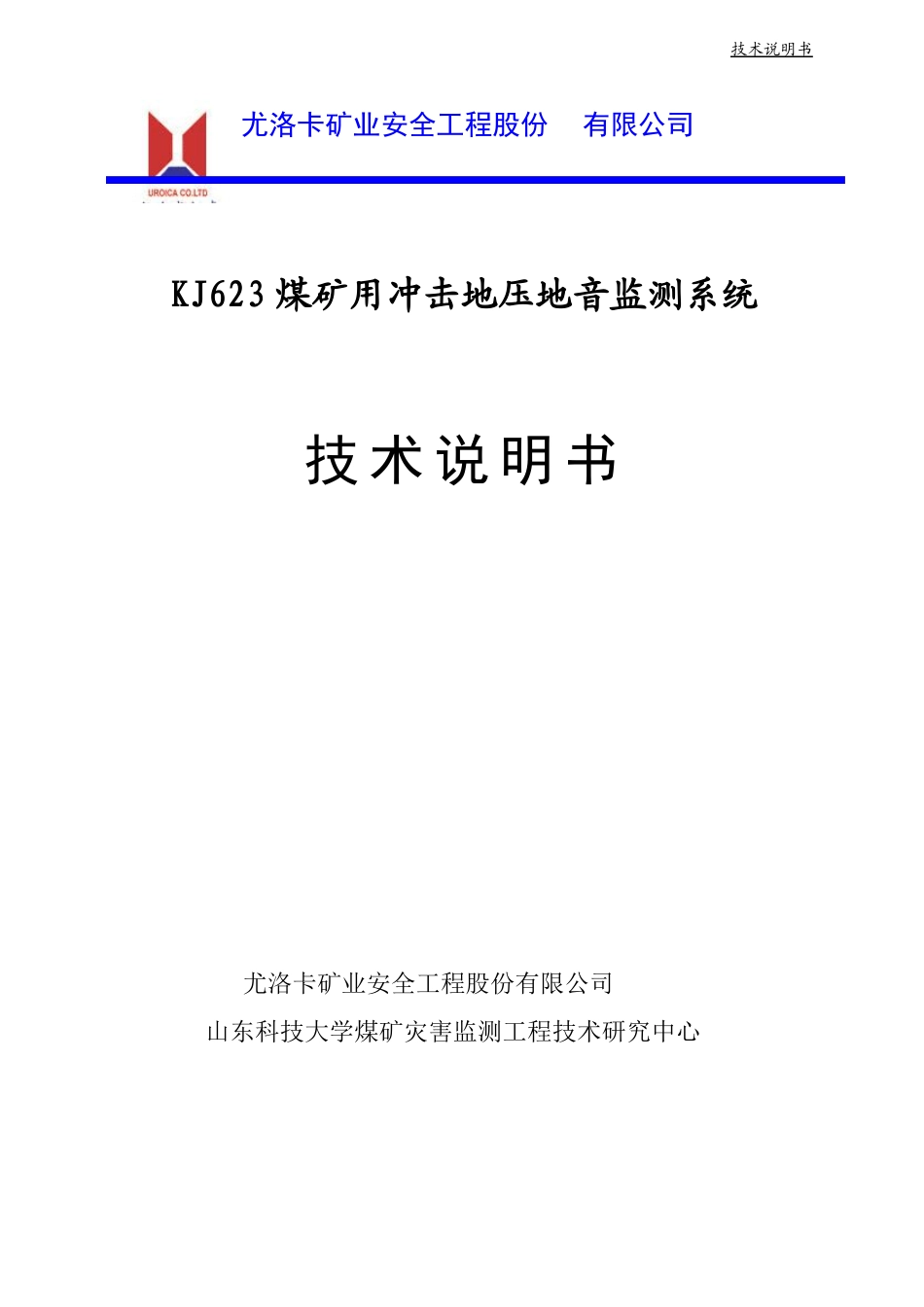

技术说明书尤洛卡矿业安全工程股份有限公司KJ623 煤矿用冲击地压地音监测系统技 术 说 明 书尤洛卡矿业安全工程股份有限公司山东科技大学煤矿灾害监测工程技术研究中心KJ623 煤矿用冲击地压地音监测系统技术说明书一、概述在煤矿开采中，煤岩体弹性变形能的瞬时释放而产生突然剧烈破坏的动力现象称为“冲击地压”或“冲击矿压”。采场冲击地压已成为引发煤矿地质灾害的重要因素之一。目前我国煤矿普遍采用动态仪来观测顶板下沉速度，使用压力表测量支柱载荷等方法实现对顶板来压的预测，这些方法实施较方便，但实现连续预测困难较大且繁琐，信息量少。地音即声发射（ Acoustic Emission，简称 AE ）是指煤岩体在受力变形或破坏过程中以弹性波的形式释放应变能的现象。地音信号的多少、大小等指标的变化反映了煤岩体受力情况。通过对煤岩体地音频度和能量的参数的统计分析，了解地音在突出（或冲击地压）前的活动规律及特征，从而可以实现地音监测技术对矿井动力灾害的预测预报。我国在 80 年代开始引进了波兰 SAK 地音监测系统、ARES-5/E 监测系统，90年代开始又陆续引进了波兰的微震监测系统。由于成本、服务等因素影响在推广方面受到了限制。我公司生产的 KJ623 冲击地压地音监测系统于 2008 年立项研发，采用了先进的 DSP 处理技术和嵌入式采集分析技术，集成了计算机技术最新应用成果，形成了国内第一套自主知识产权的地音监测系统，其技术性能指标均优于进口同类产品水平。KJ623 冲击地压地音监测系统地音测量方法采用了煤岩体声发射载体传导测量技术，系统结构采用了 RS485 总线+以太环网结构，传输系统兼容目前现代化矿井的主要通讯形式。KJ623 地音监测系统的两级总线结构和分布式处理能力可形成全矿井的地音实时监测系统。二、地音监测系统应用目的1）针对冲击地压发生的特点，在部分开采区域实施地音监测。为本矿冲击地压的综合防治提供依据。 2）通过实施地音监测，确定局部应力作用范围和强度，为钻孔卸压提供指导。1KJ623 煤矿用冲击地压地音监测系统技术说明书三、地音监测系统主要功能1）通过监测地音事件参数指标的变化，用以确定监测范围内的煤岩体内部受力破裂过程中所伴随的地音强度和频度，并以图表的形式实时在线显示，超过预警幅度时，报警显示。2）得出班累计地音事件数、班累计能量、平均能量、与前十班平均能量偏差、频度偏差，并生成报表、打印。3）得出巷道地音分布云图。4）得出工作面地音...
