MNS低压抽屉柜技术手册VIP专享

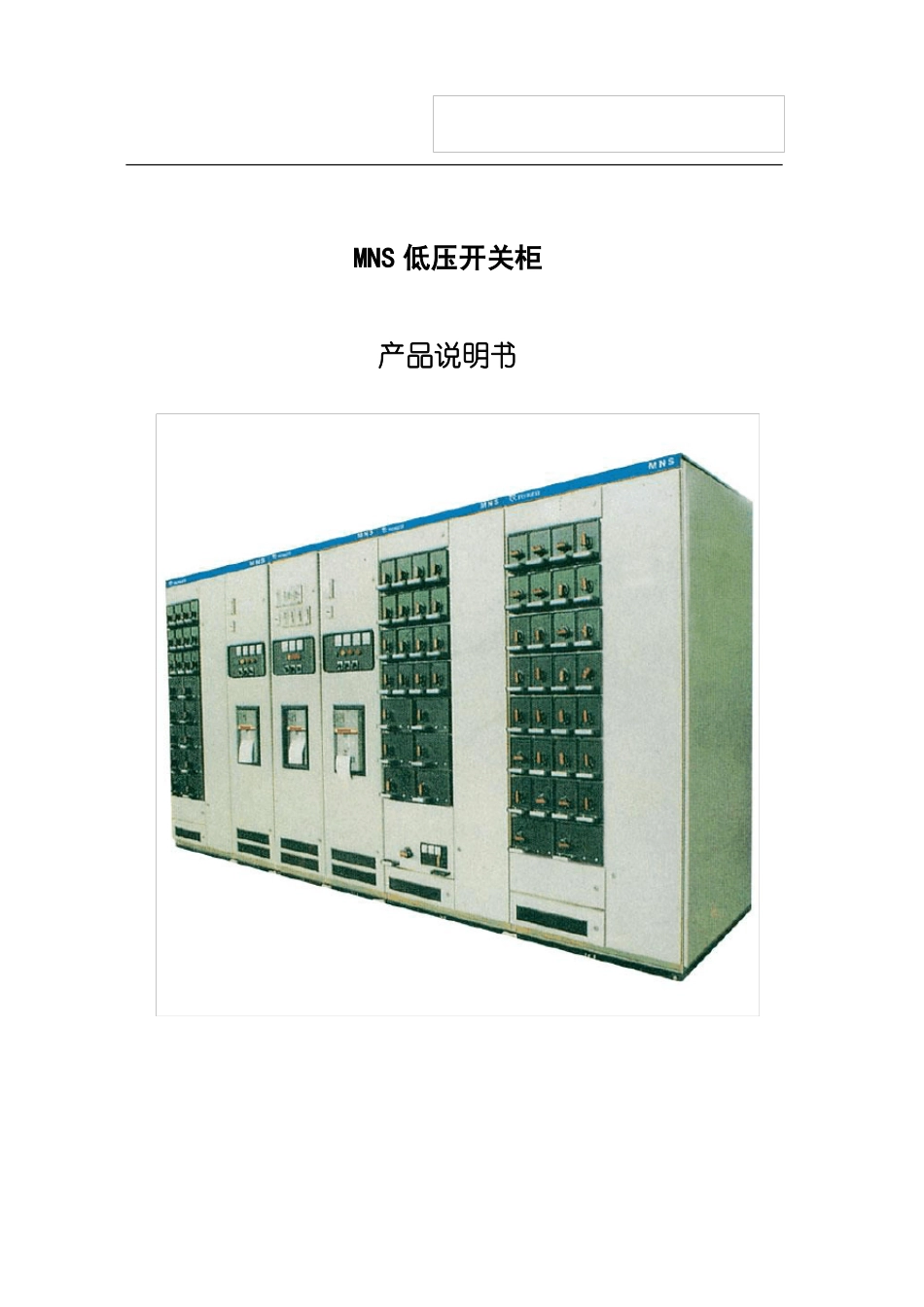

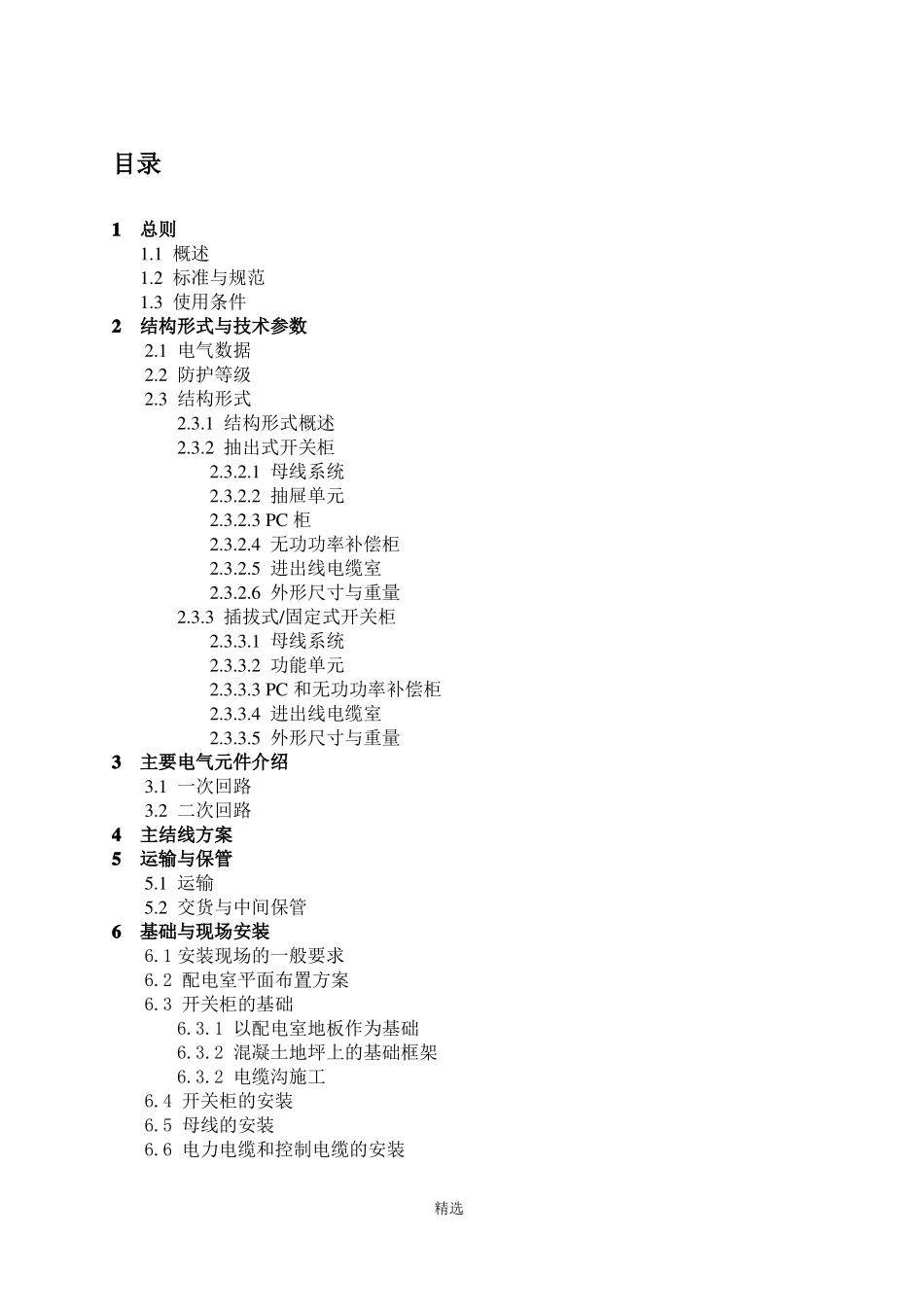

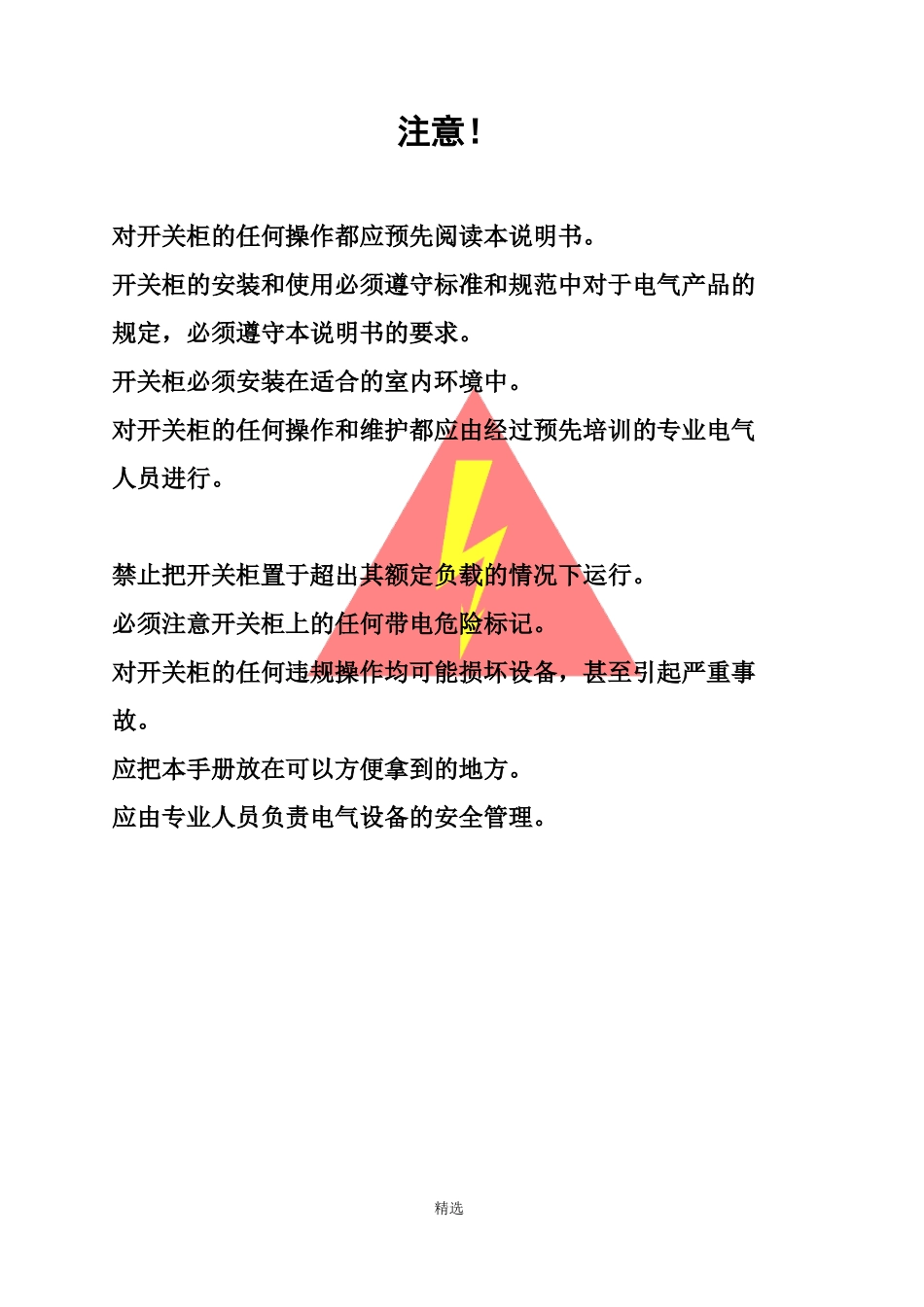

MNS 低压开关柜产品说明书注意！对开关柜的任何操作都应预先阅读本说明书。开关柜的安装和使用必须遵守标准和规范中对于电气产品的规定，必须遵守本说明书的要求。开关柜必须安装在适合的室内环境中。对开关柜的任何操作和维护都应由经过预先培训的专业电气人员进行。禁止把开关柜置于超出其额定负载的情况下运行。必须注意开关柜上的任何带电危险标记。对开关柜的任何违规操作均可能损坏设备，甚至引起严重事故。应把本手册放在可以方便拿到的地方。应由专业人员负责电气设备的安全管理。精选目录1总则1.1 概述1.2 标准与规范1.3 使用条件2结构形式与技术参数2.1 电气数据2.2 防护等级2.3 结构形式2.3.1 结构形式概述2.3.2 抽出式开关柜2.3.2.1 母线系统2.3.2.2 抽屉单元2.3.2.3 PC 柜2.3.2.4 无功功率补偿柜2.3.2.5 进出线电缆室2.3.2.6 外形尺寸与重量2.3.3 插拔式/固定式开关柜2.3.3.1 母线系统2.3.3.2 功能单元2.3.3.3 PC 和无功功率补偿柜2.3.3.4 进出线电缆室2.3.3.5 外形尺寸与重量3主要电气元件介绍3.1 一次回路3.2 二次回路4主结线方案5运输与保管5.1 运输5.2 交货与中间保管6基础与现场安装6.1 安装现场的一般要求6.2 配电室平面布置方案6.3 开关柜的基础6.3.1 以配电室地板作为基础6.3.2 混凝土地坪上的基础框架6.3.2 电缆沟施工6.4 开关柜的安装6.5 母线的安装6.6 电力电缆和控制电缆的安装精选6.7 开关柜的接地6.8 安装的收尾7开关柜的运行7.1 起动前的准备工作7.2 起动7.3 开关柜的操作7.3.1 框架式断路器的操作7.3.2 抽屉式开关柜的操作7.3.2.1 8E/4 和 8E/2 抽屉单元的操作7.3.2.2 8E、16E、24E 抽屉单元的操作7.3.3 横刀熔单元的操作7.3.4 插拔式开关柜的操作8 维护8.1 检查8.2 保养8.3 损坏元件的更换9 备品备件和专用工具精选1． 总则1.1 概述MNS 是采用标准模件、由工厂组装（FBA）的低压开关柜，它适用于交流 50/60Hz，额定工作电压≤660V，额定电流 6300A 及以下的供配电系统，作为电能分配、转换、控制和无功功率补偿之用。MNS 柜架用进口优质敷铝锌钢板或优质冷轧钢板弯制成零部件，通过自攻锁紧螺钉或六角螺钉紧固互相连接而成，再按方案变化需要，加上相应的门，封板，隔板，安装支架，以及母线，功能单元等零部件，组装成一台完整的装置，装置内零部件尺寸，隔室尺寸实行模数化（模数单位 E＝25mm）。作为新一代低压抽出式开关柜，具有如下特点：1....
