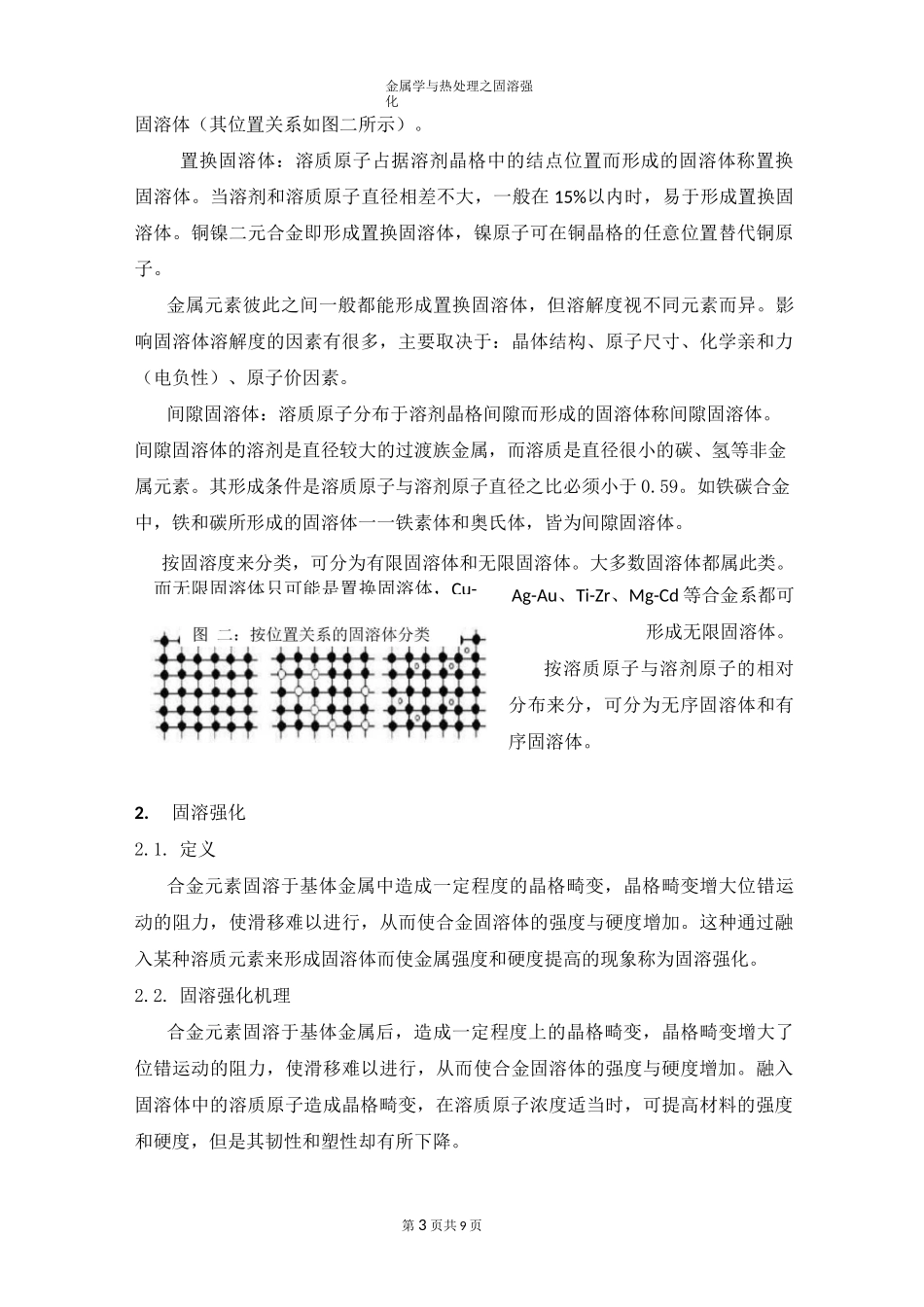

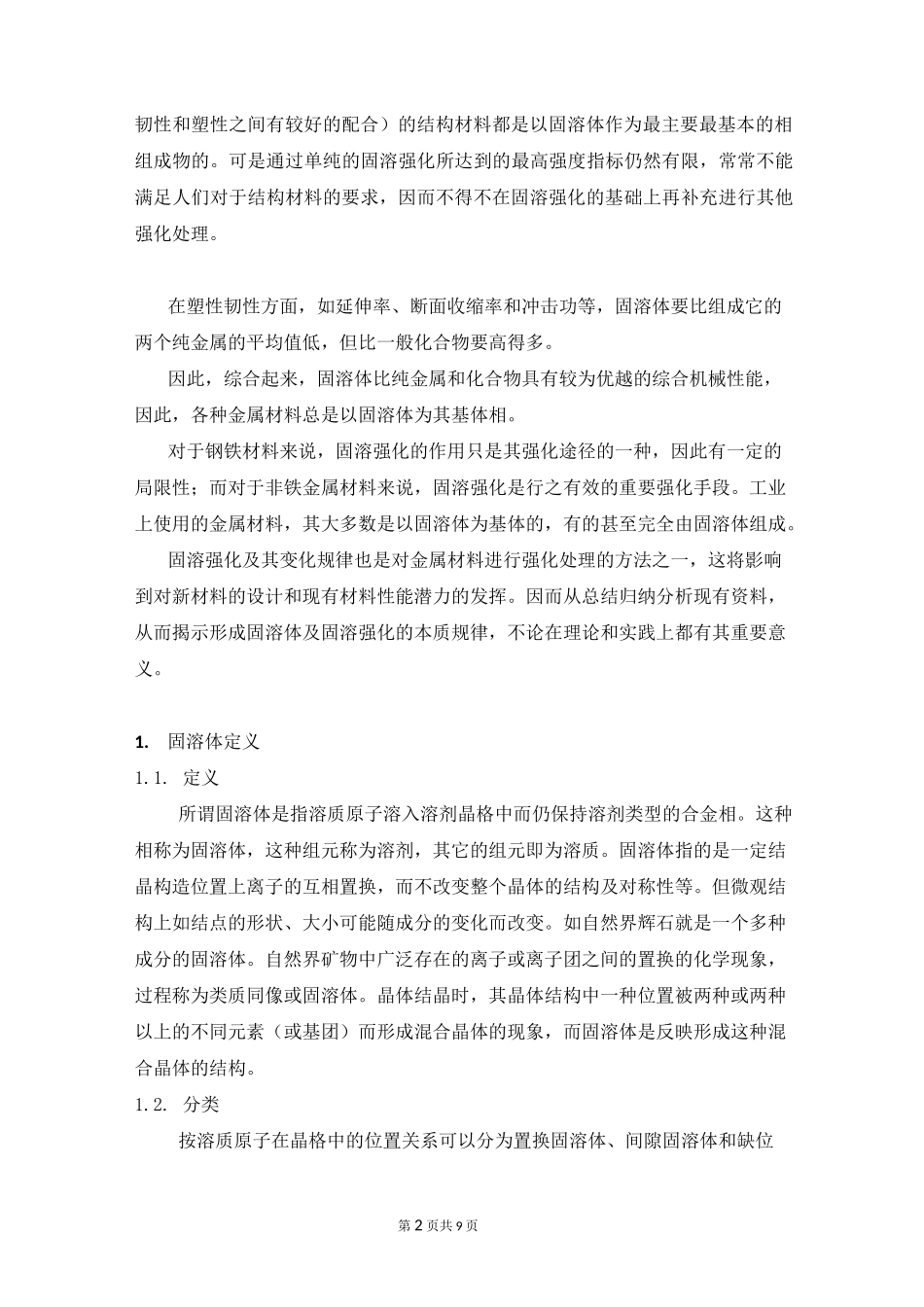

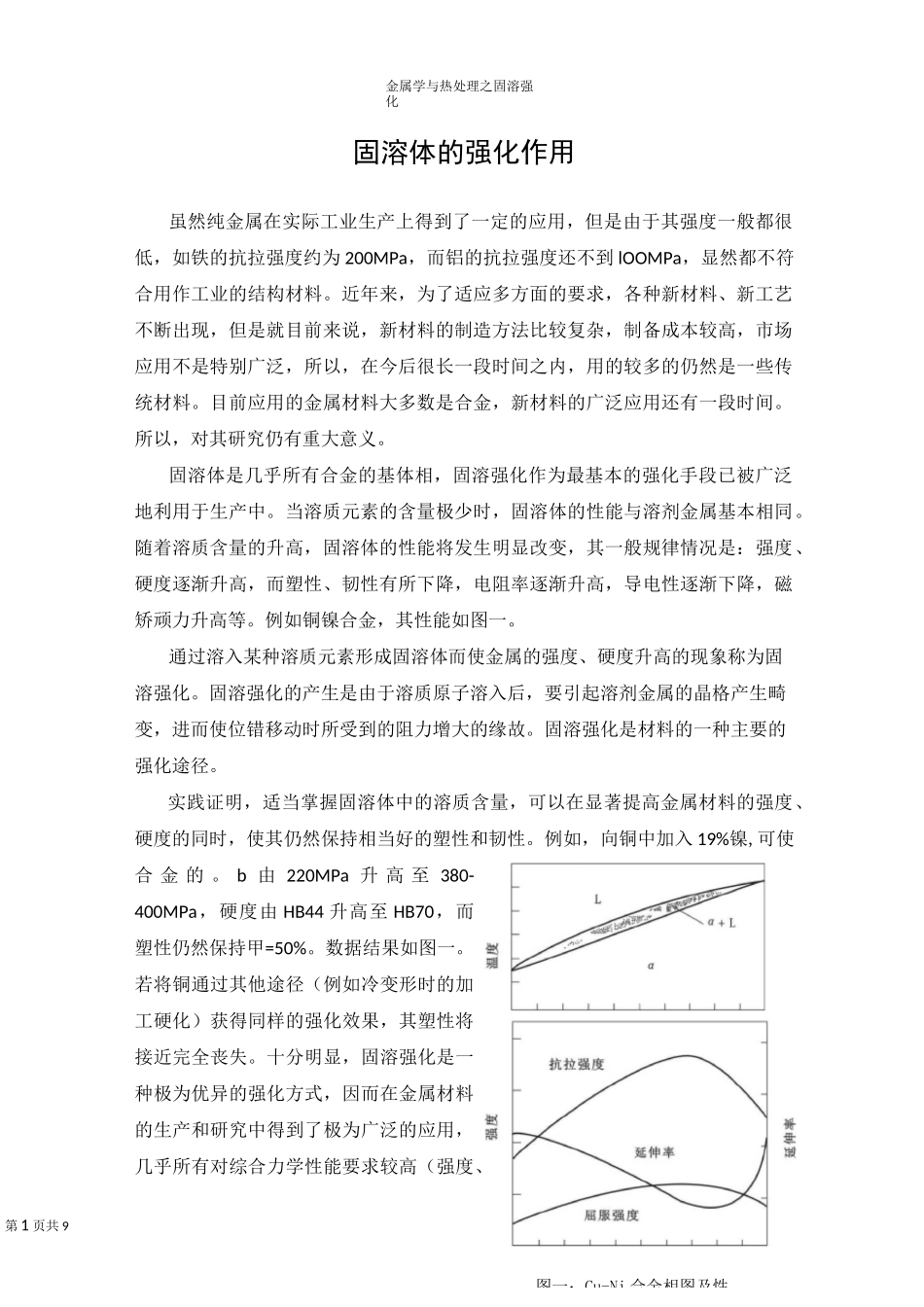

金属学与热处理之固溶强化第 1 页共 9固溶体的强化作用虽然纯金属在实际工业生产上得到了一定的应用，但是由于其强度一般都很低，如铁的抗拉强度约为 200MPa，而铝的抗拉强度还不到 lOOMPa，显然都不符合用作工业的结构材料。近年来，为了适应多方面的要求，各种新材料、新工艺不断出现，但是就目前来说，新材料的制造方法比较复杂，制备成本较高，市场应用不是特别广泛，所以，在今后很长一段时间之内，用的较多的仍然是一些传统材料。目前应用的金属材料大多数是合金，新材料的广泛应用还有一段时间。所以，对其研究仍有重大意义。固溶体是几乎所有合金的基体相，固溶强化作为最基本的强化手段已被广泛地利用于生产中。当溶质元素的含量极少时，固溶体的性能与溶剂金属基本相同。随着溶质含量的升高，固溶体的性能将发生明显改变，其一般规律情况是：强度、硬度逐渐升高，而塑性、韧性有所下降，电阻率逐渐升高，导电性逐渐下降，磁矫顽力升高等。例如铜镍合金，其性能如图一。通过溶入某种溶质元素形成固溶体而使金属的强度、硬度升高的现象称为固溶强化。固溶强化的产生是由于溶质原子溶入后，要引起溶剂金属的晶格产生畸变，进而使位错移动时所受到的阻力增大的缘故。固溶强化是材料的一种主要的强化途径。实践证明，适当掌握固溶体中的溶质含量，可以在显著提高金属材料的强度、硬度的同时，使其仍然保持相当好的塑性和韧性。例如，向铜中加入 19%镍,可使合 金 的 。 b 由 220MPa 升 高 至 380-400MPa，硬度由 HB44 升高至 HB70，而塑性仍然保持甲=50%。数据结果如图一。若将铜通过其他途径（例如冷变形时的加工硬化）获得同样的强化效果，其塑性将接近完全丧失。十分明显，固溶强化是一种极为优异的强化方式，因而在金属材料的生产和研究中得到了极为广泛的应用，几乎所有对综合力学性能要求较高（强度、图一：Cu-Ni 合金相图及性第 2 页共 9 页韧性和塑性之间有较好的配合）的结构材料都是以固溶体作为最主要最基本的相组成物的。可是通过单纯的固溶强化所达到的最高强度指标仍然有限，常常不能满足人们对于结构材料的要求，因而不得不在固溶强化的基础上再补充进行其他强化处理。在塑性韧性方面，如延伸率、断面收缩率和冲击功等，固溶体要比组成它的两个纯金属的平均值低，但比一般化合物要高得多。因此，综合起来，固溶体比纯金属和化合物具有较为优越的综合机械性能，因此，各种金属材料总是以固溶体为其基体...
