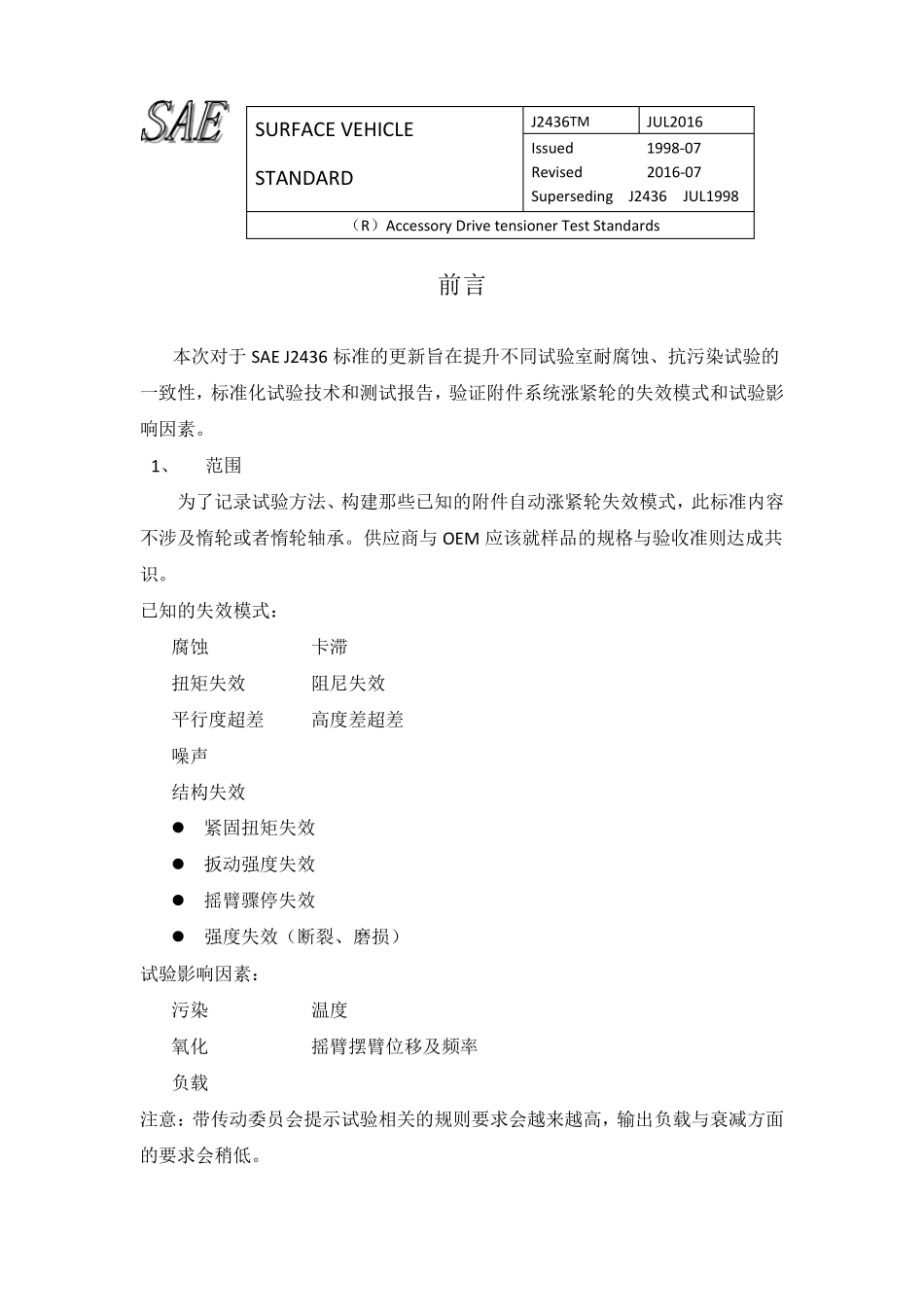

SURFACE VEHICLESTANDARDJ2436TMJUL2016Issued1998-07Revised2016-07SupersedingJ2436JUL1998(R)Accessory Drive tensioner Test Standards前言本次对于 SAE J2436 标准的更新旨在提升不同试验室耐腐蚀、抗污染试验的一致性,标准化试验技术和测试报告,验证附件系统涨紧轮的失效模式和试验影响因素。1、范围为了记录试验方法、构建那些已知的附件自动涨紧轮失效模式,此标准内容不涉及惰轮或者惰轮轴承。供应商与 OEM 应该就样品的规格与验收准则达成共识。已知的失效模式:腐蚀卡滞扭矩失效阻尼失效平行度超差高度差超差噪声结构失效紧固扭矩失效扳动强度失效摇臂骤停失效强度失效(断裂、磨损)试验影响因素:污染温度氧化摇臂摆臂位移及频率负载注意:带传动委员会提示试验相关的规则要求会越来越高,输出负载与衰减方面的要求会稍低。2、引用标准2.1 适用范围以下出版文件是本标准的一些补充。除非另外说明,SAE 出版文件最新版本都适用。2.1.1 SAE 出版Available from SAE International ,400 commonwealth Drive,Warrendale,PA15096-0001,Tel:877-606-7323 ( inside USA and Canada) or + 1 724-776-4970(outside USA),www.sae.org.SAE J2198自动涨紧轮专用术语2.1.2ASTM 出版Available from ASTM International ,100 Barr Harbor Drive,P.O.Box C700,WestConshohocken,PA 19428-2959,Tel:610-832-9585,www.astm.orgASTM D 1149-XX 橡胶老化测试方法_样片在试验箱中表面氧化龟裂_参考最新版本3总则3.1 试验台涨紧轮驱动方式涨紧轮可以通过绳索、链条、皮带或者杆件来驱动。如果需要用特殊的驱动方式,请在试验步骤中提出。下图展示了几种典型驱动方式。图 1 带驱动试验台架图 1 是一个典型的带驱动试验台架。其中一个轮子必须是偏心轮,用来获得涨紧臂摆动的幅值。图 2 绳索驱动试验台架图 1 是一个绳索驱动试验台架。中心轮是偏心轮,用来获得涨紧臂摆动的幅值。3.2 检测与数据报告要求试验过程中每个步骤中都要标明数据报告要求。本节主要介绍试验方法以及典型数据报告要求。3.2.1 轴承座平行差轴承座平行差是指惰轮轴承安装位置相对于涨紧轮安装基准面的倾角。平行差的测量需要涨紧臂旋转到名义位置,该位置上施加对应的负荷及负荷角度。角度数据可以用度或者毫米来记录,可以细分为涨紧臂法相平面倾角、涨紧臂平面倾角。3.2.2 轴承座高度差轴承座高度差是指惰轮轴...
