粘弹体胶带作业标准要点

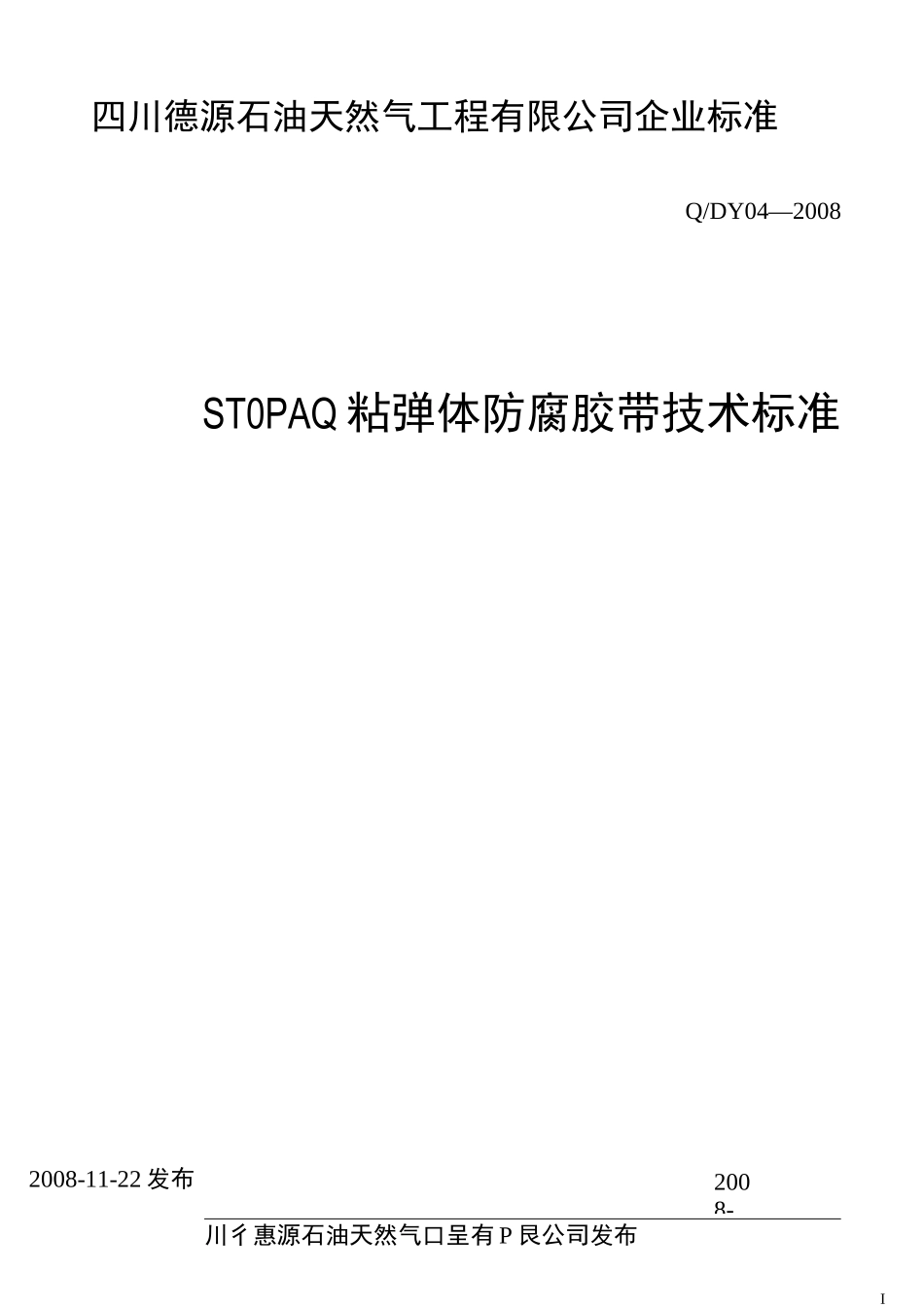

I2008-四川德源石油天然气工程有限公司企业标准Q/DY04—2008ST0PAQ 粘弹体防腐胶带技术标准2008-11-22 发布川彳惠源石油天然气口呈有 P 艮公司发布I目录前言 II第一章总则 1第二章防腐结构 2第三章材料技术指标 3第四章防腐层施工技术要求 4第五章质量检查 11第六章存放和运输 12Q/DY04—2008IIQ/DY04—2008第一章总则1ST0PAQ 粘弹体防腐胶带适用于 3PE、FBE、石油沥青等各种防腐管道的现场补口防腐，弯管现场防腐，站场埋地管道、阀门、三通、大小头等各种异型管件的现场防腐，管道防腐层损伤修复，钢质储罐底板防腐，海上平台管道及管件防腐，海上钢管桩、导管架防腐及防腐层损伤修复。2 本标准适用于 STOPAQ 粘弹体防腐胶带的设计、施工及质量验收。3STOPAQ 粘弹体防腐胶带分为 CZ、CZH、CZHT 三个产品系列，适用条件见表仁表 1STOPAQ 粘弹体防腐胶带产品系列及适用条件4STOPAQ 粘弹体防腐胶带标准宽度分为 50mmx100mm、200mm、300mm 等，宜使用的管道直径范围见表 2,特殊宽度可订制。Q/DY04—200863 外保护层，普通土壤应力环境宜使用 PE 胶带、PVC 胶带或热收缩带，强土壤应力坏境宜使用热收缩带或玻璃纤维复合材料。PE 胶带、PVC 胶带单层厚度不应低于 0.45mm,热收缩带和玻璃纤维复合材料厚度应符合我国石油工业相关防腐技术标准规定。Q/DY04—20083第三章材料技术指标1ST0PAQ 粘弹体防腐胶带ST0PAQ 粘弹体防腐胶带主要技术指标见表 3。2 外保护层外保护层可采用的 PE 胶带、PVC 胶带、热收缩带、玻璃纤维复合材料等材料的技术指标应符合国家或石油行业相关技术标准规定。第四章防腐层施工技术要求1 施工坏境要求基材表面温度适用范围见表 1,基材表面温度应高于露点温度 3°C 以上，坏境湿度 W90%。2 基材表面处理管道或设备表面处理质量应达到《涂装前钢材表面锈蚀等级和除锈等级》(GB/T8923)规定的 ST3 级要求，表面应干燥，无松动的浮锈、无污物；基材搭接部位的原防腐层表面应平整、干燥、无污物。工厂预制的 3PE涂层搭接部位处理成 30 度的坡口(图 1-2)o图 1-23 施工方法ST0PAQ 粘弹体防腐胶带、PE、PVC 外保护带采用缠绕搭接施工。缠绕 ST0PAQ 粘弹体防腐胶带时应保持轻柔的张力，边缠绕边按压胶带搭接部位，保证搭接部位平整、密封良好。ST0PAQ 粘弹体防腐胶带搭接宽度最小不低于 10mm。胶带表面印有两条搭接线，外侧搭接线为搭接宽度10mm 标示线，内侧搭接线表示大于 ...
