家用布电线通用技术规范及使用标准

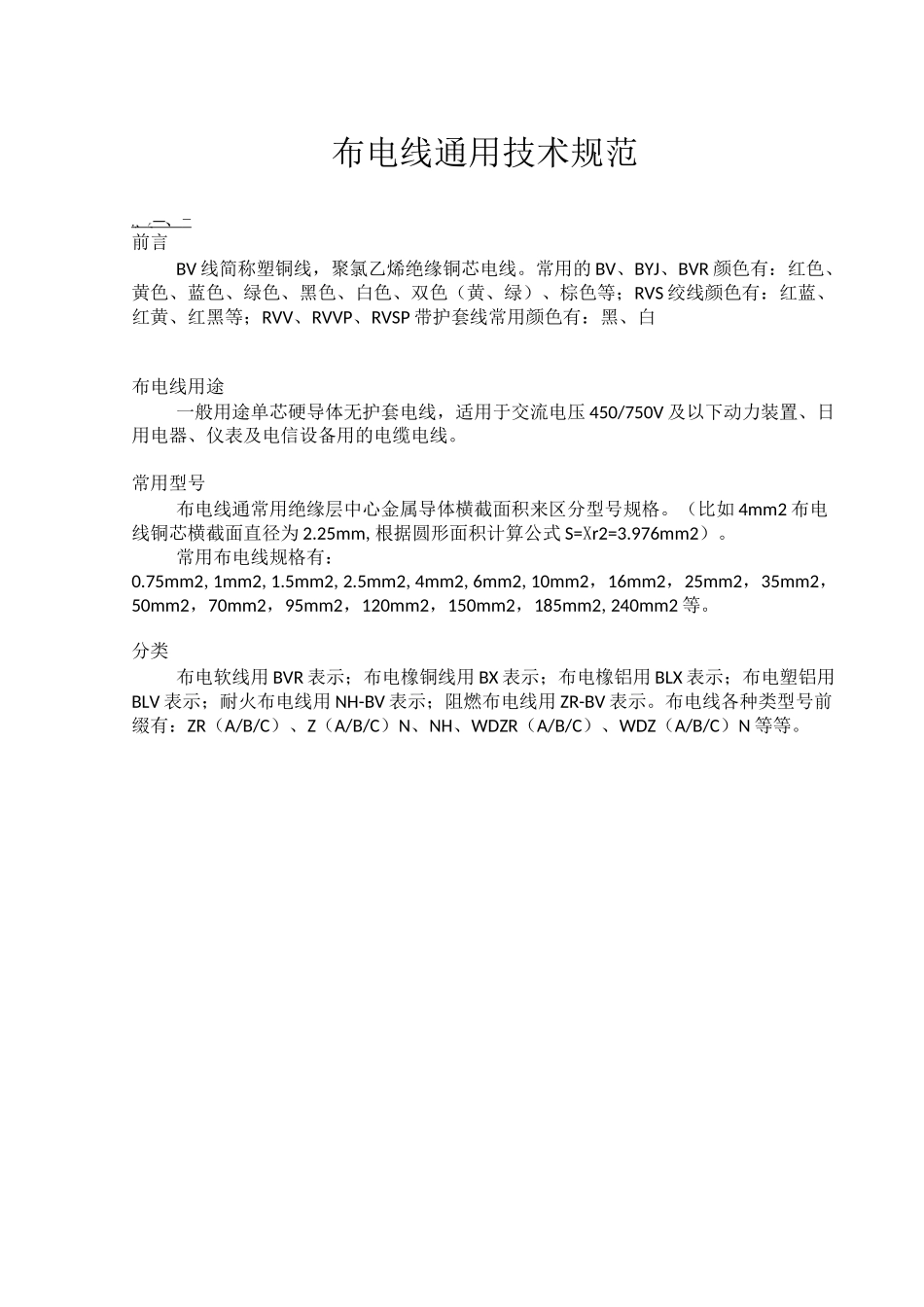

家用布电线通用技术规范及使用标准_第1页
1/19

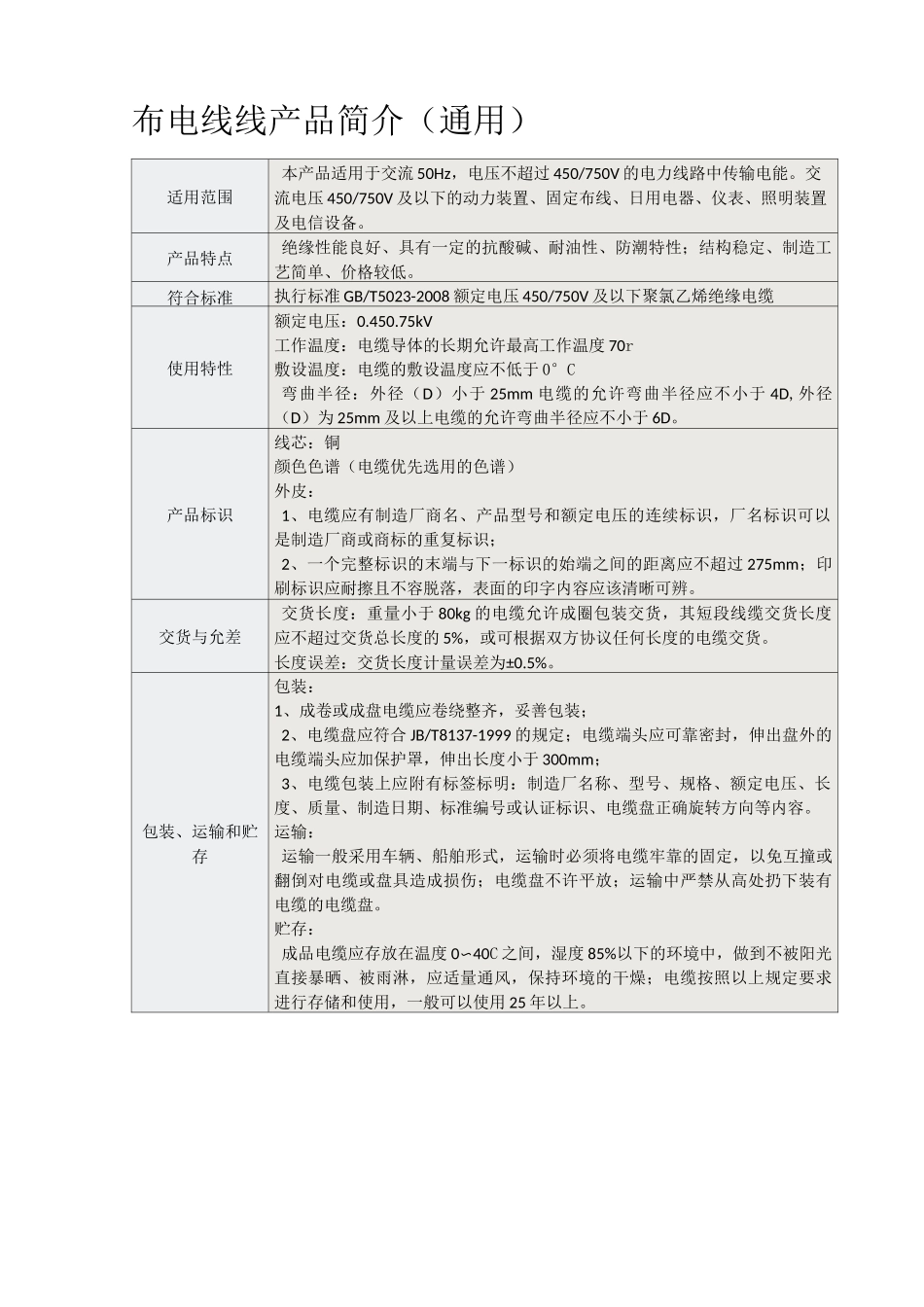

家用布电线通用技术规范及使用标准_第2页
2/19

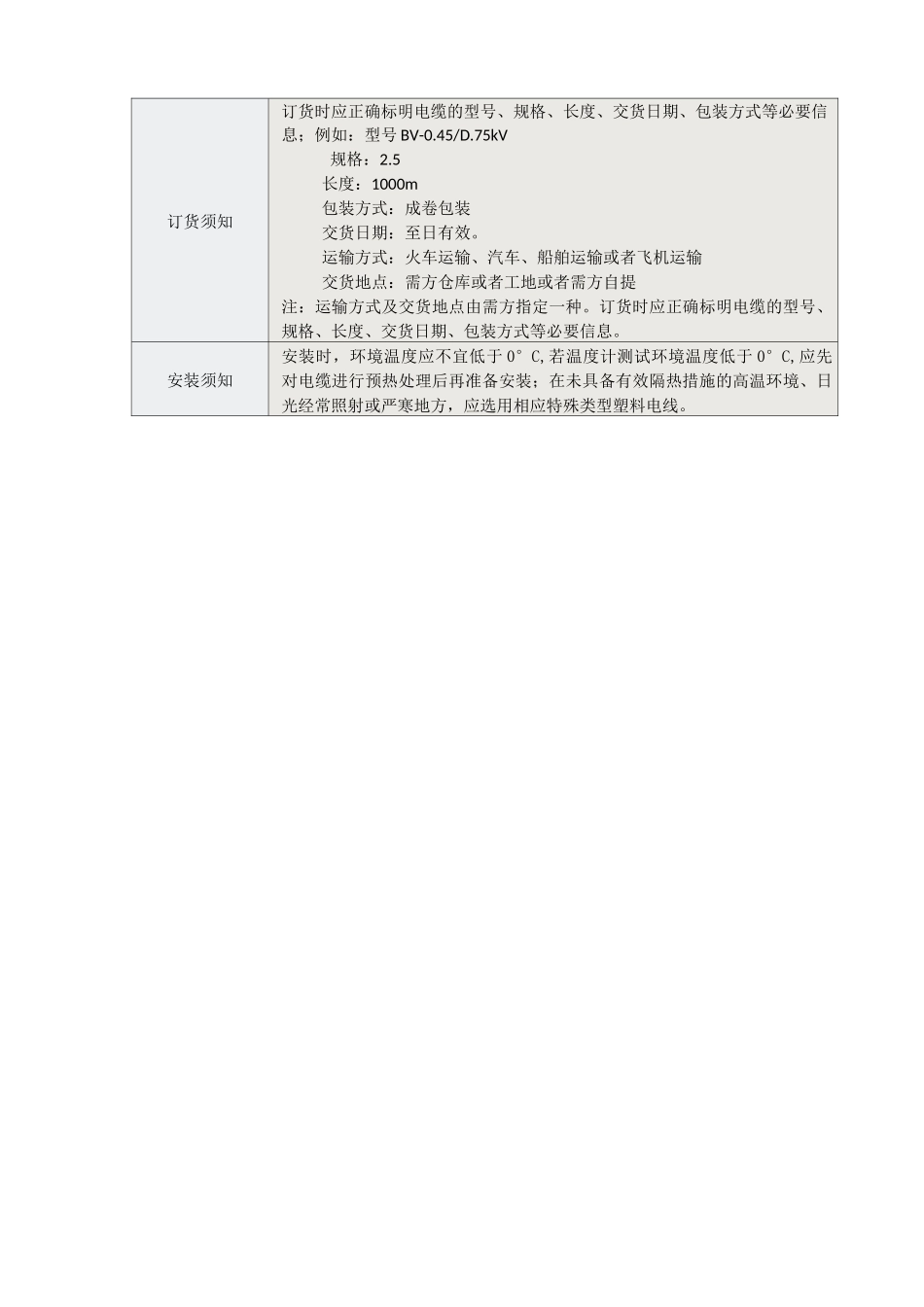

家用布电线通用技术规范及使用标准_第3页
3/19
布电线通用技术规范. 、 F 一 、 - 前言BV 线简称塑铜线,聚氯乙烯绝缘铜芯电线。常用的 BV、BYJ、BVR 颜色有:红色、黄色、蓝色、绿色、黑色、白色、双色(黄、绿)、棕色等;RVS 绞线颜色有:红蓝、红黄、红黑等;RVV、RVVP、RVSP 带护套线常用颜色有:黑、白布电线用途一般用途单芯硬导体无护套电线,适用于交流电压 450/750V 及以下动力装置、日用电器、仪表及电信设备用的电缆电线。常用型号布电线通常用绝缘层中心金属导体横截面积来区分型号规格。(比如 4mm2 布电线铜芯横截面直径为 2.25mm,根据圆形面积计算公式 S=Xr2=3.976mm2)。常用布电线规格有:0.75mm2,1mm2,1.5mm2,2.5mm2,4mm2,6mm2,10mm2,16mm2,25mm2,35mm2,50mm2,70mm2,95mm2,120mm2,150mm2,185mm2,240mm2 等。分类布电软线用 BVR 表示;布电橡铜线用 BX 表示;布电橡铝用 BLX 表示;布电塑铝用BLV 表示;耐火布电线用 NH-BV 表示;阻燃布电线用 ZR-BV 表示。布电线各种类型号前缀有:ZR(A/B/C)、Z(A/B/C)N、NH、WDZR(A/B/C)、WDZ(A/B/C)N 等等。布电线线产品简介(通用)适用范围本产品适用于交流 50Hz,电压不超过 450/750V 的电力线路中传输电能。交流电压 450/750V 及以下的动力装置、固定布线、日用电器、仪表、照明装置及电信设备。产品特点绝缘性能良好、具有一定的抗酸碱、耐油性、防潮特性;结构稳定、制造工艺简单、价格较低。符合标准执行标准 GB/T5023-2008 额定电压 450/750V 及以下聚氯乙烯绝缘电缆使用特性额定电压:0.450.75kV工作温度:电缆导体的长期允许最高工作温度 70r敷设温度:电缆的敷设温度应不低于 0°C弯曲半径:外径(D)小于 25mm 电缆的允许弯曲半径应不小于 4D,外径(D)为 25mm 及以上电缆的允许弯曲半径应不小于 6D。产品标识线芯:铜颜色色谱(电缆优先选用的色谱)外皮:1、电缆应有制造厂商名、产品型号和额定电压的连续标识,厂名标识可以是制造厂商或商标的重复标识;2、一个完整标识的末端与下一标识的始端之间的距离应不超过 275mm;印刷标识应耐擦且不容脱落,表面的印字内容应该清晰可辨。交货与允差交货长度:重量小于 80kg 的电缆允许成圈包装交货,其短段线缆交货长度应不超过交货总长度的 5%,或可根据双方协议任何长度的电缆交货。长度误差:交货长度计量误差为±0.5%。包装、运输和贮存包装:1、成卷或成盘电缆应卷绕整齐,妥善包装;2、电缆盘应符合 J...
