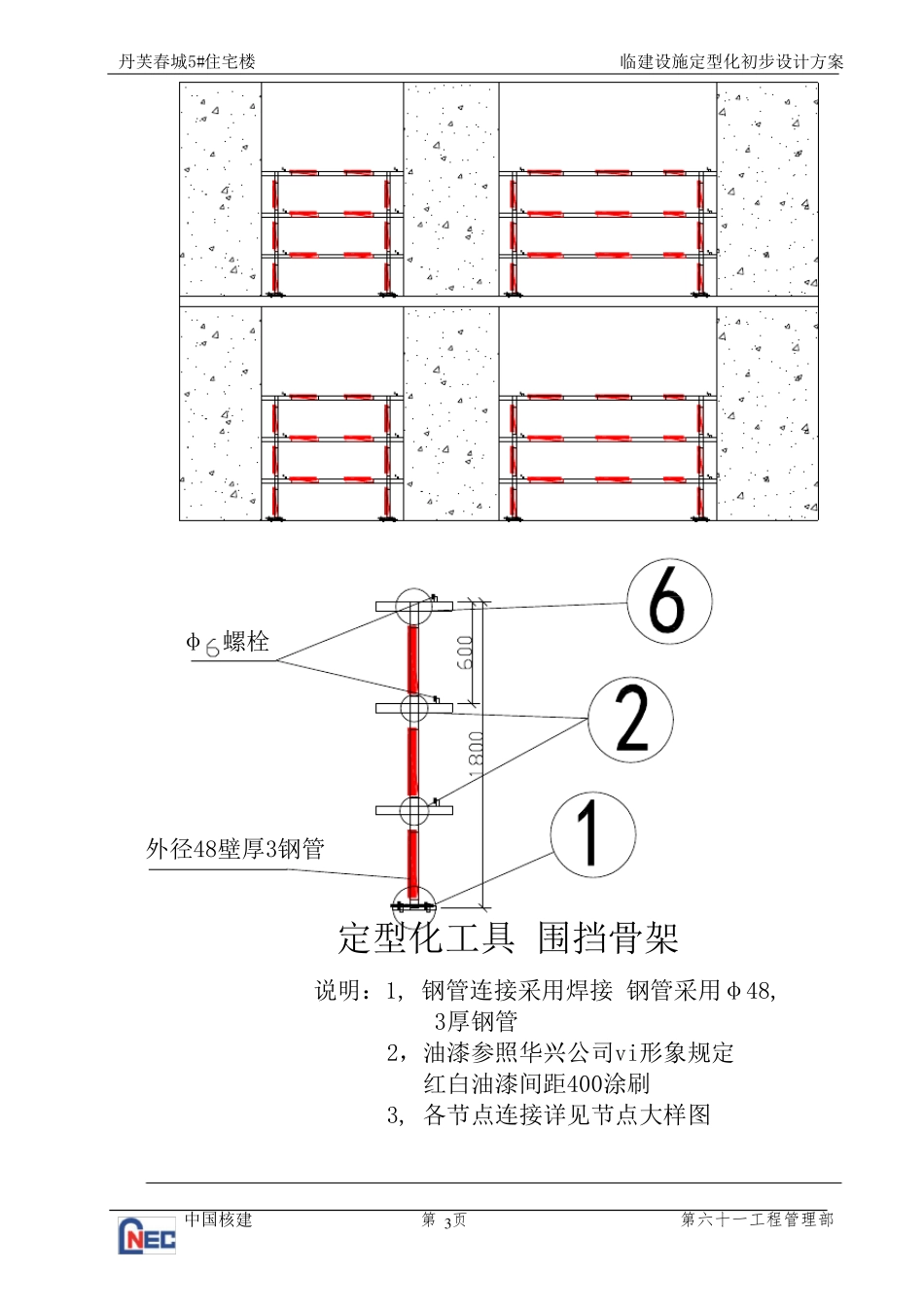

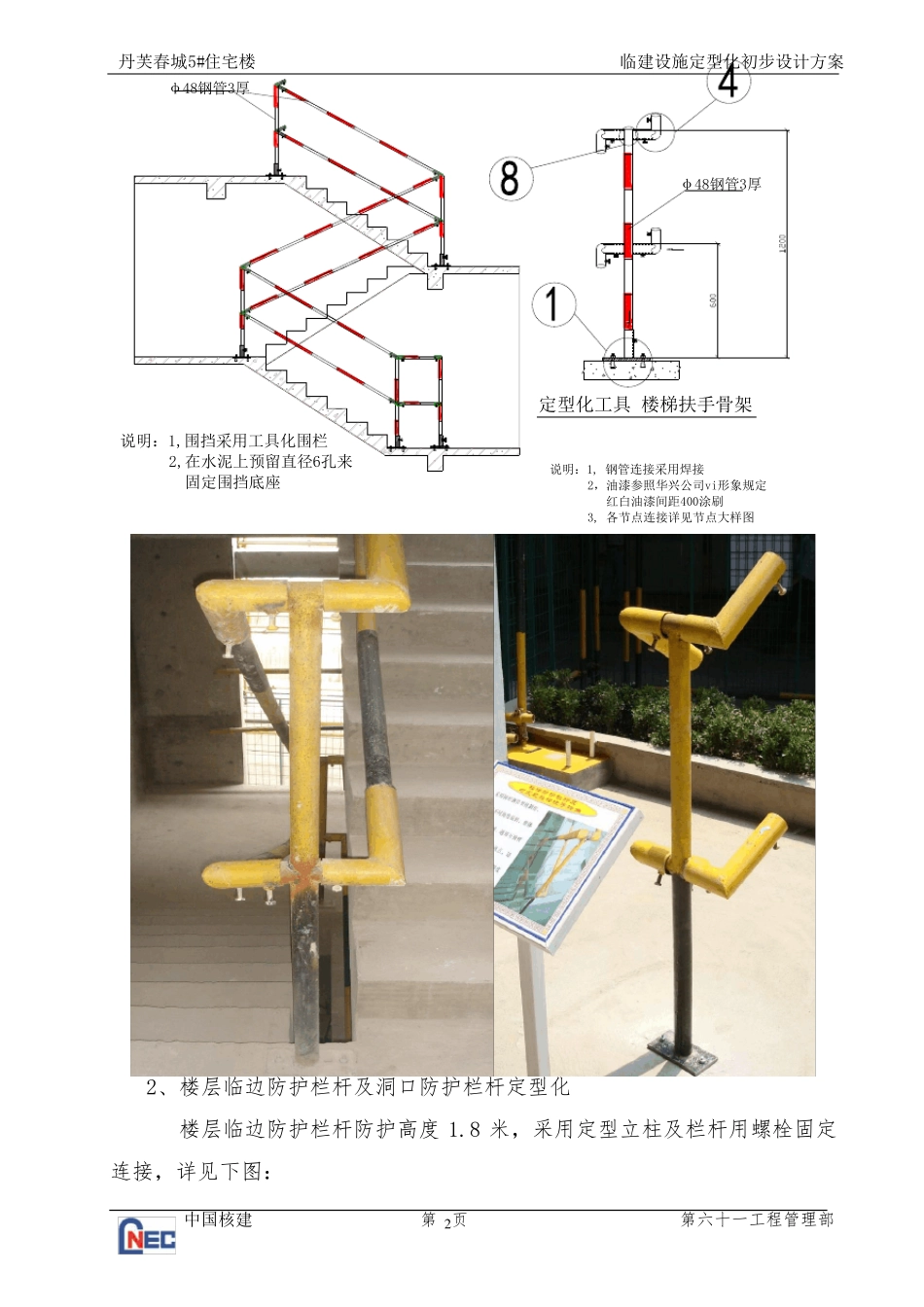

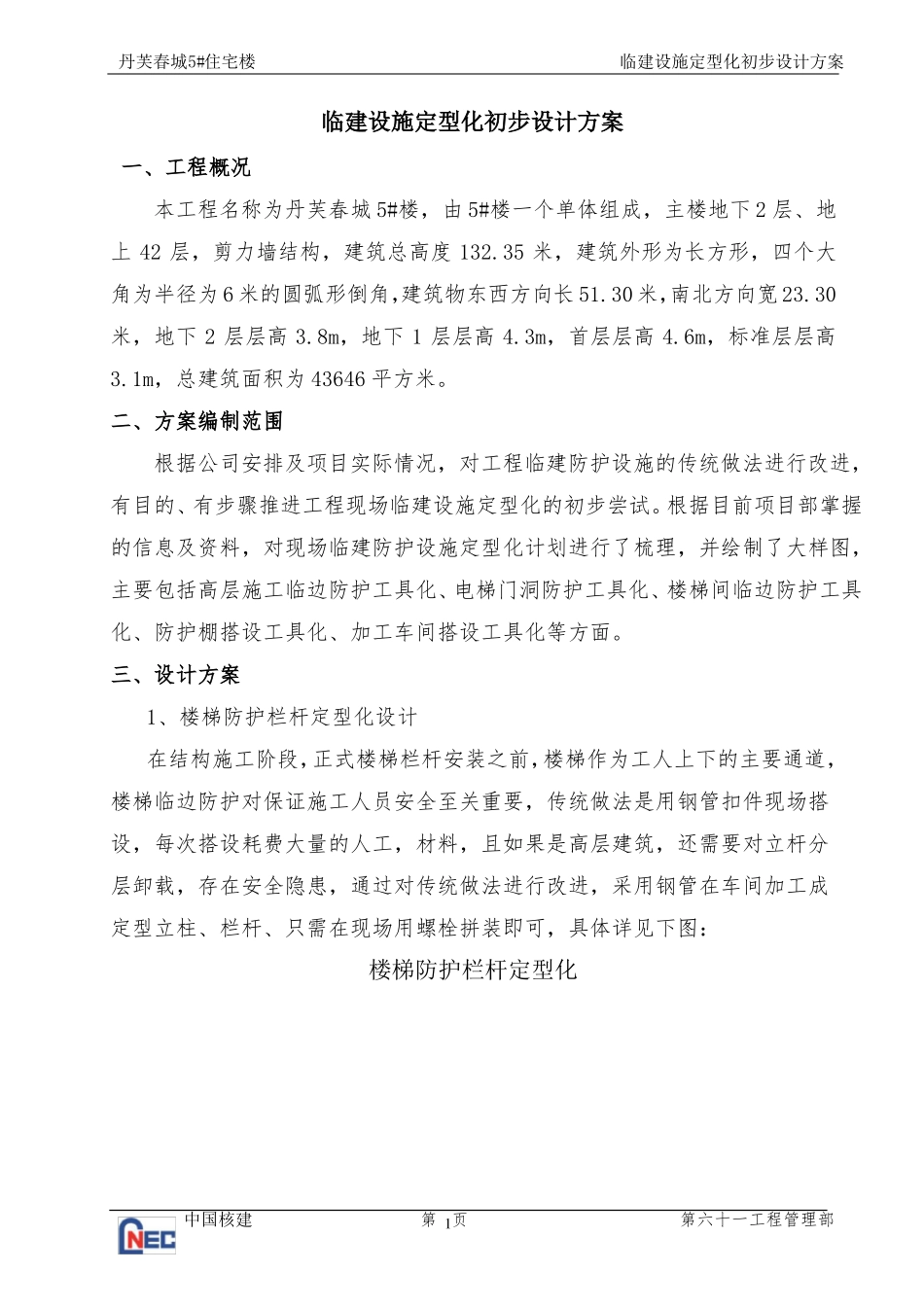

丹芙春城5#住宅楼临建设施定型化初步设计方案临建设施定型化初步设计方案一、工程概况本工程名称为丹芙春城 5#楼，由 5#楼一个单体组成，主楼地下 2 层、地上 42 层，剪力墙结构，建筑总高度 132.35 米，建筑外形为长方形，四个大角为半径为 6 米的圆弧形倒角，建筑物东西方向长 51.30 米，南北方向宽 23.30米，地下 2 层层高 3.8m，地下 1 层层高 4.3m，首层层高 4.6m，标准层层高3.1m，总建筑面积为 43646 平方米。二、方案编制范围根据公司安排及项目实际情况，对工程临建防护设施的传统做法进行改进，有目的、有步骤推进工程现场临建设施定型化的初步尝试。根据目前项目部掌握的信息及资料，对现场临建防护设施定型化计划进行了梳理，并绘制了大样图，主要包括高层施工临边防护工具化、电梯门洞防护工具化、楼梯间临边防护工具化、防护棚搭设工具化、加工车间搭设工具化等方面。三、设计方案1、楼梯防护栏杆定型化设计在结构施工阶段，正式楼梯栏杆安装之前，楼梯作为工人上下的主要通道，楼梯临边防护对保证施工人员安全至关重要，传统做法是用钢管扣件现场搭设，每次搭设耗费大量的人工，材料，且如果是高层建筑，还需要对立杆分层卸载，存在安全隐患，通过对传统做法进行改进，采用钢管在车间加工成定型立柱、栏杆、只需在现场用螺栓拼装即可，具体详见下图：楼梯防护栏杆定型化中国核建第 1页第六十一工程管理部丹芙春城5#住宅楼临建设施定型化初步设计方案φ48钢管3厚φ48钢管3厚定型化工具 楼梯扶手骨架说明：1,围挡采用工具化围栏 2,在水泥上预留直径6孔来 固定围挡底座说明：1, 钢管连接采用焊接 2，油漆参照华兴公司vi形象规定 红白油漆间距400涂刷 3, 各节点连接详见节点大样图2、楼层临边防护栏杆及洞口防护栏杆定型化楼层临边防护栏杆防护高度 1.8 米，采用定型立柱及栏杆用螺栓固定连接，详见下图：中国核建第 2页第六十一工程管理部丹芙春城5#住宅楼临建设施定型化初步设计方案φ 螺栓外径48壁厚3钢管定型化工具 围挡骨架说明：1, 钢管连接采用焊接 钢管采用φ48, 3厚钢管 2，油漆参照华兴公司vi形象规定 红白油漆间距400涂刷 3, 各节点连接详见节点大样图中国核建第 3页第六十一工程管理部丹芙春城5#住宅楼临建设施定型化初步设计方案楼层临边防护定型化洞口临边防护工具化中国核建第 4页第六十一工程管理部丹芙春城5#住宅楼临建设施定型化初步设计方案3、施工电梯防护门工具化由...
