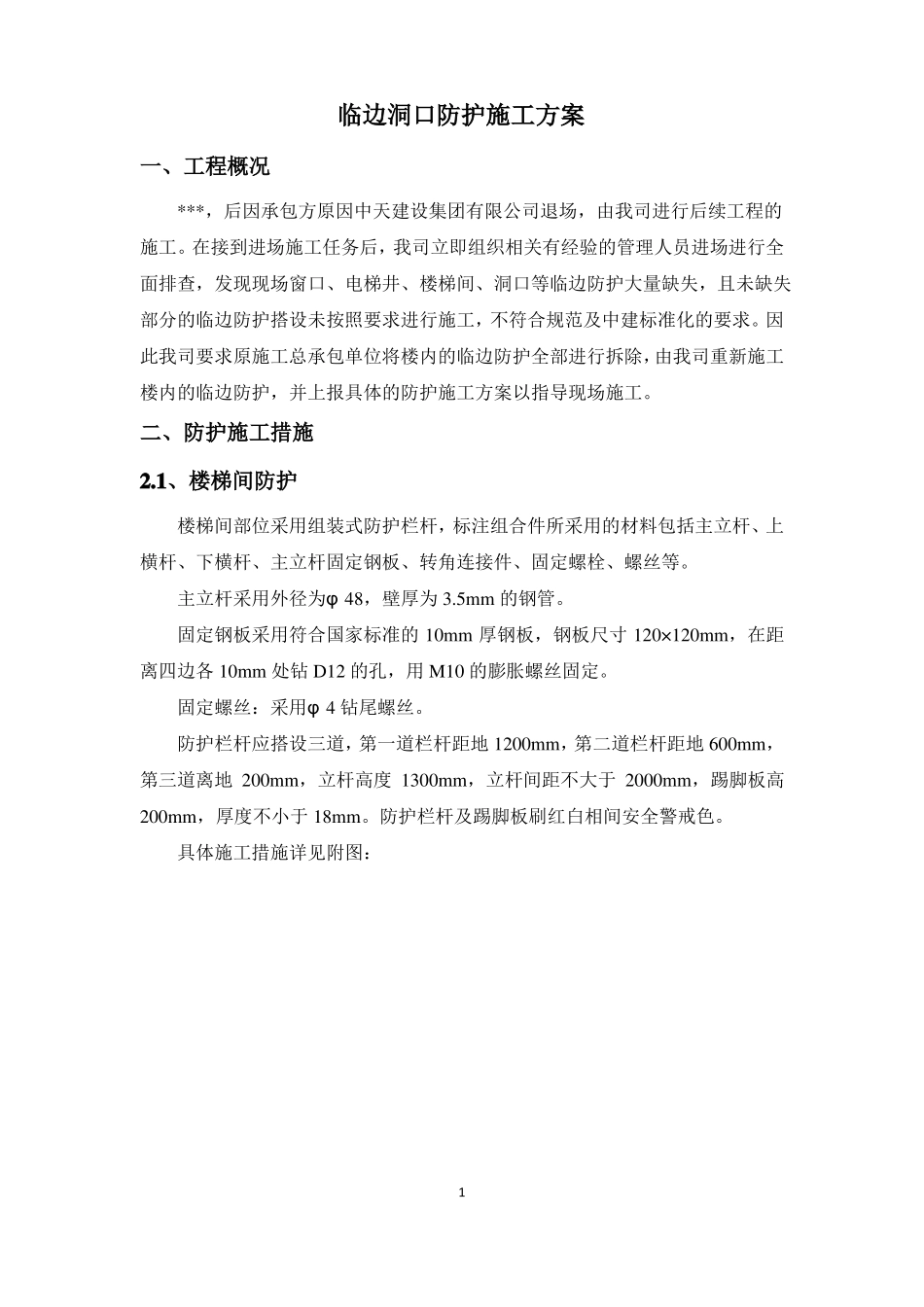

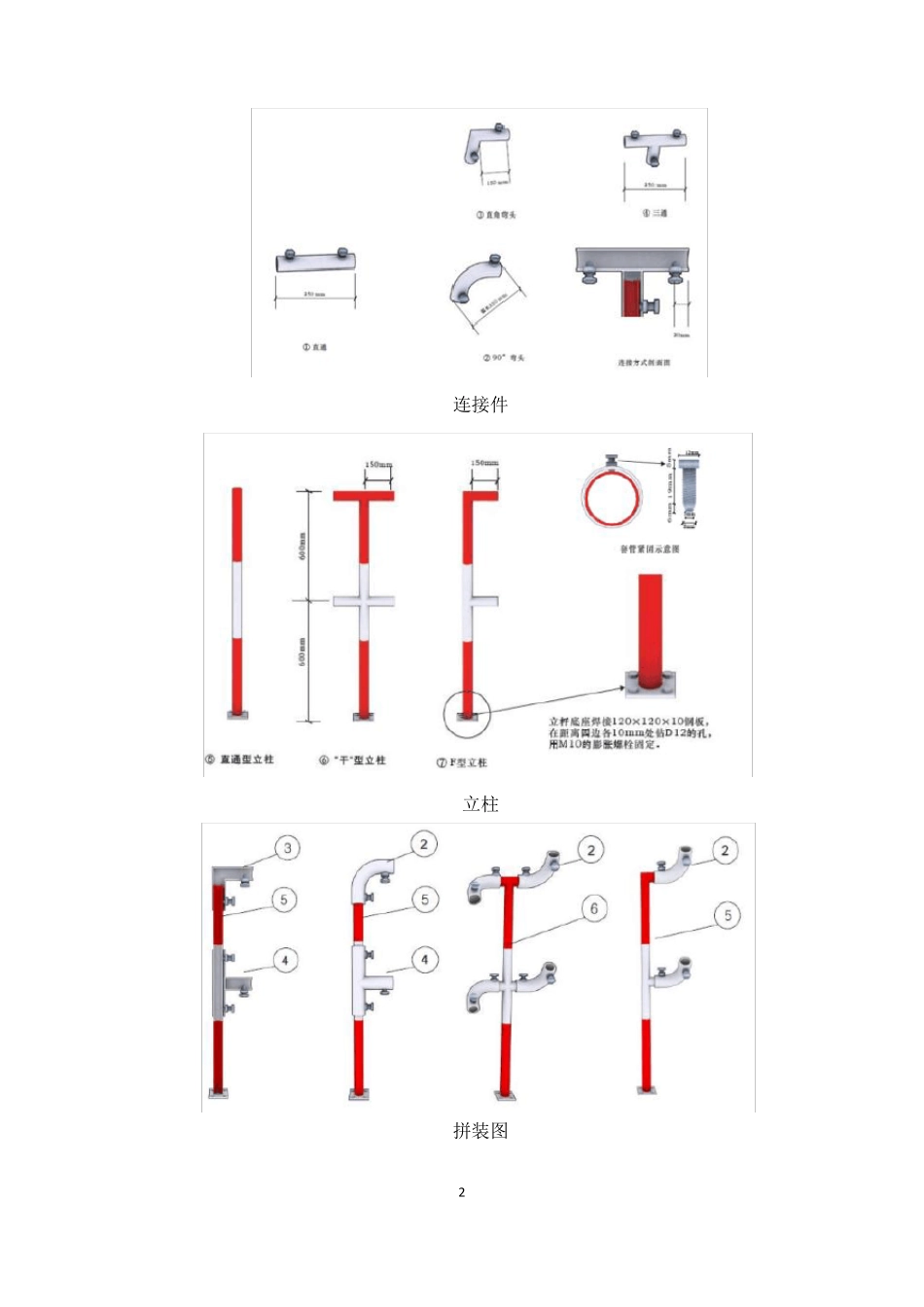

临边洞口防护施工方案一、工程概况***,后因承包方原因中天建设集团有限公司退场,由我司进行后续工程的施工。在接到进场施工任务后,我司立即组织相关有经验的管理人员进场进行全面排查,发现现场窗口、电梯井、楼梯间、洞口等临边防护大量缺失,且未缺失部分的临边防护搭设未按照要求进行施工,不符合规范及中建标准化的要求。因此我司要求原施工总承包单位将楼内的临边防护全部进行拆除,由我司重新施工楼内的临边防护,并上报具体的防护施工方案以指导现场施工。二、防护施工措施2.1、楼梯间防护楼梯间部位采用组装式防护栏杆,标注组合件所采用的材料包括主立杆、上横杆、下横杆、主立杆固定钢板、转角连接件、固定螺栓、螺丝等。主立杆采用外径为φ 48,壁厚为 3.5mm 的钢管。固定钢板采用符合国家标准的 10mm 厚钢板,钢板尺寸 120×120mm,在距离四边各 10mm 处钻 D12 的孔,用 M10 的膨胀螺丝固定。固定螺丝:采用φ 4 钻尾螺丝。防护栏杆应搭设三道,第一道栏杆距地 1200mm,第二道栏杆距地 600mm,第三道离地 200mm,立杆高度 1300mm,立杆间距不大于 2000mm,踢脚板高200mm,厚度不小于 18mm。防护栏杆及踢脚板刷红白相间安全警戒色。具体施工措施详见附图:1连接件立柱拼装图2完成效果图2.2、电梯井防护①电梯井水平防护电梯井内水平防护采用在井洞内每两层用钢管(外径为φ 48,壁厚为 3.5mm)搭设防护平台,在钢管平台上铺设 50×100mm 木枋,间距 200mm 设置,上铺15mm 模板进行封闭。钢管平台采用穿 2 根φ 48*3.5mm 的钢管进行施工,因原总包单位未预留孔洞,所有穿钢管洞口均需要使用 60 水钻进行洗眼,每处钢管平台需要洗眼 4 个。在孔洞穿入钢管,钢管外端采用钢管扣件连接固定,以防止滑脱。同时在作业层下一层搭设钢管平台,平台上挂安全水平网进行安全防护。具体施工措施详见附图。3电梯井水平防护②电梯井口安全防护电梯井口位置安装 1500mm 高工具式防护门。防护门及踢脚板刷红白相间警戒色。防护门外侧张挂“当心坠落”等安全警示牌。防护门φ15 膨胀螺丝进行固定。具体做法详见附图。4③电梯井道操作平台现场高层电梯井道内不具备搭设操作脚手架的条件(下部架体拆除),根据我司以往施工经验,电梯井道操作平台拟定采用自翻平台进行施工。电梯井钢平台使用槽钢、花纹钢板焊接而成,平台位置设置四个吊钩,用于塔吊吊装钢平台,其刚度、稳定性非常好。主要用于作业面楼层电梯井...
