人工挖孔桩施工工艺及质量标准

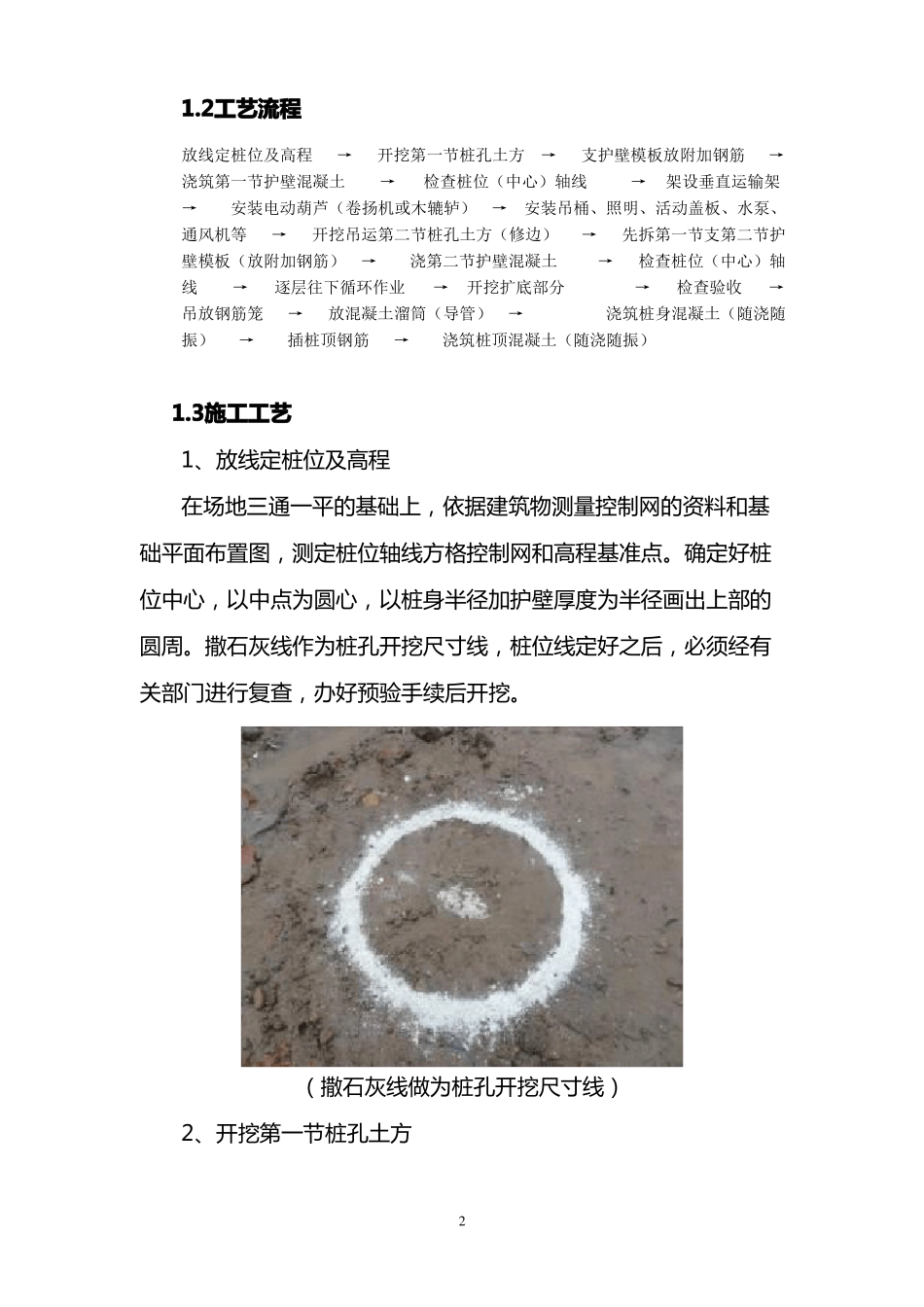

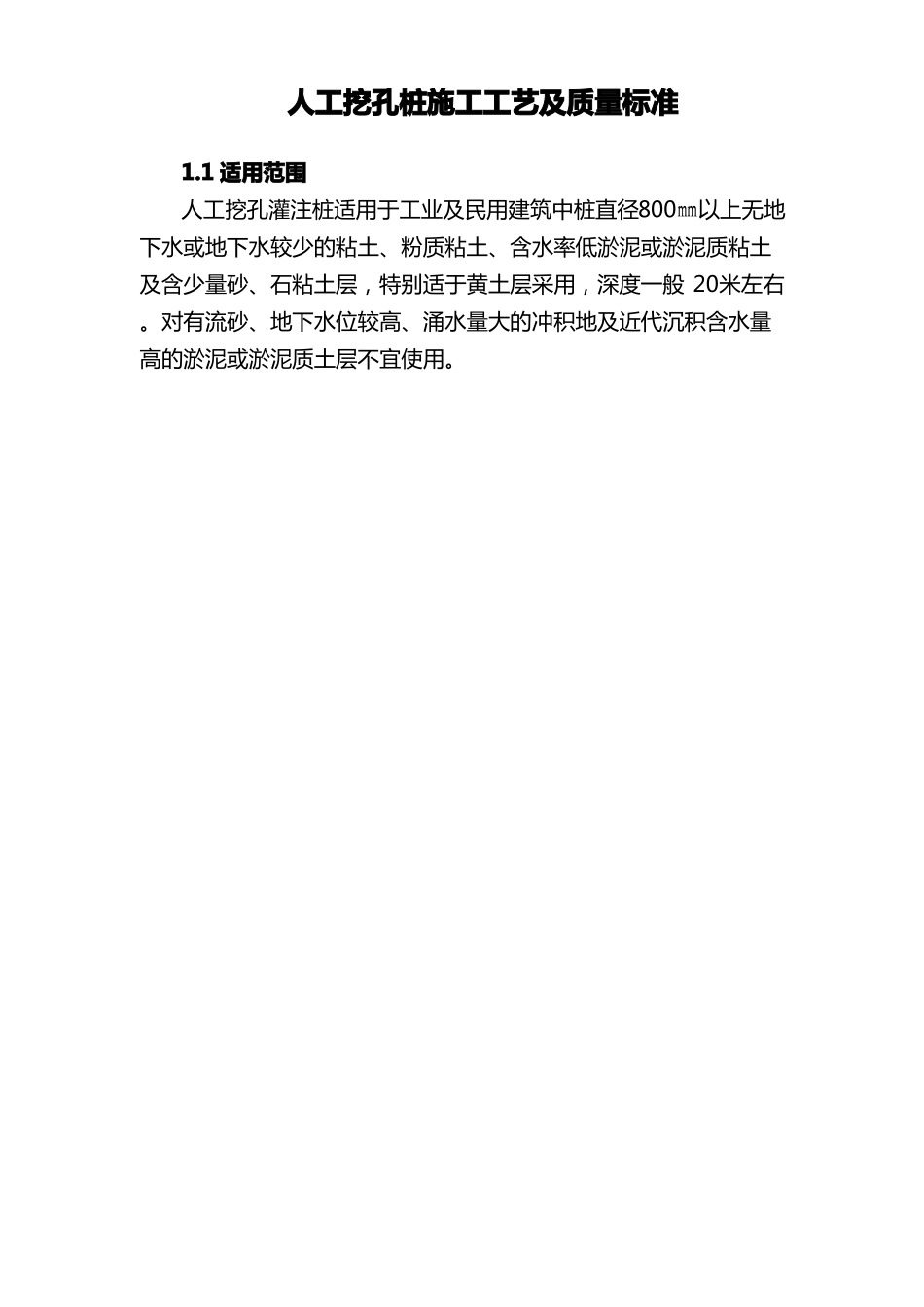

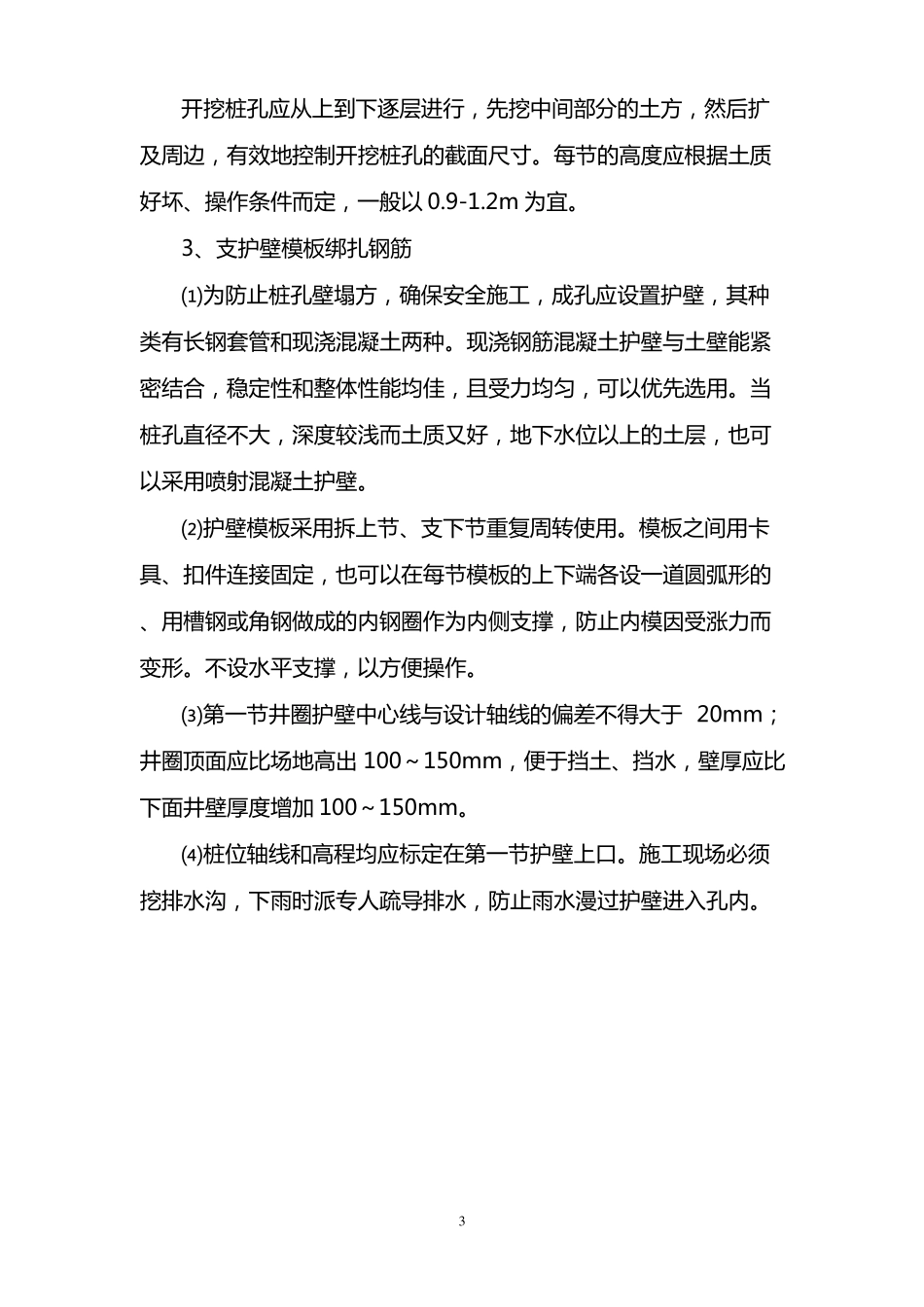

人工挖孔桩施工工艺及质量标准1.1 适用范围人工挖孔灌注桩适用于工业及民用建筑中桩直径800㎜以上无地下水或地下水较少的粘土、粉质粘土、含水率低淤泥或淤泥质粘土及含少量砂、石粘土层，特别适于黄土层采用，深度一般 20米左右。对有流砂、地下水位较高、涌水量大的冲积地及近代沉积含水量高的淤泥或淤泥质土层不宜使用。1.2工艺流程放线定桩位及高程→开挖第一节桩孔土方→支护壁模板放附加钢筋→浇筑第一节护壁混凝土→检查桩位（中心）轴线→架设垂直运输架→安装电动葫芦（卷扬机或木辘轳）→安装吊桶、照明、活动盖板、水泵、通风机等→开挖吊运第二节桩孔土方（修边）→先拆第一节支第二节护壁模板（放附加钢筋）→浇第二节护壁混凝土→检查桩位（中心）轴线→逐层往下循环作业→开挖扩底部分→检查验收→吊放钢筋笼→放混凝土溜筒（导管）→浇筑桩身混凝土（随浇随振）→插桩顶钢筋→浇筑桩顶混凝土（随浇随振）1.3施工工艺1、放线定桩位及高程在场地三通一平的基础上，依据建筑物测量控制网的资料和基础平面布置图，测定桩位轴线方格控制网和高程基准点。确定好桩位中心，以中点为圆心，以桩身半径加护壁厚度为半径画出上部的圆周。撒石灰线作为桩孔开挖尺寸线，桩位线定好之后，必须经有关部门进行复查，办好预验手续后开挖。（撒石灰线做为桩孔开挖尺寸线）2、开挖第一节桩孔土方2开挖桩孔应从上到下逐层进行，先挖中间部分的土方，然后扩及周边，有效地控制开挖桩孔的截面尺寸。每节的高度应根据土质好坏、操作条件而定，一般以 0.9-1.2m 为宜。3、支护壁模板绑扎钢筋⑴为防止桩孔壁塌方，确保安全施工，成孔应设置护壁，其种类有长钢套管和现浇混凝土两种。现浇钢筋混凝土护壁与土壁能紧密结合，稳定性和整体性能均佳，且受力均匀，可以优先选用。当桩孔直径不大，深度较浅而土质又好，地下水位以上的土层，也可以采用喷射混凝土护壁。⑵护壁模板采用拆上节、支下节重复周转使用。模板之间用卡具、扣件连接固定，也可以在每节模板的上下端各设一道圆弧形的、用槽钢或角钢做成的内钢圈作为内侧支撑，防止内模因受涨力而变形。不设水平支撑，以方便操作。⑶第一节井圈护壁中心线与设计轴线的偏差不得大于 20mm；井圈顶面应比场地高出 100～150mm，便于挡土、挡水，壁厚应比下面井壁厚度增加 100～150mm。⑷桩位轴线和高程均应标定在第一节护壁上口。施工现场必须挖排水沟，下雨时派专人疏导排水，防止雨水漫过护壁进入孔内。3（...
