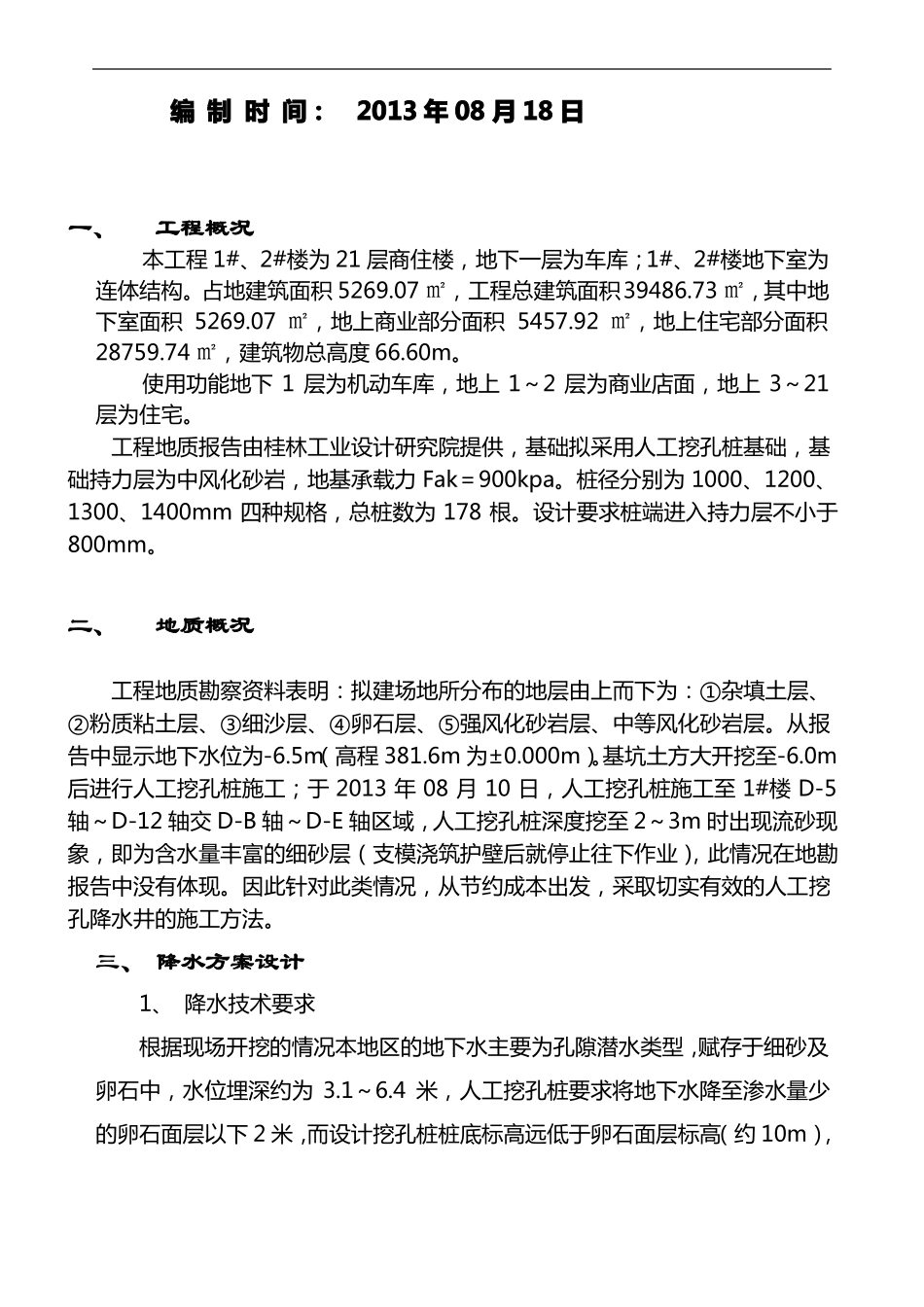

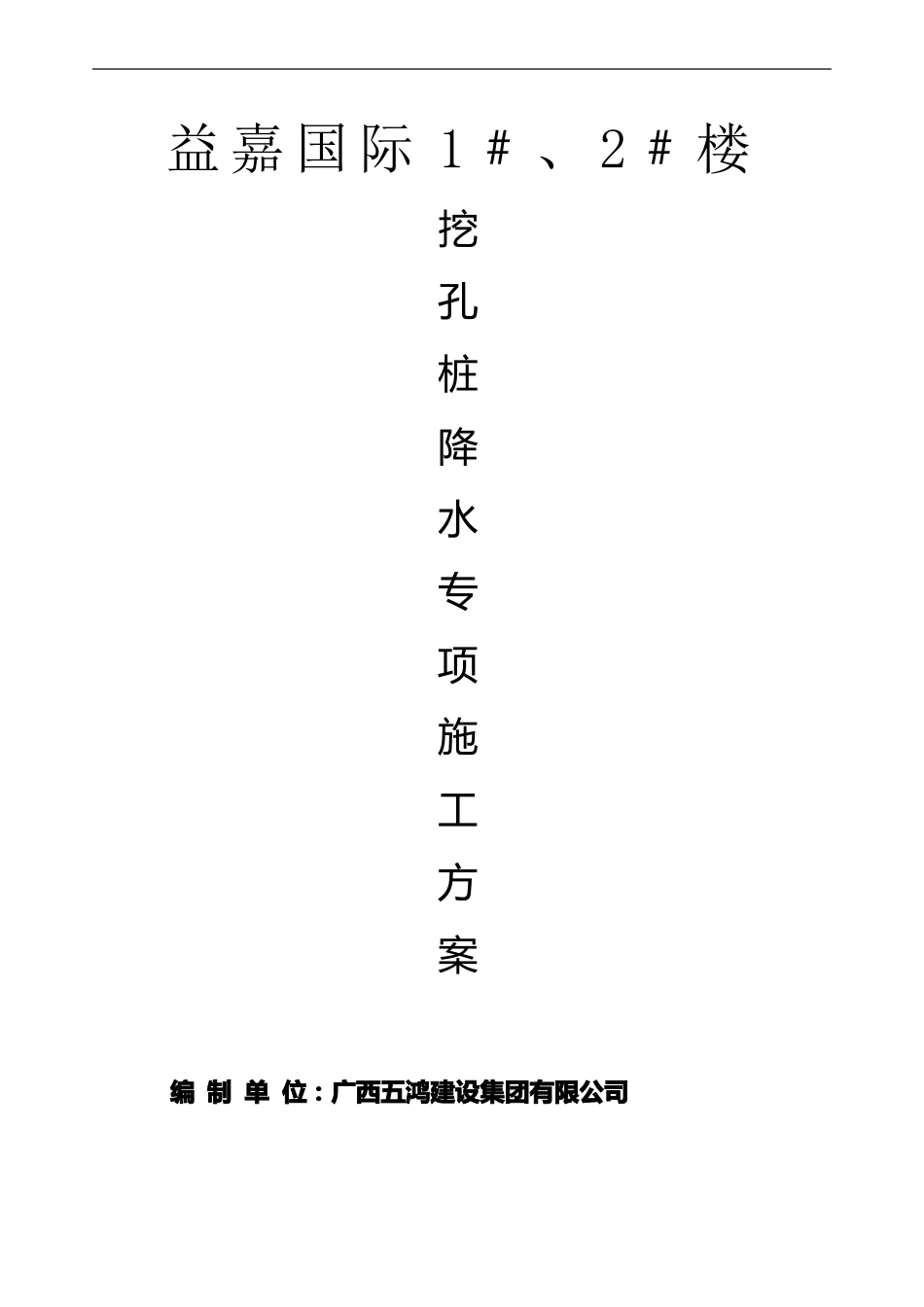

益嘉 国 际 1﹟、 2﹟楼挖孔桩降水专项施工方案编 制 单 位：广西五鸿建设集团有限公司编 制 时 间：2013 年 08 月 18 日一、工程概况本工程 1#、2#楼为 21 层商住楼，地下一层为车库；1#、2#楼地下室为连体结构。占地建筑面积 5269.07 ㎡，工程总建筑面积39486.73 ㎡，其中地下室面积 5269.07 ㎡，地上商业部分面积 5457.92 ㎡，地上住宅部分面积28759.74 ㎡，建筑物总高度 66.60m。使用功能地下 1 层为机动车库，地上 1～2 层为商业店面，地上 3～21层为住宅。工程地质报告由桂林工业设计研究院提供，基础拟采用人工挖孔桩基础，基础持力层为中风化砂岩，地基承载力 Fak＝900kpa。桩径分别为 1000、1200、1300、1400mm 四种规格，总桩数为 178 根。设计要求桩端进入持力层不小于800mm。二、地质概况工程地质勘察资料表明：拟建场地所分布的地层由上而下为：①杂填土层、②粉质粘土层、③细沙层、④卵石层、⑤强风化砂岩层、中等风化砂岩层。从报告中显示地下水位为-6.5m（高程 381.6m 为±0.000m）。基坑土方大开挖至-6.0m后进行人工挖孔桩施工；于 2013 年 08 月 10 日，人工挖孔桩施工至 1#楼 D-5轴～D-12 轴交 D-B 轴～D-E 轴区域，人工挖孔桩深度挖至 2～3m 时出现流砂现象，即为含水量丰富的细砂层（支模浇筑护壁后就停止往下作业），此情况在地勘报告中没有体现。因此针对此类情况，从节约成本出发，采取切实有效的人工挖孔降水井的施工方法。三、 降水方案设计1、 降水技术要求根据现场开挖的情况本地区的地下水主要为孔隙潜水类型，赋存于细砂及卵石中，水位埋深约为 3.1～6.4 米，人工挖孔桩要求将地下水降至渗水量少的卵石面层以下 2 米，而设计挖孔桩桩底标高远低于卵石面层标高（约 10m），因此在人工开挖桩施工前必须考虑降排水做法。2 、降水方案选定本工程地下车库的基础埋置较深，需降水面积较大，但针对上述流砂的情况，从节约成本综合考虑出发，因此考虑使用人工挖孔降水井的施工方法，可起到有效的降水；降水井深度约为6～7 米，比流砂的砂层底低 2 米左右，井内采用潜水泵抽水的施工方法，确保降水效果。具体根据施工现场的实际开挖情况配合降水。三、降水井的施工方案1 降水井布置原则降水井沿桩边缘 2 米左右 L 形布置，通常比需要降水的流砂层深度低 2米以上，另外还要考虑有些水泵坏掉维修时不能给附近的水位造成过高的提升，保持一定的富裕度。...
