俯斜式路肩挡土墙施工方案

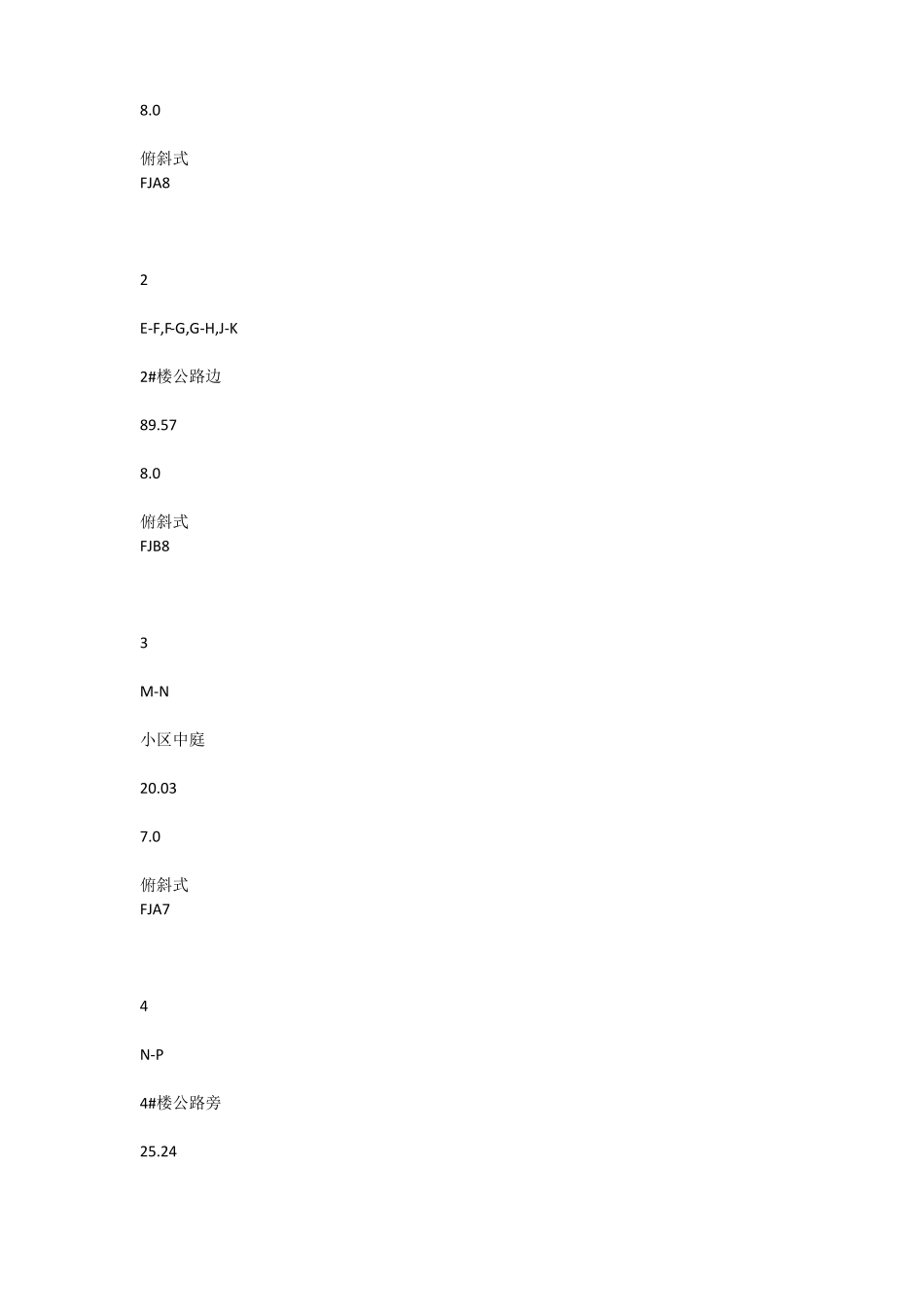

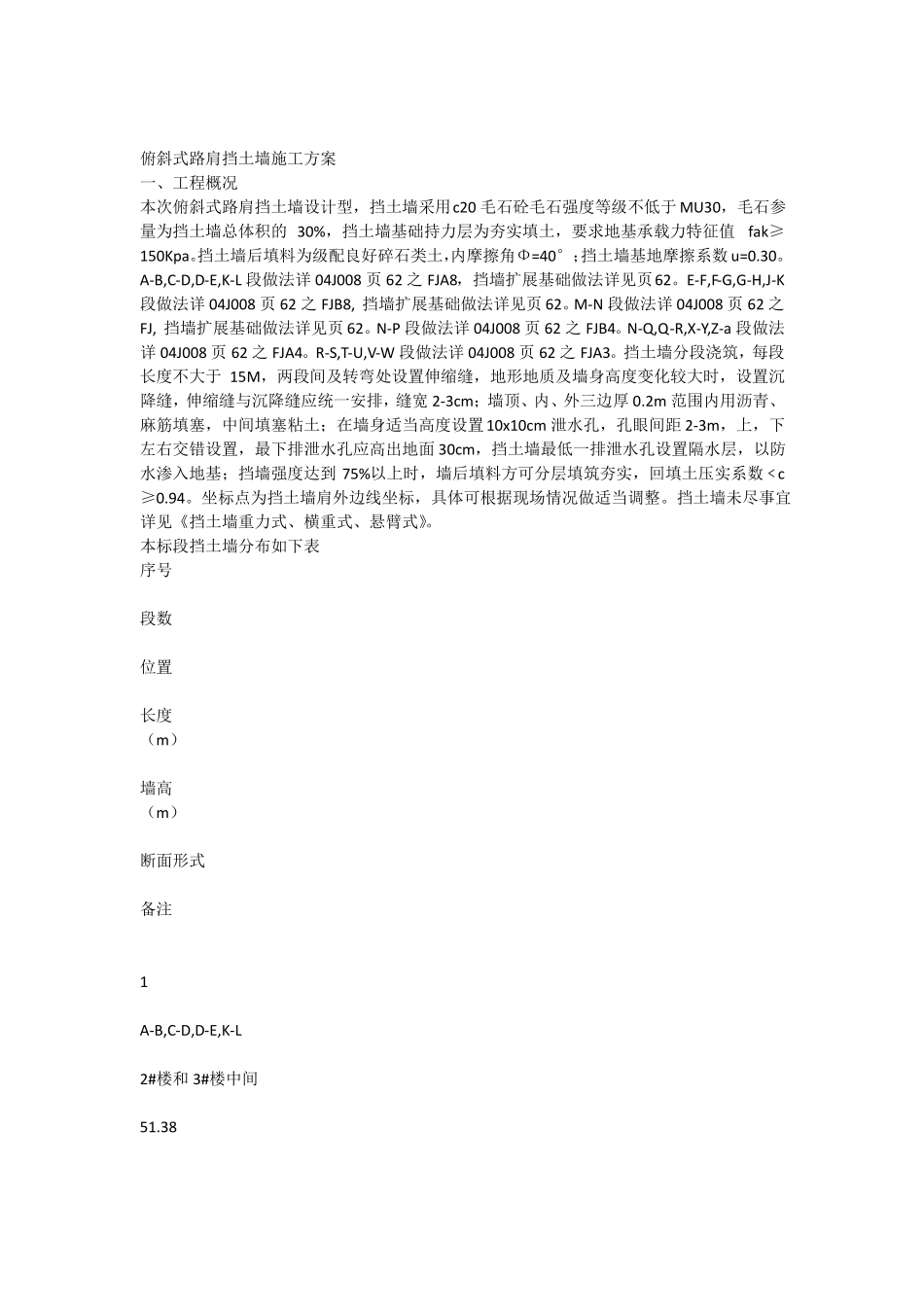

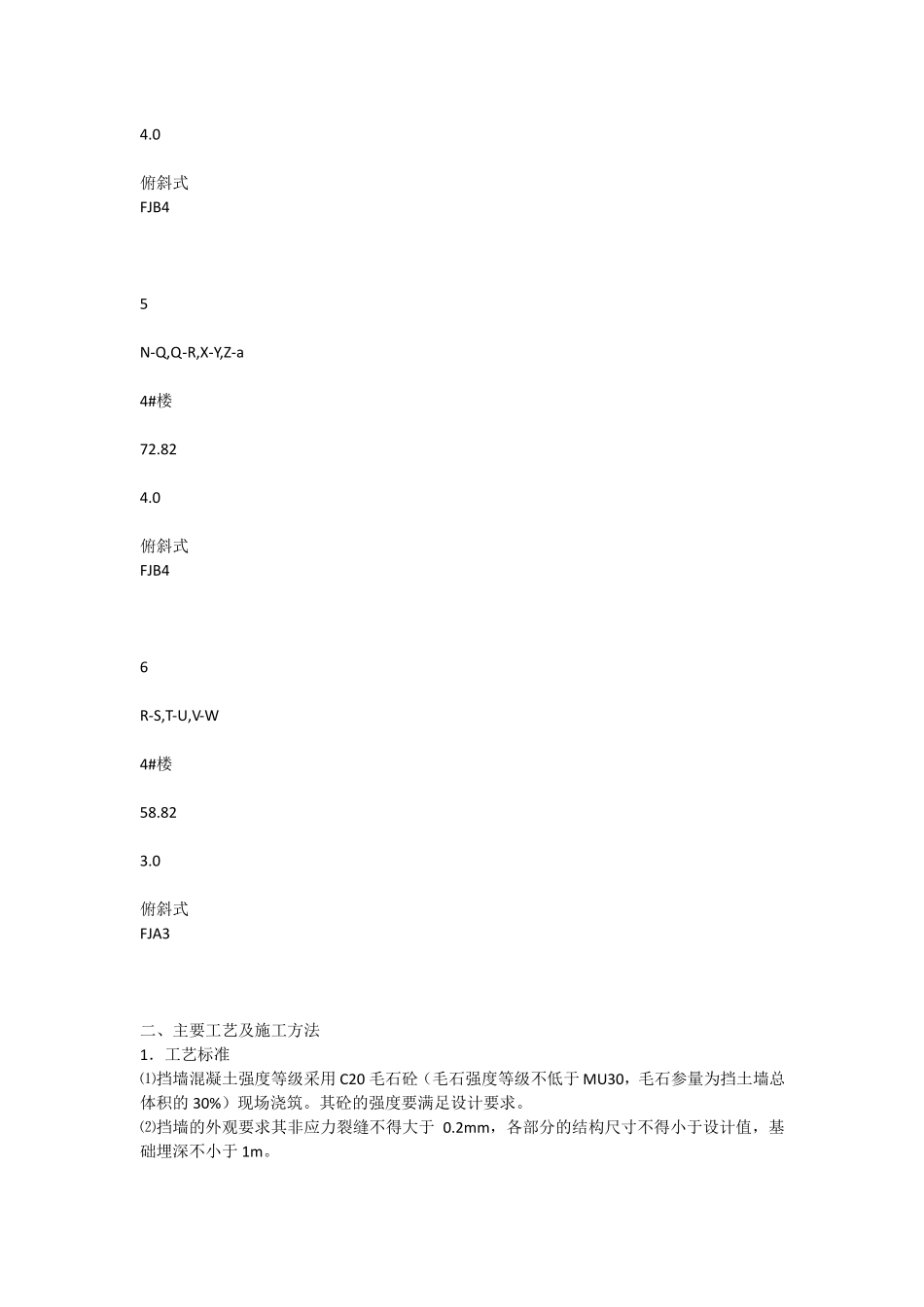

俯斜式路肩挡土墙施工方案一、工程概况本次俯斜式路肩挡土墙设计型，挡土墙采用c20 毛石砼毛石强度等级不低于 MU30，毛石参量为挡土墙总体积的 30%，挡土墙基础持力层为夯实填土，要求地基承载力特征值 fak≥150Kpa。挡土墙后填料为级配良好碎石类土，内摩擦角Φ=40°；挡土墙基地摩擦系数 u=0.30。A-B,C-D,D-E,K-L 段做法详 04J008 页 62 之 FJA8，挡墙扩展基础做法详见页62。E-F,F-G,G-H,J-K段做法详 04J008 页 62 之 FJB8, 挡墙扩展基础做法详见页 62。M-N 段做法详 04J008 页 62 之FJ, 挡墙扩展基础做法详见页 62。N-P 段做法详 04J008 页 62 之 FJB4。N-Q,Q-R,X-Y,Z-a 段做法详 04J008 页 62 之 FJA4。R-S,T-U,V-W 段做法详 04J008 页 62 之 FJA3。挡土墙分段浇筑，每段长度不大于 15M，两段间及转弯处设置伸缩缝，地形地质及墙身高度变化较大时，设置沉降缝，伸缩缝与沉降缝应统一安排，缝宽 2-3cm；墙顶、内、外三边厚 0.2m 范围内用沥青、麻筋填塞，中间填塞粘土；在墙身适当高度设置10x10cm 泄水孔，孔眼间距 2-3m，上，下左右交错设置，最下排泄水孔应高出地面 30cm，挡土墙最低一排泄水孔设置隔水层，以防水渗入地基；挡墙强度达到 75%以上时，墙后填料方可分层填筑夯实，回填土压实系数﹤c≥0.94。坐标点为挡土墙肩外边线坐标，具体可根据现场情况做适当调整。挡土墙未尽事宜详见《挡土墙重力式、横重式、悬臂式》。本标段挡土墙分布如下表序号段数位置长度（m）墙高（m）断面形式备注1A-B,C-D,D-E,K-L2#楼和 3#楼中间51.388.0俯斜式FJA82E-F,F-G,G-H,J-K2#楼公路边89.578.0俯斜式FJB83M-N小区中庭20.037.0俯斜式FJA74N-P4#楼公路旁25.244.0俯斜式FJB45N-Q,Q-R,X-Y,Z-a4#楼72.824.0俯斜式FJB46R-S,T-U,V-W4#楼58.823.0俯斜式FJA3二、主要工艺及施工方法1．工艺标准⑴挡墙混凝土强度等级采用 C20 毛石砼（毛石强度等级不低于 MU30，毛石参量为挡土墙总体积的 30%）现场浇筑。其砼的强度要满足设计要求。⑵挡墙的外观要求其非应力裂缝不得大于 0.2mm，各部分的结构尺寸不得小于设计值，基础埋深不小于 1m。⑶挡墙采用多次浇筑，基础和墙身分开浇筑，且连接处混凝土应凿毛，并清洗干净。⑷挡墙的墙身几何尺寸要符合设计要求。⑸挡墙内的预留泄水孔横向间距 2.0-3.0m，其位置允许的偏差为15mm。泄水孔出口宜高于地面 30cm，并设 3%向外倾斜坡度。⑹挡墙的墙顶标高要满足设计...
