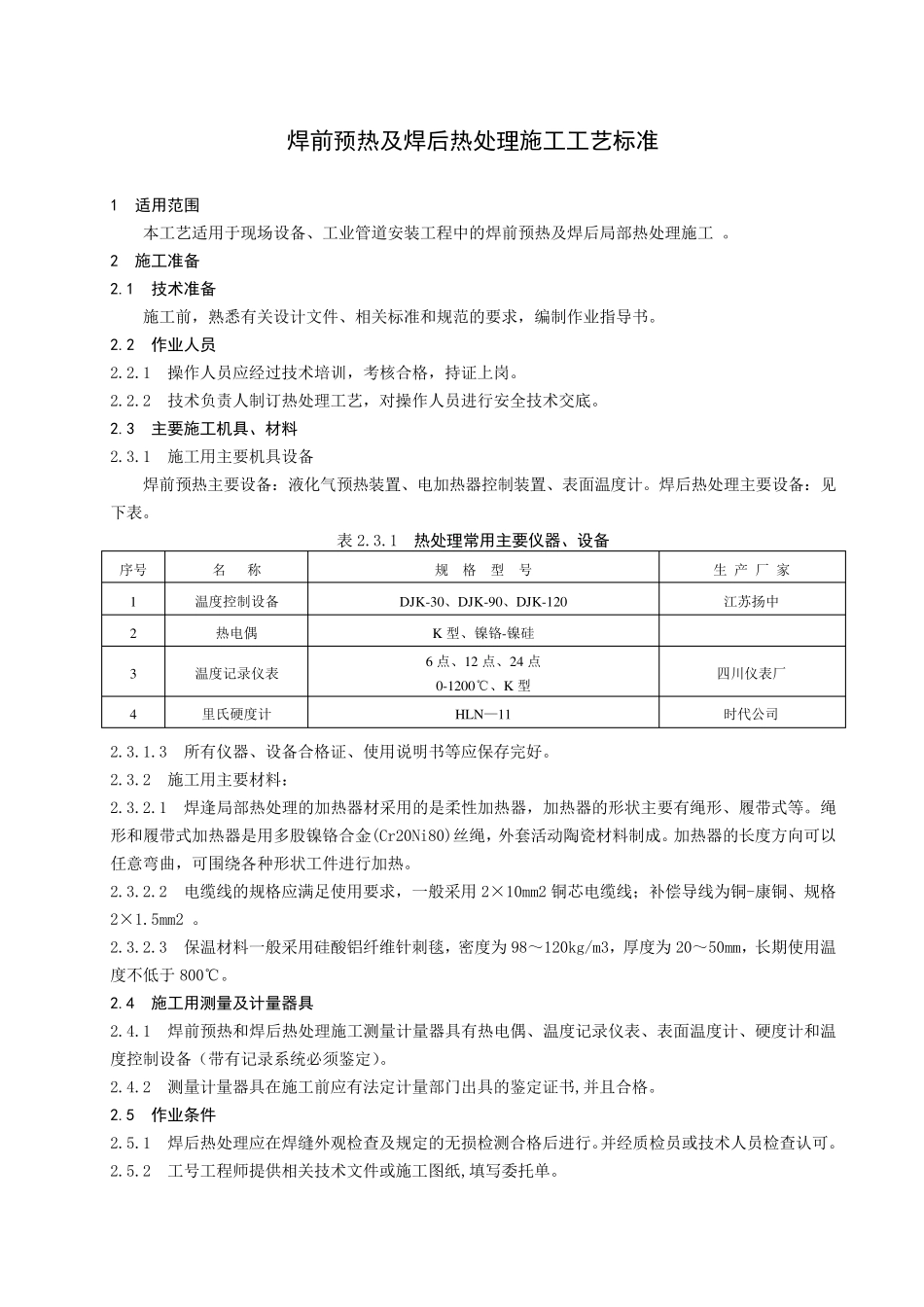

焊前预热及焊后热处理施工工艺标准 1 适用范围 本 工 艺 适 用 于 现 场 设 备 、 工 业 管 道 安 装 工 程 中 的 焊 前 预 热 及 焊 后 局 部 热 处 理 施 工 。 2 施工准备 2.1 技术准备 施 工 前 , 熟 悉 有 关 设 计 文 件 、 相 关 标 准 和 规 范 的 要 求 , 编 制 作 业 指 导 书 。 2.2 作业人员 2.2.1 操 作 人 员 应 经 过 技 术 培 训 , 考 核 合 格 , 持 证 上 岗 。 2.2.2 技 术 负 责 人 制 订 热 处 理 工 艺 , 对 操 作 人 员 进 行 安 全 技 术 交 底 。 2.3 主要施工机具、材料 2.3.1 施 工 用 主 要 机 具 设 备 焊 前 预 热 主 要 设 备 : 液 化 气 预 热 装 置 、 电 加 热 器 控 制 装 置 、 表 面 温 度 计 。 焊 后 热 处 理 主 要 设 备 : 见下 表 。 表 2.3.1 热处理常用主要仪器、设备 序 号 名 称 规 格 型 号 生 产 厂 家 1 温 度 控 制 设 备 DJK-30、 DJK-90、 DJK-120 江 苏 扬 中 2 热 电 偶 K 型 、 镍 铬 -镍 硅 3 温 度 记 录 仪 表 6 点 、 12 点 、 24 点 0-1200℃ 、 K 型 四 川 仪 表 厂 4 里 氏 硬 度 计 HLN— 11 时 代 公 司 2.3.1.3 所有 仪 器 、 设 备 合 格 证 、 使用 说明书 等应 保存完好。 2.3.2 施 工 用 主 要 材料: 2.3.2.1 焊 逢局 部 热 处 理 的 加 热 器 材采用 的 是柔性加 热 器 , 加 热 器 的 形状主 要 有 绳形、 履带式等。 绳形和 履带式加 热 器 是用 多股镍 铬 合 金(Cr20Ni80)丝绳, 外套活动陶瓷材料制 成。 加 热 器 的 长度 方向可以任意弯曲, 可围绕各种形状工 件 进 行 加 热 。 2.3.2.2 电 缆线的 规 格 应 满足使用 要 求 , 一般采用 2×10mm2 铜芯电 缆线;补偿导 线为铜-康铜、 规 格2×1.5mm2 。 2.3.2.3 保温 材料一般采用 硅 酸铝纤维针刺毯, 密度 为 98~120kg/m3, 厚度 为 20~50mm, 长期使用 温度 不低于 800℃ 。 2.4 施工用测量及计量器具 2.4.1 焊 前 预 热 和 焊 后 热 处 理 施 工 测量计 量器 具 有 热 电 偶 、 温 度...
