焊接工艺基础知识

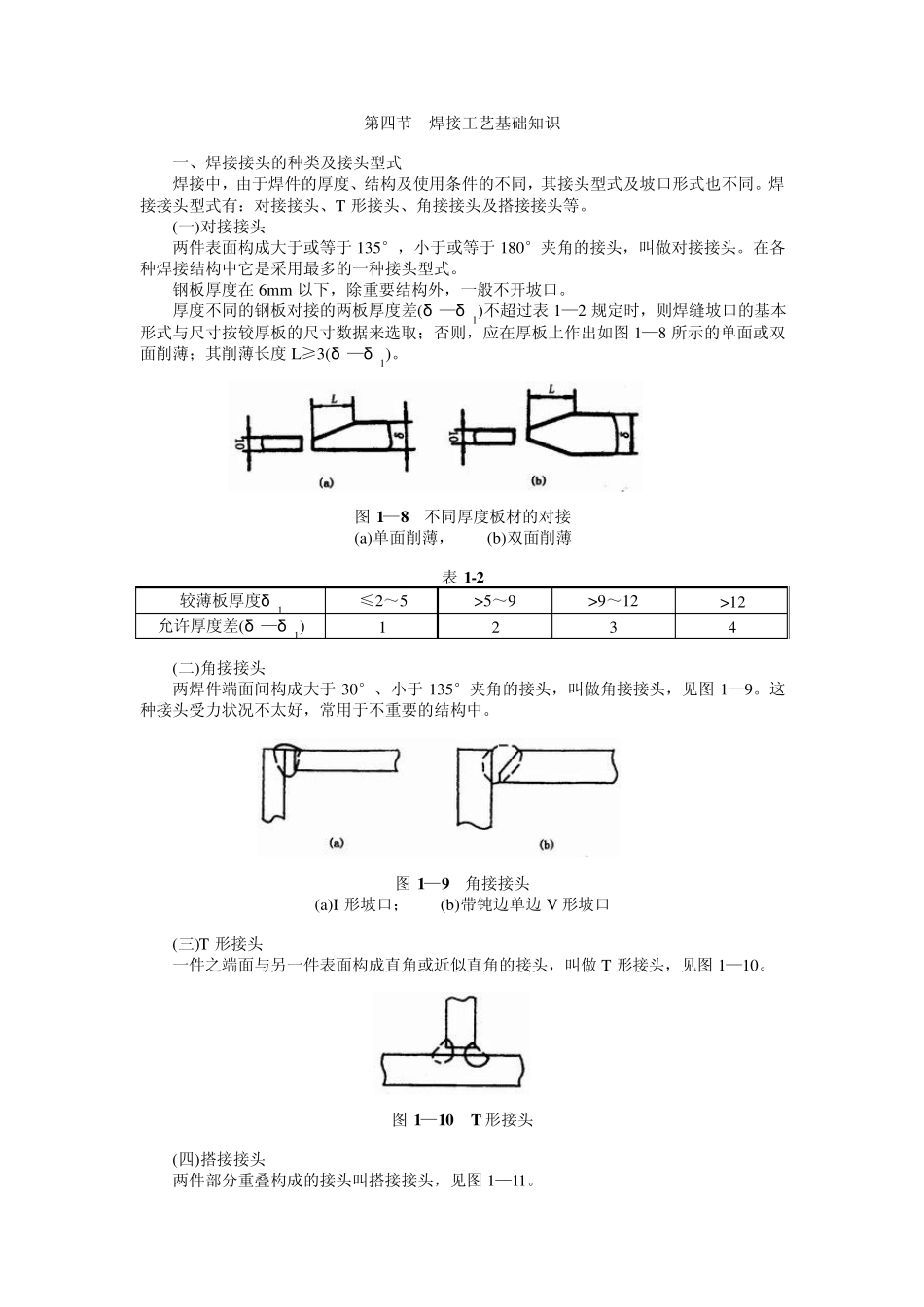

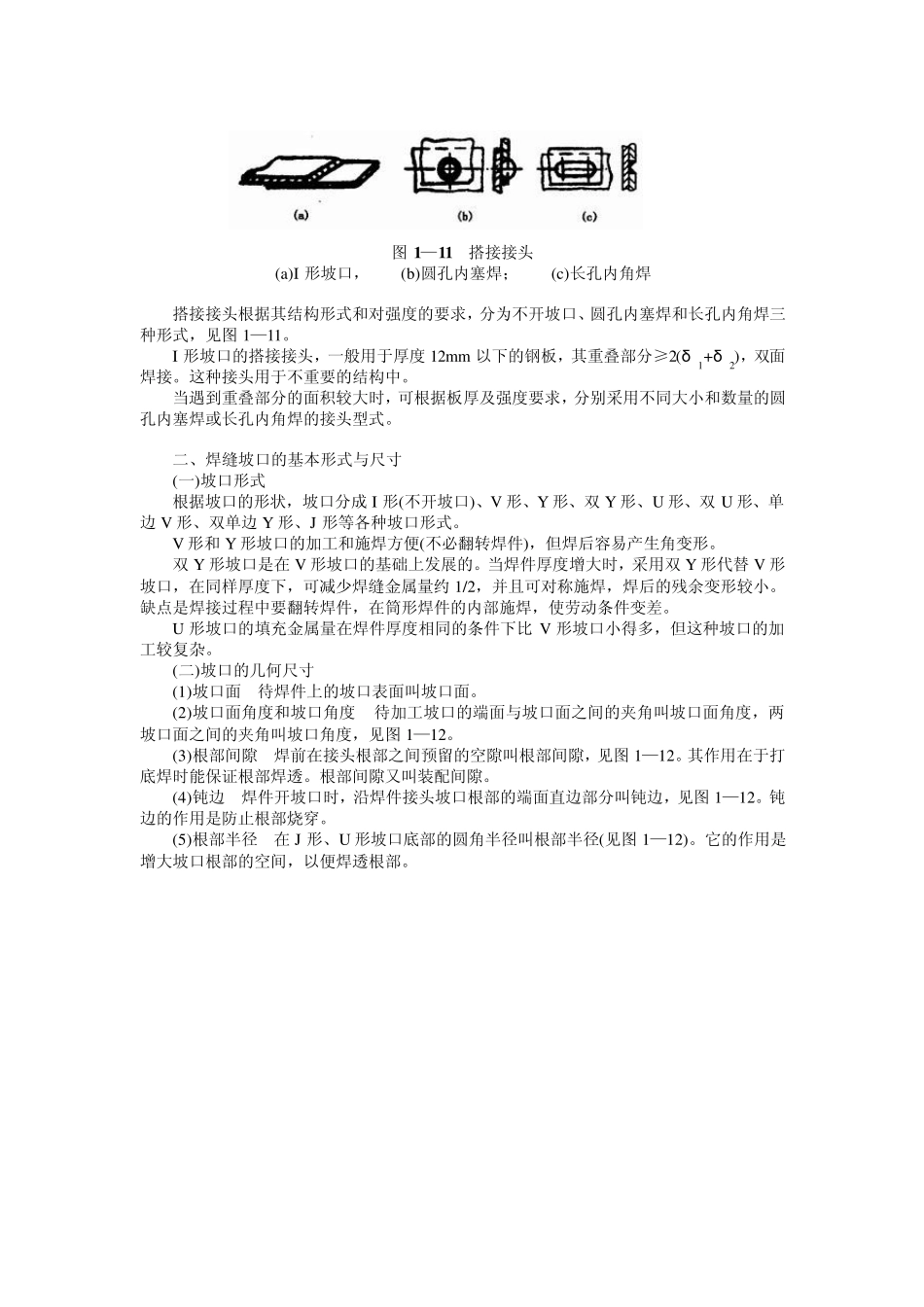

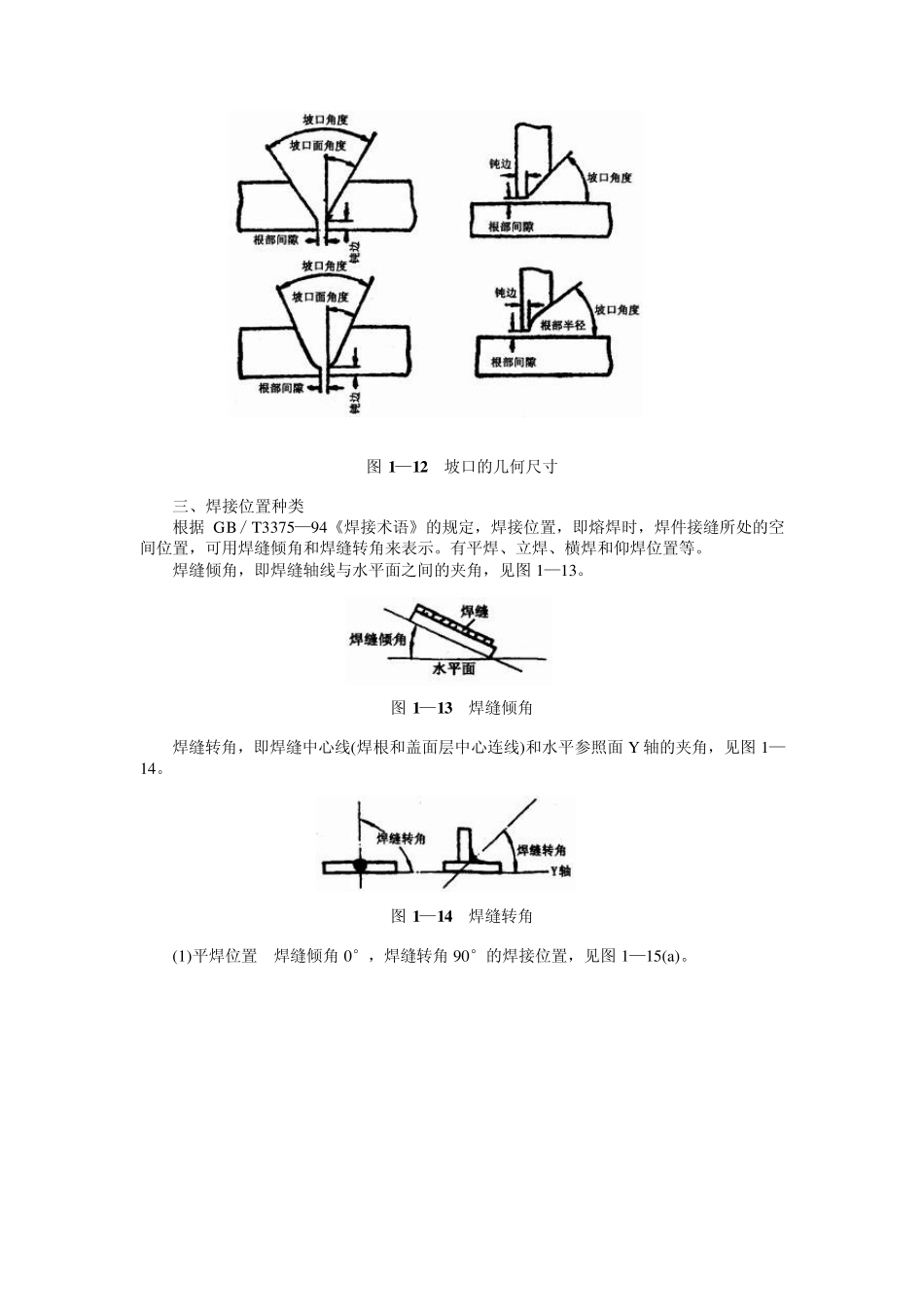

第四节 焊接工艺基础知识 一、焊接接头的种类及接头型式 焊接中，由于焊件的厚度、结构及使用条件的不同，其接头型式及坡口形式也不同。焊接接头型式有：对接接头、T 形接头、角接接头及搭接接头等。 (一)对接接头 两件表面构成大于或等于135°，小于或等于180°夹角的接头，叫做对接接头。在各种焊接结构中它是采用最多的一种接头型式。 钢板厚度在 6m m 以下，除重要结构外，一般不开坡口。 厚度不同的钢板对接的两板厚度差(δ —δ 1)不超过表1—2 规定时，则焊缝坡口的基本形式与尺寸按较厚板的尺寸数据来选取；否则，应在厚板上作出如图 1—8 所示的单面或双面削薄；其削薄长度L≥3(δ —δ 1)。 图 1—8 不同厚度板材的对接 (a)单面削薄， (b)双面削薄 表1-2 较薄板厚度δ 1 ≤2～5 >5～9 >9～12 >12 允许厚度差(δ —δ 1) 1 2 3 4 (二)角接接头 两焊件端面间构成大于30°、小于135°夹角的接头，叫做角接接头，见图 1—9。这种接头受力状况不太好，常用于不重要的结构中。 图 1—9 角接接头 (a)I 形坡口； (b)带钝边单边 V 形坡口 (三)T 形接头 一件之端面与另一件表面构成直角或近似直角的接头，叫做 T 形接头，见图 1—10。 图 1—10 T 形接头 (四)搭接接头 两件部分重叠构成的接头叫搭接接头，见图 1—11。 图1 —1 1 搭接接头 (a)I 形坡口， (b)圆孔内塞焊； (c)长孔内角焊 搭接接头根据其结构形式和对强度的要求，分为不开坡口、圆孔内塞焊和长孔内角焊三种形式，见图1—11。 I 形坡口的搭接接头，一般用于厚度 12m m 以下的钢板，其重叠部分≥2(δ 1+δ 2)，双面焊接。这种接头用于不重要的结构中。 当遇到重叠部分的面积较大时，可根据板厚及强度要求，分别采用不同大小和数量的圆孔内塞焊或长孔内角焊的接头型式。 二、焊缝坡口的基本形式与尺寸 (一)坡口形式 根据坡口的形状，坡口分成 I 形(不开坡口)、V 形、Y 形、双 Y 形、U 形、双 U 形、单边 V 形、双单边 Y 形、J 形等各种坡口形式。 V 形和 Y 形坡口的加工和施焊方便(不必翻转焊件)，但焊后容易产生角变形。 双 Y 形坡口是在 V 形坡口的基础上发展的。当焊件厚度增大时，采用双 Y 形代替 V 形坡口，在同样厚度下，可减少焊缝金属量约 1/2，并且可对称施焊，焊后的残余变形较小。缺点是焊接过程中要翻转焊件，在筒形焊件的内部施焊，使劳动条件变差。 U ...
