焊缝坡口的基本形式和尺寸标准

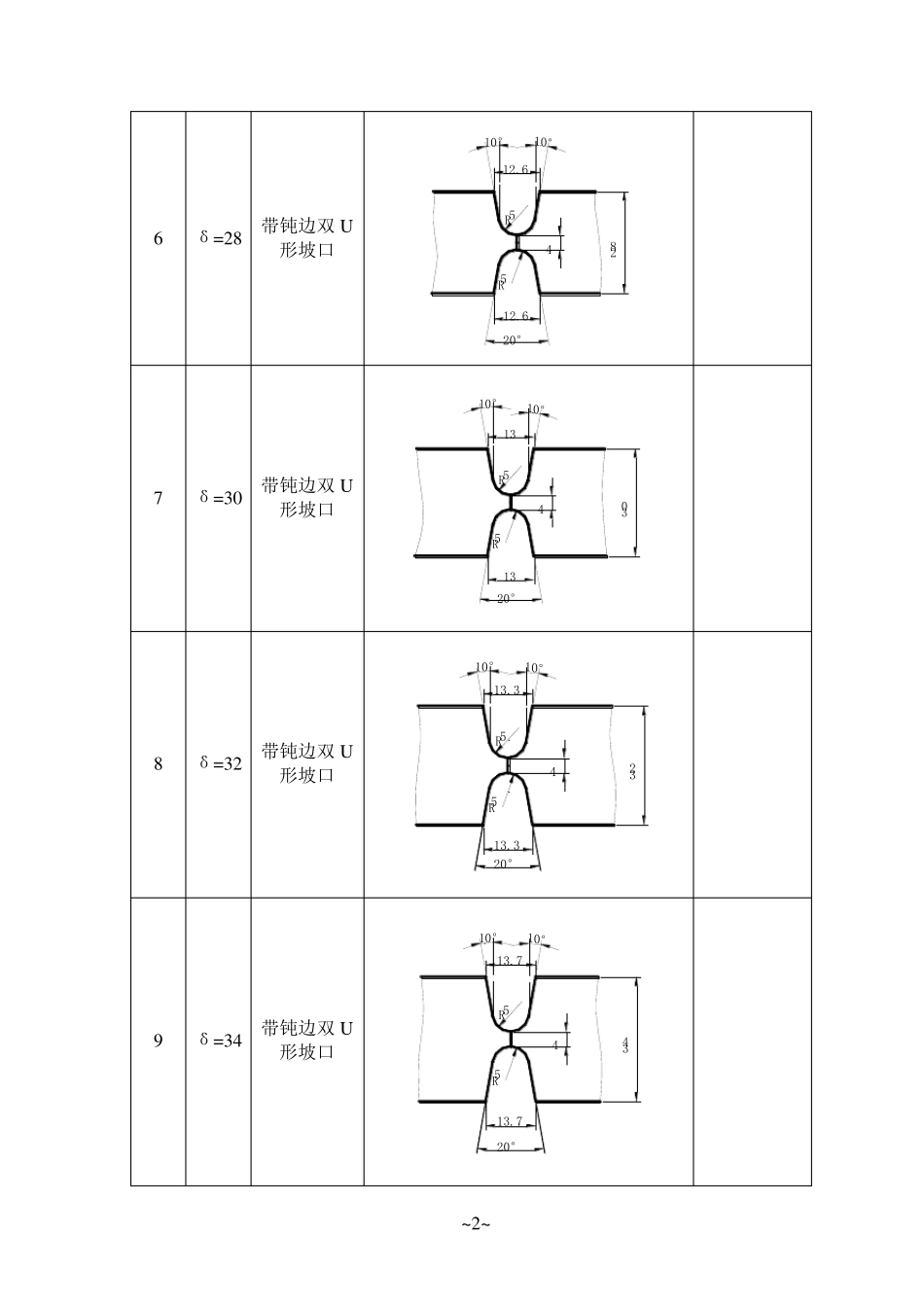

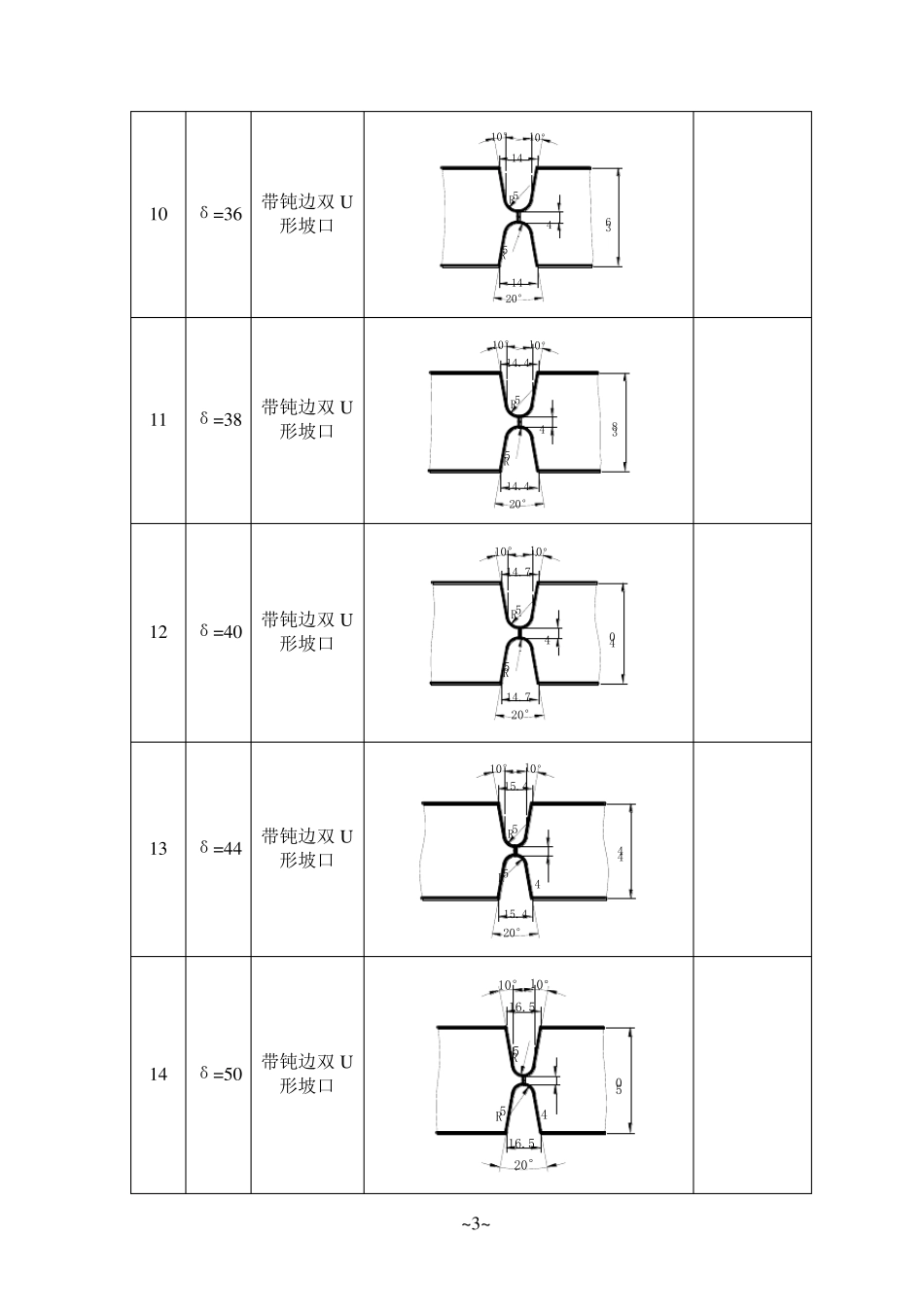

~1~ 一、埋弧焊焊缝坡口的基本形式和尺寸： 序号 工件厚度 名 称 坡口形式和尺寸 备 注 1 δ=10 Y 形坡口 70°410 背缝清根 2 δ=12 双 Y 形坡口 380°80°12 3 δ=14 双 Y 形坡口 1475°375° 4 δ=16～25 双 Y 形坡口 70°δ70°3 5 δ=26 带钝边双 U形坡口 20°10°10°R54R512.32612.3 ~2~ 6 δ=28 带钝边双U形坡口 12.62812.6R54R510°20°10° 7 δ=30 带钝边双U形坡口 301313R54R510°10°20° 8 δ=32 带钝边双U形坡口 20°10°10°R54R513.313.332 9 δ=34 带钝边双U形坡口 3413.713.7R54R510°10°20° ~3~ 10 δ=36 带钝边双U形坡口 20°R54R514143610°10° 11 δ=38 带钝边双U形坡口 10°10°3814.414.4R54R520° 12 δ=40 带钝边双U形坡口 20°R54R514.714.74010°10° 13 δ=44 带钝边双U形坡口 R510°10°4415.415.4R5420° 14 δ=50 带钝边双U形坡口 R5R520°416.516.55010°10° ~4~ 15 δ=12～16 带长舌双面单边V 形坡口 40°40°44δ 16 δ =18～22 带长舌双面单边V 形坡口 δ4435°35° 17 δ=24 带长舌双面J 形坡口 30°11.730°R53244 18 δ=25 带长舌双面J 形坡口 4253R530°30°11.9 ~5~ 19 δ=28 带长舌双面J 形坡口 12.830°30°R53284 20 δ=30 带长舌双面J 形坡口 4303R530°30°13.4 二、手工电弧焊焊缝坡口的基本形式和尺寸： 序号 工件厚度 名 称 坡口形式和尺寸 备 注 1 δ=6 Y形坡口 80°62 2 δ=8 Y形坡口 2870° ~6~ 3 δ=10 Y形坡口 60°102 4 δ=12 Y形坡口 50°122 5 δ=14 双 Y 形坡口 21460°680° 6 δ=16 双 Y 形坡口 280°760°16 7 δ=18 双 Y 形坡口 21850°875° ~7~ 8 δ=20 双Y 形坡口 2850°2075° 9 δ=22 双Y 形坡口 229270° 10 δ=24 双Y 形坡口 60°21050°24 11 δ=25 双Y 形坡口 2511250° 12 δ=26 双Y 形坡口 50°21150°26 ~8~ 13 δ=28 双Y 形坡口 2850°12250° 14 δ=30 UY 形坡口 50°21230R510°10°14.7 15 δ=32 UY 形坡口 R514.710°10°3214250° 16 δ=34 UY 形坡口 R550°2153410°10°15.1 17 δ=35 UY 形坡口 R515.110°10°3516250° ~9~ 18 δ=36 UY 形坡口 R550°2173610°15.1 19 δ=38 UY 形坡口 R515.410°10°3818250° 20 δ=40...
