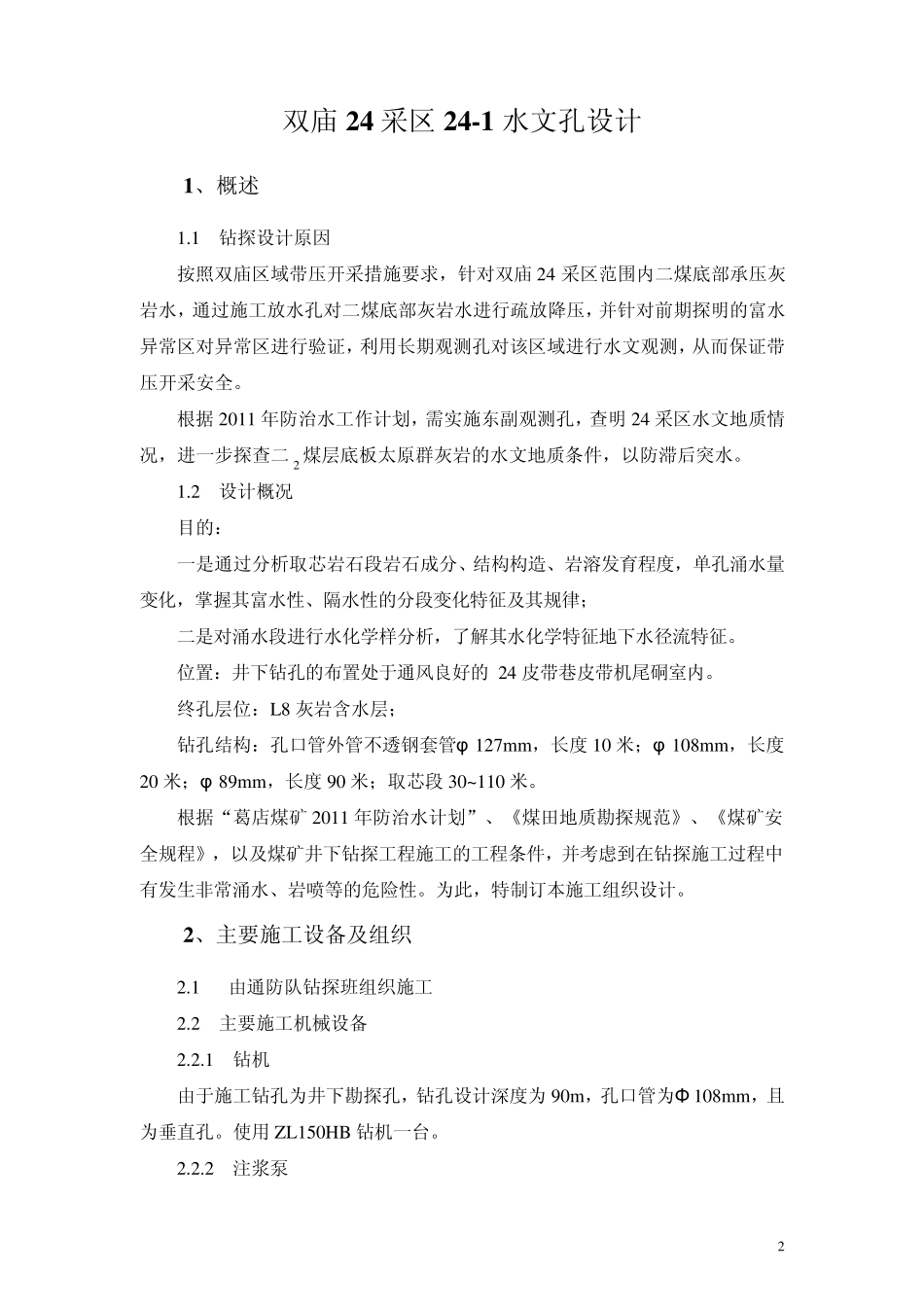

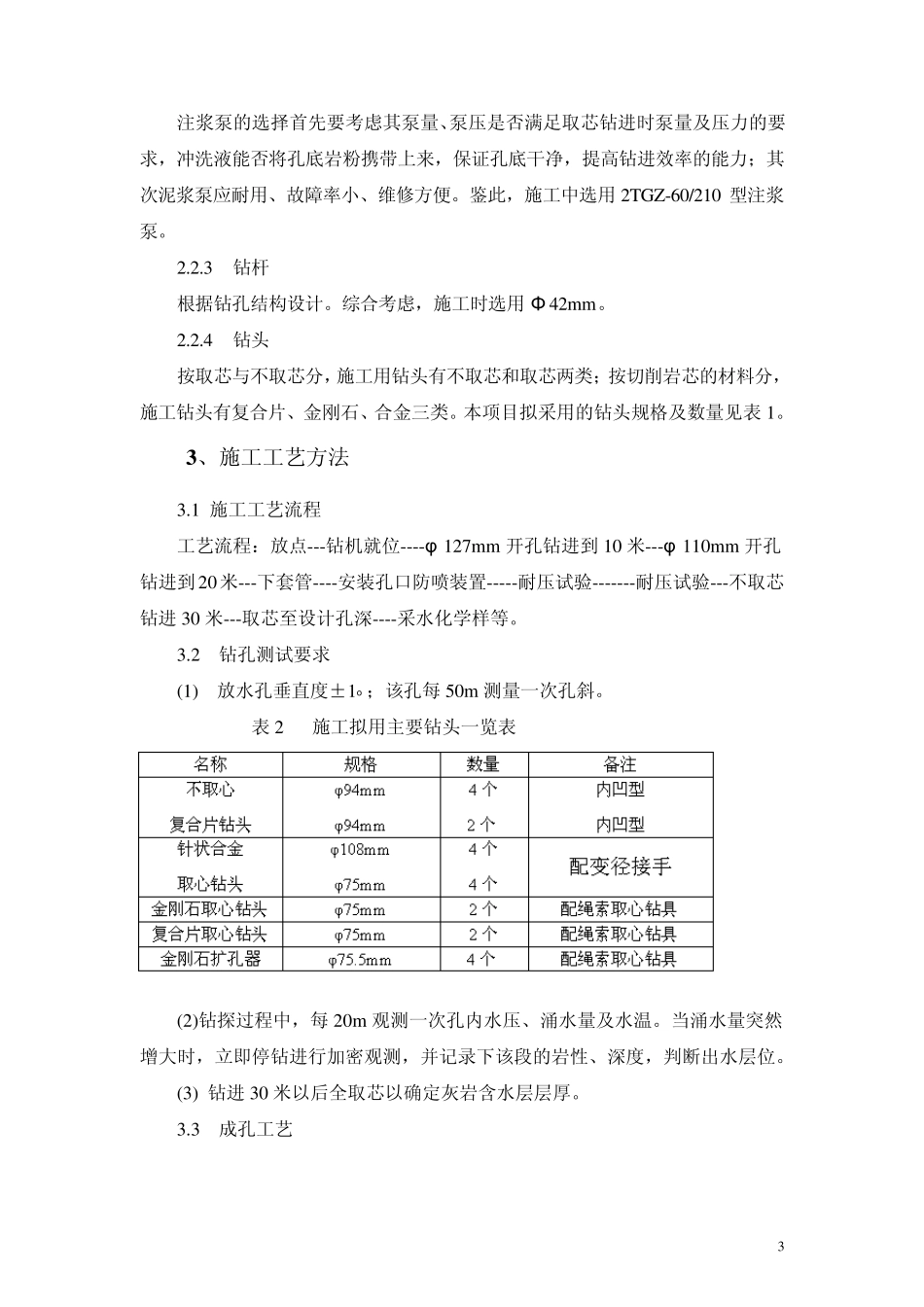

神火煤电股份公司葛店煤矿 双庙24 采区24-1 水文孔 钻 探 设 计 编 制： 审 核： 总 工： 葛店煤矿 2 0 1 1 年 1 1 月 2 2 日 2 双庙 2 4 采区 2 4 -1 水文孔设计 1 、概述 1.1 钻探设计原因 按照双庙区域带压开采措施要求，针对双庙 24 采区范围内二煤底部承压灰岩水，通过施工放水孔对二煤底部灰岩水进行疏放降压，并针对前期探明的富水异常区对异常区进行验证，利用长期观测孔对该区域进行水文观测，从而保证带压开采安全。 根据 2011 年防治水工作计划，需实施东副观测孔，查明 24 采区水文地质情况，进一步探查二 2 煤层底板太原群灰岩的水文地质条件，以防滞后突水。 1.2 设计概况 目的： 一是通过分析取芯岩石段岩石成分、结构构造、岩溶发育程度，单孔涌水量变化，掌握其富水性、隔水性的分段变化特征及其规律； 二是对涌水段进行水化学样分析，了解其水化学特征地下水径流特征。 位置：井下钻孔的布置处于通风良好的 24 皮带巷皮带机尾硐室内。 终孔层位：L8 灰岩含水层； 钻孔结构：孔口管外管不透钢套管φ 127mm，长度 10 米；φ 108mm，长度20 米；φ 89mm，长度 90 米；取芯段 30~110 米。 根据“葛店煤矿 2011 年防治水计划”、《煤田地质勘探规范》、《煤矿安全规程》，以及煤矿井下钻探工程施工的工程条件，并考虑到在钻探施工过程中有发生非常涌水、岩喷等的危险性。为此，特制订本施工组织设计。 2 、主要施工设备及组织 2.1 由通防队钻探班组织施工 2.2 主要施工机械设备 2.2.1 钻机 由于施工钻孔为井下勘探孔，钻孔设计深度为 90m，孔口管为Φ 108mm，且为垂直孔。使用 ZL150HB 钻机一台。 2.2.2 注浆泵 3 注浆泵的选择首先要考虑其泵量、泵压是否满足取芯钻进时泵量及压力的要求，冲洗液能否将孔底岩粉携带上来，保证孔底干净，提高钻进效率的能力；其次泥浆泵应耐用、故障率小、维修方便。鉴此，施工中选用 2TGZ-60/210 型注浆泵。 2.2.3 钻杆 根据钻孔结构设计。综合考虑，施工时选用 Φ 42m m 。 2.2.4 钻头 按取芯与不取芯分，施工用钻头有不取芯和取芯两类；按切削岩芯的材料分，施工钻头有复合片、金刚石、合金三类。本项目拟采用的钻头规格及数量见表 1。 3 、施工工艺方法 3.1 施工工艺流程 工艺流程：放点---钻机就位----φ 127m m 开孔钻进到 10 米---φ 110m m 开孔钻进到20米---下套管----...
