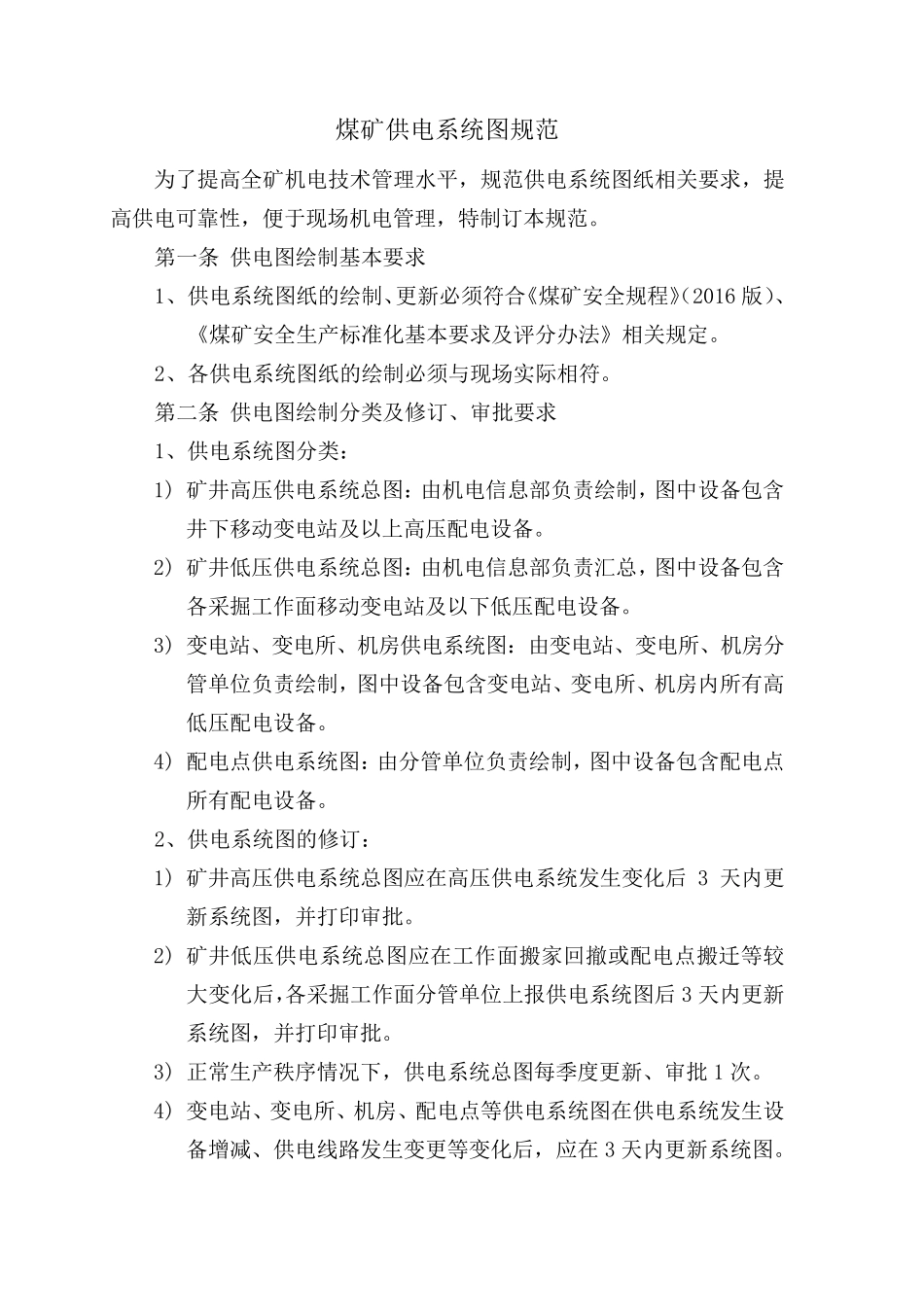

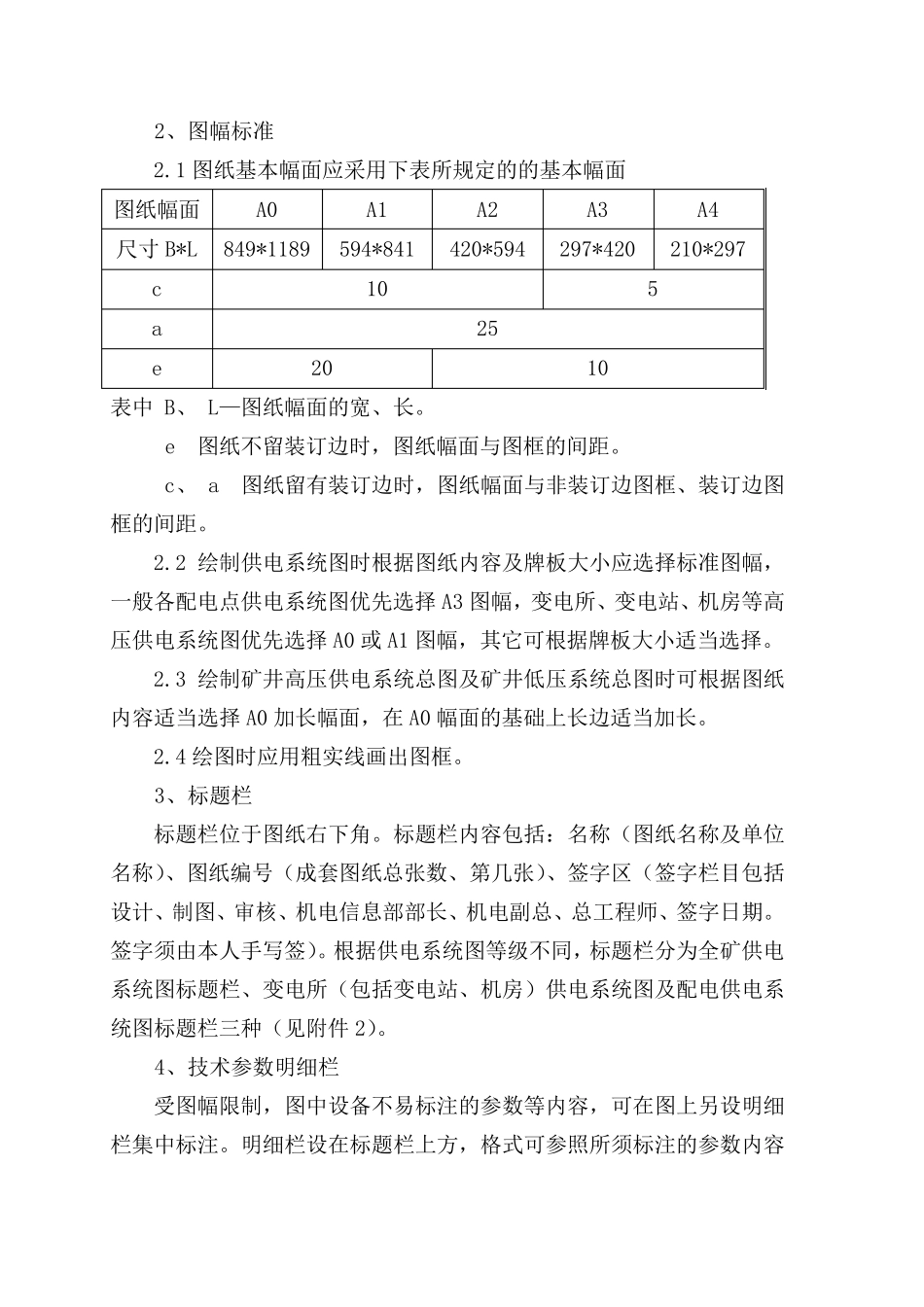

煤矿供电系统图规范 为了提高全矿机电技术管理水平，规范供电系统图纸相关要求，提高供电可靠性，便于现场机电管理，特制订本规范。 第一条 供电图绘制基本要求 1、 供电系统图纸的绘制、更新必须符合《煤矿安全规程》（2016 版）、《煤矿安全生产标准化基本要求及评分办法》相关规定。 2、 各供电系统图纸的绘制必须与现场实际相符。 第二条 供电图绘制分类及修订、审批要求 1、 供电系统图分类： 1) 矿井高压供电系统总图：由机电信息部负责绘制，图中设备包含井下移动变电站及以上高压配电设备。 2) 矿井低压供电系统总图：由机电信息部负责汇总，图中设备包含各采掘工作面移动变电站及以下低压配电设备。 3) 变电站、变电所、机房供电系统图：由变电站、变电所、机房分管单位负责绘制，图中设备包含变电站、变电所、机房内所有高低压配电设备。 4) 配电点供电系统图：由分管单位负责绘制，图中设备包含配电点所有配电设备。 2、 供电系统图的修订： 1) 矿井高压供电系统总图应在高压供电系统发生变化后 3 天内更新系统图，并打印审批。 2) 矿井低压供电系统总图应在工作面搬家回撤或配电点搬迁等较大变化后，各采掘工作面分管单位上报供电系统图后 3 天内更新系统图，并打印审批。 3) 正常生产秩序情况下，供电系统总图每季度更新、审批 1 次。 4) 变电站、变电所、机房、配电点等供电系统图在供电系统发生设备增减、供电线路发生变更等变化后，应在 3 天内更新系统图。 5) 变电站、变电所、机房、配电点等供电系统图发生增减小水泵、负荷线路缩短等局部变化时，可手动在图纸上进行修改，但修改次数不得超过3处，超过3次后应重新打印图纸并履行审批手续。 6) 各单位供电系统图纸重新修订后必须在生产之前将电子版图纸发机电信息部 OA 进行备案。 3、 供电系统图审批： 1) 矿井高压供电系统总图、低压供电系统总图需有设计人员、制图人员、审核人员、机电信息部部长、机电副总工程师、总工程师签字审核。 2) 变电站、变电所、机房等供电系统图需有设计人员、制图人员、审核人员、单位负责人、机电副总工程师签字审核。 3) 配电点等供电系统图需有设计人员、制图人员、审核人员、单位负责人签字审核。 4) 设计人员及制图人员必须为各单位机电技术员、审核人为机电主任工程师或机电副区长。 5) 所有签字必须本人手签、不得打印。 第三条 供电图图纸构成 图纸包含系统图图例、图幅标准...
