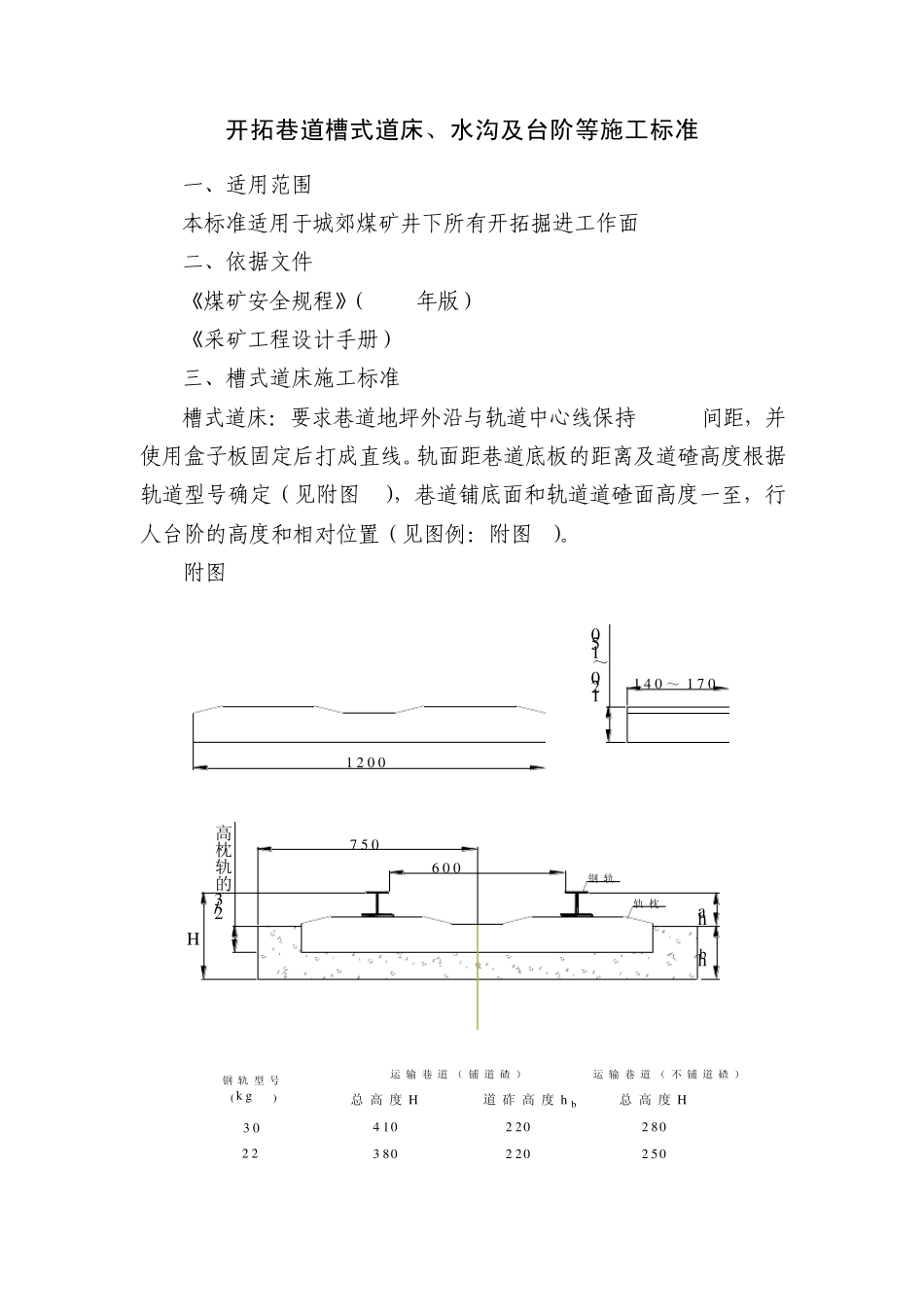

城郊煤矿企业 标 准 Q B/ K J-06-2011 槽式道床、水沟及台阶等施工标准 （修订版） 编 制：翟景辉 审 核：王 伟 副 总：刘海洋 总 工：姚 喆 2011－6－26发布 2011－6－26实施 开拓巷道槽式道床、水沟及台阶等施工标准 一、适用范围 本标准适用于城郊煤矿井下所有开拓掘进工作面 二、依据文件 《煤矿安全规程》（2011年版） 《采矿工程设计手册） 三、槽式道床施工标准 槽式道床：要求巷道地坪外沿与轨道中心线保持 750mm间距，并使用盒子板固定后打成直线。轨面距巷道底板的距离及道碴高度根据轨道型号确定（见附图 1），巷道铺底面和轨道道碴面高度一至，行人台阶的高度和相对位臵（见图例：附图 2）。 附图 1 轨枕钢轨6 0 0haH2/3的轨枕高hb7 5 0钢轨型号 (k g /m)运输巷道（铺道碴）运输巷道（不 铺道碴）3 02 24 10总 高度 H道砟 高度 h总 高度 H3 802 202 202 802 501 2 0 01 4 0 ～ 1 7 0120～150b 附图2 巷道中心线16001900100100360038001001004000220 水 沟300× 300(宽 × 深 )10070100台 阶道碴 面轨 道面轨道中心线100500550铺 底 面铺 底 面600600750220h1H150150ha2/3的轨枕高hb 四、水沟及盖板施工标准 （一）煤巷水沟施工标准 1、水沟规格： ① 宽 300mm、深度 300mm ② 宽 400mm，深度 400mm 具体规格根据涌水量在设计中明确。 2、水沟外沿（非巷帮侧）必须齐直，水沟底左右一平、前后与巷道坡度一致。 3、水沟与主体巷道同时施工，水沟滞后主体巷道迎头不超过 30m。 4、当巷道左右帮底板水平时，水沟与钻场布臵在同侧；当巷道左右底板倾斜时，巷道水沟布臵在较低一侧底板上。 5、水沟侧帮部最下一排帮锚杆与水沟底板距离：帮部为岩石时不大于 700mm，帮部为煤时不大于 400mm。 6、铺设铁皮水沟时：要求拉线铺设，确保前后成线；搭接处必须使用 14#铁丝绑扎牢固，多余铁丝握向底板，下山方向的铁皮水沟铺设 在搭接的下层；铁皮水沟沿必须及时使用砼硬化，硬化宽度为200mm，厚度为70mm，且在横向水沟处留设流水槽，以保证积水能够顺利流向水沟；巷道底鼓变形导致铁皮水沟无法正常流水时，必须拉底，重新铺设水沟。 7、采用砼硬化时：水沟两帮及底板必须拉线开刷整齐，然后采用砼硬化，硬化厚度为100mm±20mm，硬化宽度为150mm±20mm，且在横向水沟处留设流水槽，以保证积水能够顺利流入水沟。 （二）岩巷水沟施工标准...
